View的创建与绘制一向是很多人望而止步的问题。然而我们在平常的应用开发中是最经常运用到的setContentView()，我们都会用在Activity的onCreate()的时候调用setContentView()来加载编辑好的XML布局。但是实际上创建与绘制一个View，内部的实现方式的确比我们表面所编写的代码复杂得多，导致大家没能深入去了解View的创建与绘制。接下来我们一步步来了解View的创建与绘制。

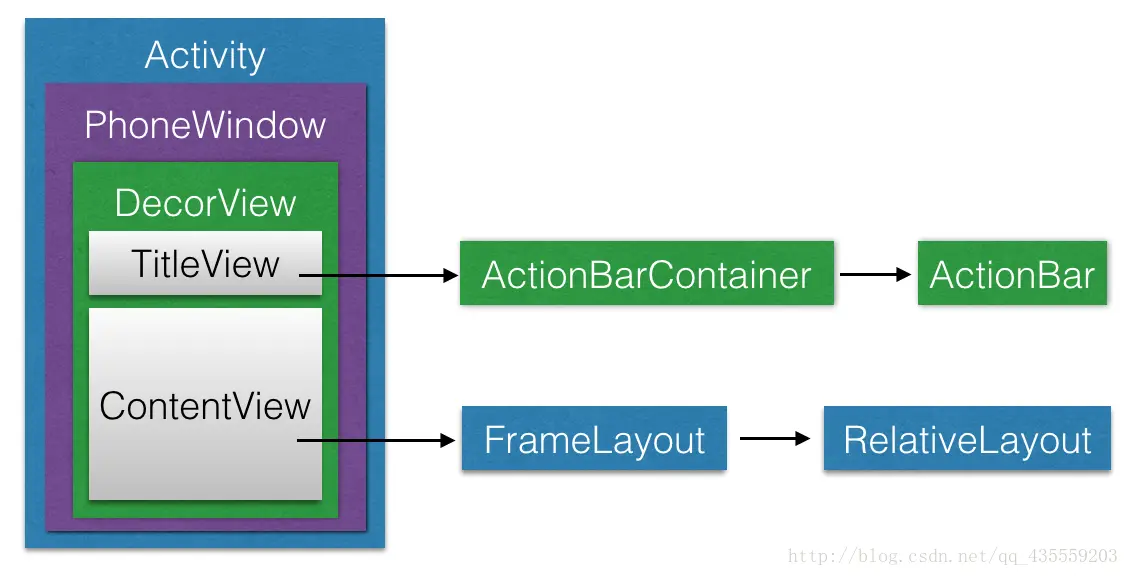

在研究setContentView()方法前，我们首先先看一下这图：
上图中，DecorView是个应用窗口的最顶层View。(Decor的英文全称是Decoration，即“修饰”的意思)。DecorView只有一个子元素是垂直LinearLayout。在LinearLayout下有两个子布局，第一个是ViewStub，ViewStub就是ActionBar,它会根据theme判断有没使用ActionBar来决定是否引入ActionBar布局。第二个是FrameLayout，这就是我们应用真实使用的父布局。
大家可以通过sdk工具Hierarchy Viewer来查看验证一下ViewTree的情况。
Window类 位于/frameworks/base/core/Java/Android/view/Window.java
Window，中文解析“窗口”。它是一个宏观的概念。该类是一个抽象类，提供了绘制窗口的通用API，我们可以理解为它是一个载体。
接着我们看一下PhoneWindow，它是Android中Window的具体实现类。
PhoneWindow位于/frameworks/policies/base/phone/com/android/internal/policy/impl/PhoneWindow.java
PhoneWindow继承于Window类，我们可以通过实现具体抽象方法去绘制窗口，该类还包含DecorView内部类。我们平时调用的setContentView()方法设置Activity的用户界面时，实际上是对PhoneWindow的ViewTree的设置。
我们通过一个比喻来理解他们之间的关系。Window类相当于一幅画(抽象概念，什么画我们未知) ，PhoneWindow为一副齐白石先生的山水画(具体概念，我们知道了是谁的、什么性质的画)，DecorView则为该山水画的具体内容(有山、有水、有树，各种界面)。DecorView呈现在PhoneWindow上。好了，有了这部分的认识之后，我们就开始从源码的角度去认识View的创建。
当我们自定义Activity继承Android.app.Activity时候，调用的setContentView()如下：
public void setContentView(@LayoutRes int layoutResID) {
getWindow().setContentView(layoutResID);
initWindowDecorActionBar();
}getWindow()方法返回一个PhoneWindow对象，那就是说调用的是PhoneWindow的setContentView()方法。源码如下：
@Override
public void setContentView(int layoutResID) {
// Note: FEATURE_CONTENT_TRANSITIONS may be set in the process of installing the window
// decor, when theme attributes and the like are crystalized. Do not check the feature
// before this happens.
if (mContentParent == null) {
// mContentParent即为上面提到的ContentView的父容器，若为空则调用installDecor()生成
installDecor();
} else if (!hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
// mContentParent不为null，则移除decorView的所有子View
mContentParent.removeAllViews();
}
if (hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
final Scene newScene = Scene.getSceneForLayout(mContentParent, layoutResID,
getContext());
transitionTo(newScene);
} else {
// 一般情况会来到这里，调用mLayoutInflater.inflate()方法来填充布局
// 填充布局也就是把我们设置的ContentView加入到mContentParent中
mLayoutInflater.inflate(layoutResID, mContentParent); // 2
}
final Callback cb = getCallback();
if (cb != null && !isDestroyed()) {
// 调用onContentChanged()回调方法通知Activity窗口内容发生了改变
cb.onContentChanged();
}
}首先判断了mContentParent是否为null，如果为空则执行installDecor()方法，那么这个mContentParent又是什么呢？我们看一下它的注释。
// This is the view in which the window contents are placed. It is either
// mDecor itself, or a child of mDecor where the contents go.
private ViewGroup mContentParent;它是一个ViewGroup类型，结合2处代码，可以得知，这个mContentParent是我们设置的布局的父布局。
梳理下：Activity通过PhoneWindow的setContentView方法来设置布局，而设置布局之前，会先判断是否存在mContentParent，而我们设置的布局文件则是mContentParent的子元素。
接着我们看一下installDecor()，我们看一下PhoneWindow#installDecor:
private void installDecor() {
if (mDecor == null) {
mDecor = generateDecor(); // 1
mDecor.setDescendantFocusability(ViewGroup.FOCUS_AFTER_DESCENDANTS);
mDecor.setIsRootNamespace(true);
if (!mInvalidatePanelMenuPosted && mInvalidatePanelMenuFeatures != 0) {
mDecor.postOnAnimation(mInvalidatePanelMenuRunnable);
}
}
if (mContentParent == null) {
mContentParent = generateLayout(mDecor); // 2
...
}
}
}首先，会执行1处代码，调用PhoneWindow#generateDecor方法：
protected DecorView generateDecor() {
return new DecorView(getContext(), -1);
}可以看出，这里实例化了DecorView，而DecorView则是PhoneWindow类的一个内部类，继承于FrameLayout，由此可知它也是一个ViewGroup。DecorView上面我们已经对它进行过一次解析了，大家可以返回去回顾下。接下来我们看2处PhoneWindow#generateLayout方法的代码：
protected ViewGroup generateLayout(DecorView decor) {
// Apply data from current theme.
// 从主题文件中获取样式信息
// 加载TitleBar方法一
TypedArray a = getWindowStyle();
...
if (a.getBoolean(R.styleable.Window_windowNoTitle, false)) {
requestFeature(FEATURE_NO_TITLE);
} else if (a.getBoolean(R.styleable.Window_windowActionBar, false)) {
// Don't allow an action bar if there is no title.
requestFeature(FEATURE_ACTION_BAR);
}
if(...){
...
}
// Inflate the window decor.
// 加载窗口布局
int layoutResource;
// 加载TitleBar方法二
int features = getLocalFeatures();
// System.out.println("Features: 0x" + Integer.toHexString(features));
if ((features & (1 << FEATURE_SWIPE_TO_DISMISS)) != 0) {
layoutResource = R.layout.screen_swipe_dismiss;
} else if(...){
...
}
View in = mLayoutInflater.inflate(layoutResource, null); //加载layoutResource
decor.addView(in, new ViewGroup.LayoutParams(MATCH_PARENT, MATCH_PARENT)); //往DecorView中添加子View，即mContentParent
mContentRoot = (ViewGroup) in;
ViewGroup contentParent = (ViewGroup)findViewById(ID_ANDROID_CONTENT); // 这里获取的就是mContentParent
if (contentParent == null) {
throw new RuntimeException("Window couldn't find content container view");
}
if ((features & (1 << FEATURE_INDETERMINATE_PROGRESS)) != 0) {
ProgressBar progress = getCircularProgressBar(false);
if (progress != null) {
progress.setIndeterminate(true);
}
}
if ((features & (1 << FEATURE_SWIPE_TO_DISMISS)) != 0) {
registerSwipeCallbacks();
}
// Remaining setup -- of background and title -- that only applies
// to top-level windows.
...
return contentParent;
}由以上代码可以看出，该方法还是做了相当多的工作的，首先根据设置的主题样式来设置DecorView的风格，比如说有没有titlebar之类的，就是解析我们为Activity设置theme的地方，至于Theme的设置：
1.我们可以在AndroidManifest里面进行设置，为我们的Activity配置相应属性，即android：theme=”“，PhoneWindow对象调用getWindowStyle()方法获取值。
2.也可以在setContentView()前调用requestFeature，指定requestFeature()指定窗口修饰符，PhoneWindow对象调用getLocalFeature()方法获取值；
对Theme操作完，我们才对layoutResource赋值的，因此我相信有不少人都曾经遇到一个错误——“requestFeature() must be called before adding content”。
接着通过对features和mIsFloating的判断，设置窗口的风格修饰为layoutResource进行赋值。得到了layoutResource以后，通过LayoutInflater.inflate()方法生成View对象。并加入到decor中。这就是为DecorView添加子View，而这里的子View则是上面提到的mContentParent。如果上面设置了FEATURE_NO_ACTIONBAR，那么DecorView就只有mContentParent一个子View，这也解释了mContentParent对象注释：mContentParent是DecorView本身或者是DecorView的一个子元素。
小结：DecorView是顶级View，内部有titlebar和contentParent两个子元素，而内部根据theme设置TitleBar,和选择系统中的布局文件，将布局文件通过inflate转化为view，加入到mDecor中；这些布局文件中都包含一个id为content的FrameLayout，将其引用返回给mContentParent。
了解完PhoneWindow#installDecor后我们接着PhoneWindow#setContentView()，看到那部分2处代码：mLayoutInflater.inflate(layoutResID, mContentParent);相信LayoutInflater大家跟setContentView()一样常用。因为在一些动态加载View和BaseAdapter适配器的代码编写中我们都会用到。我们来看一下它的代码:
public View inflate(XmlPullParser parser, @Nullable ViewGroup root) {
return inflate(parser, root, root != null);
}
public View inflate(@LayoutRes int resource, @Nullable ViewGroup root, boolean attachToRoot) {
final Resources res = getContext().getResources();
if (DEBUG) {
Log.d(TAG, "INFLATING from resource: \"" + res.getResourceName(resource) + "\" ("
+ Integer.toHexString(resource) + ")");
}
final XmlResourceParser parser = res.getLayout(resource);
try {
return inflate(parser, root, attachToRoot);
} finally {
parser.close();
}
}LayoutInflater.inflate()将上面创建的decorView作为root的参数。上面的代码比较简单，重点是return那行的inflate()，我们看一下里面的实现过程:
public View inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot) {
synchronized (mConstructorArgs) {
Trace.traceBegin(Trace.TRACE_TAG_VIEW, "inflate");
final Context inflaterContext = mContext;
final AttributeSet attrs = Xml.asAttributeSet(parser);
Context lastContext = (Context) mConstructorArgs[0];
mConstructorArgs[0] = inflaterContext;
View result = root;
try {
// Look for the root node.
int type;
// 一直读取xml文件，直到遇到开始标记
while ((type = parser.next()) != XmlPullParser.START_TAG &&
type != XmlPullParser.END_DOCUMENT) {
// Empty
}
if (type != XmlPullParser.START_TAG) {
throw new InflateException(parser.getPositionDescription()
+ ": No start tag found!");
}
final String name = parser.getName();
if (DEBUG) {
System.out.println("**************************");
System.out.println("Creating root view: "
+ name);
System.out.println("**************************");
}
// 单独处理<merge>标签
if (TAG_MERGE.equals(name)) {
if (root == null || !attachToRoot) {
throw new InflateException("<merge /> can be used only with a valid "
+ "ViewGroup root and attachToRoot=true");
}
// 递归地填充布局
rInflate(parser, root, inflaterContext, attrs, false);
} else {
// Temp is the root view that was found in the xml
// 能在XML发现根View
final View temp = createViewFromTag(root, name, inflaterContext, attrs);
ViewGroup.LayoutParams params = null;
if (root != null) {
if (DEBUG) {
System.out.println("Creating params from root: " +
root);
}
// Create layout params that match root, if supplied
// 获取父容器的布局参数（LayoutParams）
params = root.generateLayoutParams(attrs);
if (!attachToRoot) {
// Set the layout params for temp if we are not
// attaching. (If we are, we use addView, below)
// 若attachToRoot参数为false，则我们只会将父容器的布局参数设置给根View
temp.setLayoutParams(params);
}
}
if (DEBUG) {
System.out.println("-----> start inflating children");
}
// Inflate all children under temp against its context.
// 递归加载根View的所有子View
rInflateChildren(parser, temp, attrs, true);
if (DEBUG) {
System.out.println("-----> done inflating children");
}
// We are supposed to attach all the views we found (int temp)
// to root. Do that now.
// 若父容器不为空且attachToRoot为true，则将父容器作为根View的父View包裹上来
if (root != null && attachToRoot) {
root.addView(temp, params);
}
// Decide whether to return the root that was passed in or the
// top view found in xml.
// 若root为空或是attachToRoot为false，则以根View作为返回值
if (root == null || !attachToRoot) {
result = temp;
}
}
} catch (XmlPullParserException e) {
InflateException ex = new InflateException(e.getMessage());
ex.initCause(e);
throw ex;
} catch (Exception e) {
InflateException ex = new InflateException(
parser.getPositionDescription()
+ ": " + e.getMessage());
ex.initCause(e);
throw ex;
} finally {
// Don't retain static reference on context.
mConstructorArgs[0] = lastContext;
mConstructorArgs[1] = null;
}
Trace.traceEnd(Trace.TRACE_TAG_VIEW);
return result;
}
}在上面的源码中，LayoutInflater其实就是使用Android提供的pull解析方式来解析布局文件的。首先对于布局文件中的标签进行单独处理，调用rInflate()方法来填充布局。非标签情况下会调用一个createViewFromTag()方法。从方法名的命名方式我们可以猜到这是通过xml节点来创建View对象的。
无论是标签还是非标签，它们实际都是通过xml节点来创建View对象，并添加到父布局中。
到这来setContentView()的整体执行流程我们就分析完了，至此我们已经完成了Activity的ContentView的创建与设置工作。但是我们的View还是不可见的，因为我们只是做了创建和设置加载而已。接下来就到View的绘制流程步骤。但是在测量、布局、绘制工作前还有一个步骤，那就是把DecorView添加至Window中。

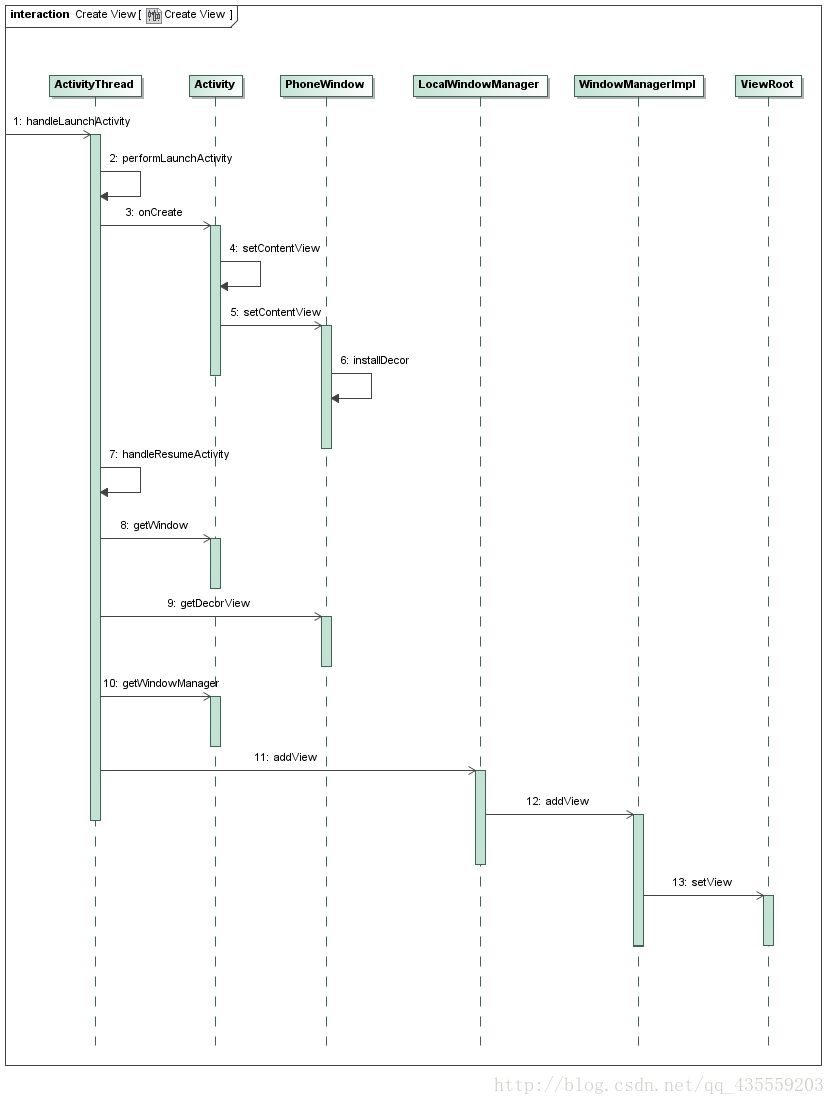

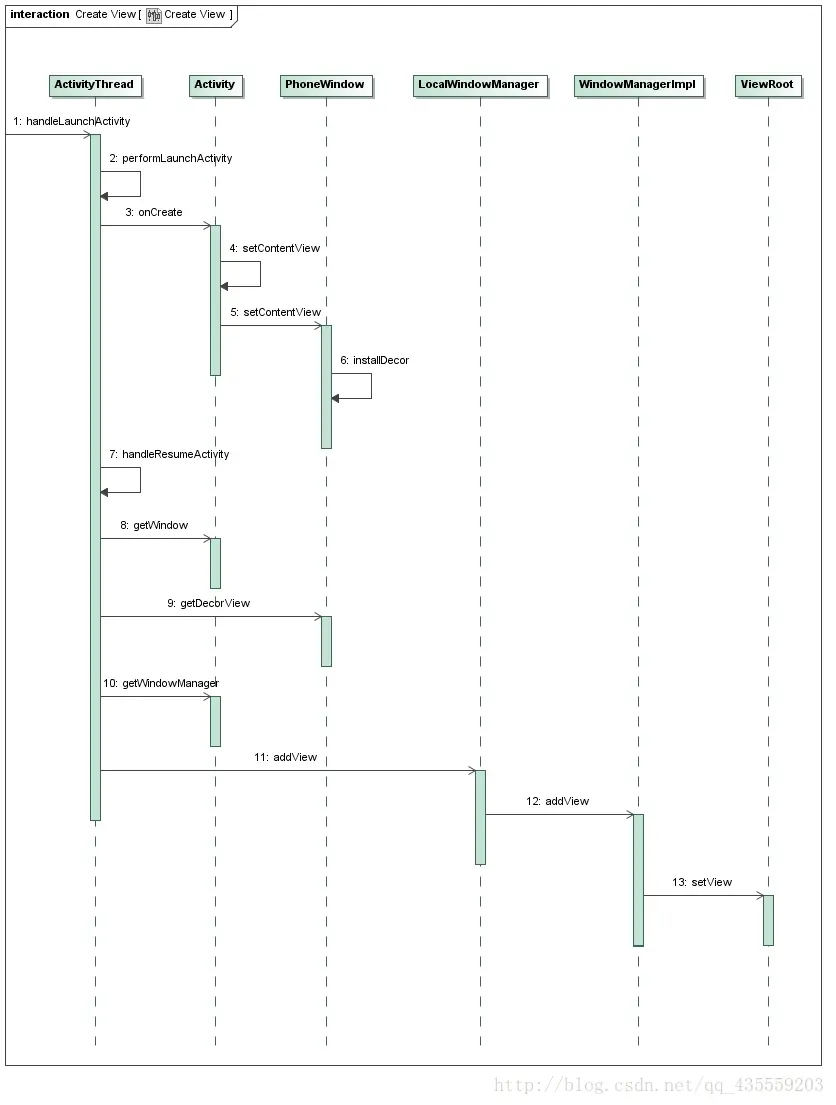

每一个Activity组件都有一个关联的Window对象，用来描述一个应用程序窗口。每一个应用程序窗口内部又包含有一个View对象，用来描述应用程序窗口的视图。上文分析了创建DecorView的过程，现在则要把DecorView添加到Window对象中。而要了解这个过程，我们首先要简单先了解一下Activity的创建过程：
首先，在ActivityThread#handleLaunchActivity中启动Activity，在这里面会调用到Activity#onCreate方法，从而完成上面所述的DecorView创建动作，当onCreate()方法执行完毕，在handleLaunchActivity方法会继续调用到ActivityThread#handleResumeActivity方法，我们看看这个方法的源码：
final void handleResumeActivity(IBinder token, boolean clearHide, boolean isForward) {
//...
ActivityClientRecord r = performResumeActivity(token, clearHide); // 这里会调用到onResume()方法
if (r != null) {
final Activity a = r.activity;
//...
if (r.window == null && !a.mFinished && willBeVisible) {
r.window = r.activity.getWindow(); // 获得window对象
View decor = r.window.getDecorView(); // 获得DecorView对象
decor.setVisibility(View.INVISIBLE);
ViewManager wm = a.getWindowManager(); // 获得windowManager对象
WindowManager.LayoutParams l = r.window.getAttributes();
a.mDecor = decor;
l.type = WindowManager.LayoutParams.TYPE_BASE_APPLICATION;
l.softInputMode |= forwardBit;
if (a.mVisibleFromClient) {
a.mWindowAdded = true;
wm.addView(decor, l); // 调用addView方法
}
//...
}
}
}在该方法内部，获取该activity所关联的window对象，DecorView对象，以及windowManager对象，而WindowManager是抽象类，它的实现类是WindowManagerImpl，所以后面调用的是WindowManagerImpl#addView方法，我们看看源码：
public final class WindowManagerImpl implements WindowManager {
private final WindowManagerGlobal mGlobal = WindowManagerGlobal.getInstance();
...
@Override
public void addView(View view, ViewGroup.LayoutParams params) {
mGlobal.addView(view, params, mDisplay, mParentWindow);
}
}接着调用了mGlobal的成员函数，而mGlobal则是WindowManagerGlobal的一个实例，那么我们接着看WindowManagerGlobal#addView方法：
public void addView(View view, ViewGroup.LayoutParams params,
Display display, Window parentWindow) {
...
ViewRootImpl root;
View panelParentView = null;
synchronized (mLock) {
...
root = new ViewRootImpl(view.getContext(), display); // 1
view.setLayoutParams(wparams);
mViews.add(view);
mRoots.add(root);
mParams.add(wparams);
}
// do this last because it fires off messages to start doing things
try {
root.setView(view, wparams, panelParentView); // 2
} catch (RuntimeException e) {
// BadTokenException or InvalidDisplayException, clean up.
synchronized (mLock) {
final int index = findViewLocked(view, false);
if (index >= 0) {
removeViewLocked(index, true);
}
}
throw e;
}
}先看1代码处，实例化了ViewRootImpl类，接着，在2处代码，调用ViewRootImpl#setView方法，并把DecorView作为参数传递进去，在这个方法内部，会通过跨进程的方式向WMS（WindowManagerService）发起一个调用，从而将DecorView最终添加到Window上。这个过程中ViewRootImpl、DecorView和WMS会彼此关联，至于详细过程这里不展开来说了。
最后通过WMS调用ViewRootImpl#performTraverals方法开始View的测量、布局、绘制流程，这将在下篇继续分析View的绘制。下面一张图总结我们View的创建的整套流程，大家可以通过下图来对上面的知识分析进行再次理解。
