1. 绘制柱状图bar chart

  • 获取数组中对于每个柱状图的树枝
  • 计算柱子的宽度
  • 循环计算每根柱子的高度、X/Y
  • 绘制矩形
  • 设置颜色
  • 填充

下面模拟一个数组,绘制柱状图。

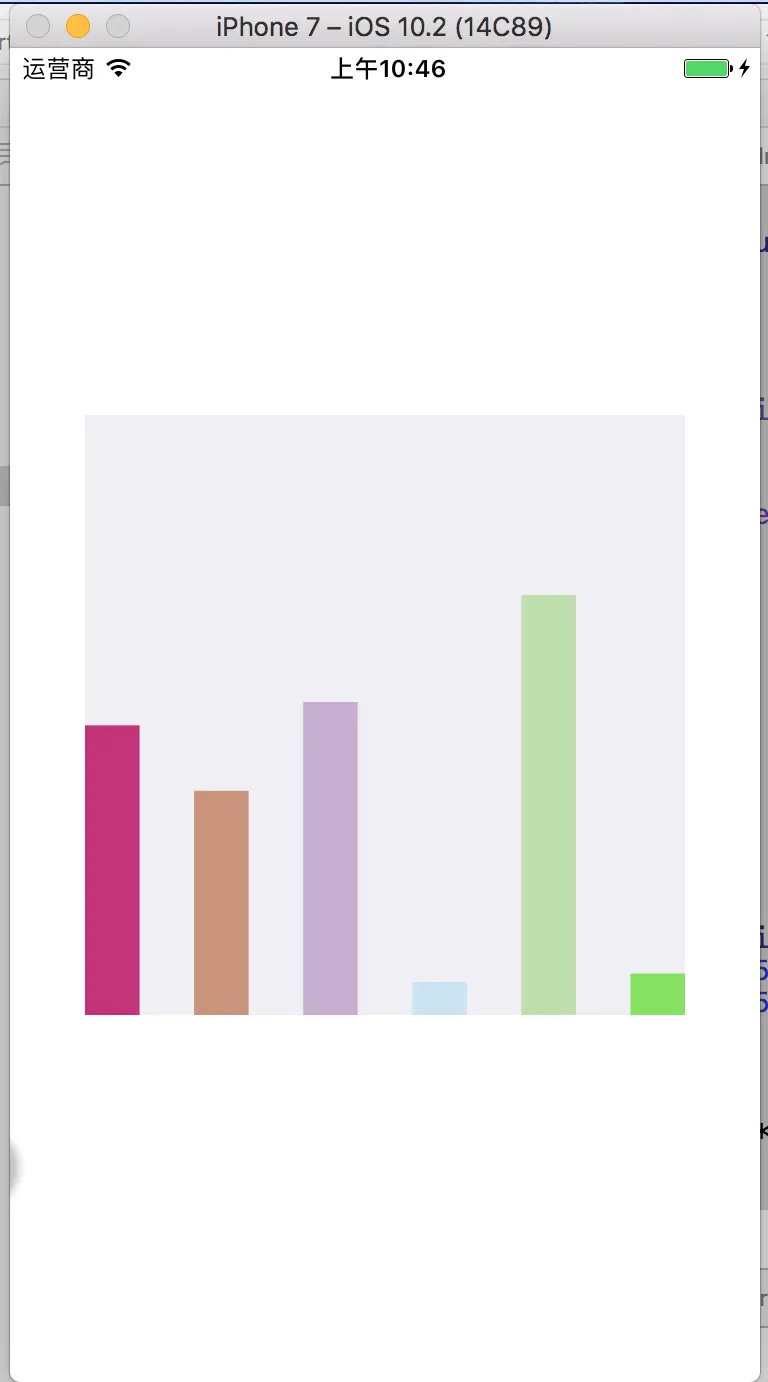

完成后的样子:



首先我们要获取数组中常用的一些数值,有一些常见的手法:

NSArray *arry = @[@300,@232.233,@324.324,@34,@4352,@43.0];

// 找出数组中的最大数值
CGFloat maxValue = [[arry valueForKeyPath:@"@max.floatValue"] floatValue];

// 重点在这句话上
// @”@max.floatValue”(获取最大值),
// @”@min.floatValue”(获取最小值),
// @”@avg.floatValue” (获取平均值),
// @”@count.floatValue”(获取数组大小)
// @”@sum.floatValue”(获取数组总和)
- (void)drawRect:(CGRect)rect{
    NSArray *arry = @[@300,@232.233,@324.324,@34,@435,@43.0];

//    计算bar的宽度
    CGFloat barW = self.bounds.size.width / (arry.count * 2 - 1);

//    找出数组中的最大数值
    CGFloat maxValue = [[arry valueForKeyPath:@"@max.floatValue"] floatValue];

    for (NSInteger i = 0; i < arry.count; i++) {
//        计算bar的高度
    CGFloat barH = [arry[i] floatValue] * (self.bounds.size.height * BAR_HEIGHT_COEFFICIENT/ maxValue);

//        计算bar的XY
        CGFloat barX = barW * i * 2;
        CGFloat barY = self.bounds.size.height - barH;

//        绘制矩形
        UIBezierPath *path = [UIBezierPath bezierPathWithRect:CGRectMake(barX, barY, barW, barH)];

//        给矩形添加随机色
        [[self randomUIColor] set];

        [path fill];


    }
}

- (UIColor *)randomUIColor{
    UIColor *color = [UIColor colorWithRed:(arc4random_uniform(256) / 255.0) green:(arc4random_uniform(256) / 255.0) blue:(arc4random_uniform(256) / 255.0) alpha:(arc4random_uniform(256) / 255.0)];
    return color;
}

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{

    [self setNeedsDisplay];
}

2. 绘制饼图Pie Chart

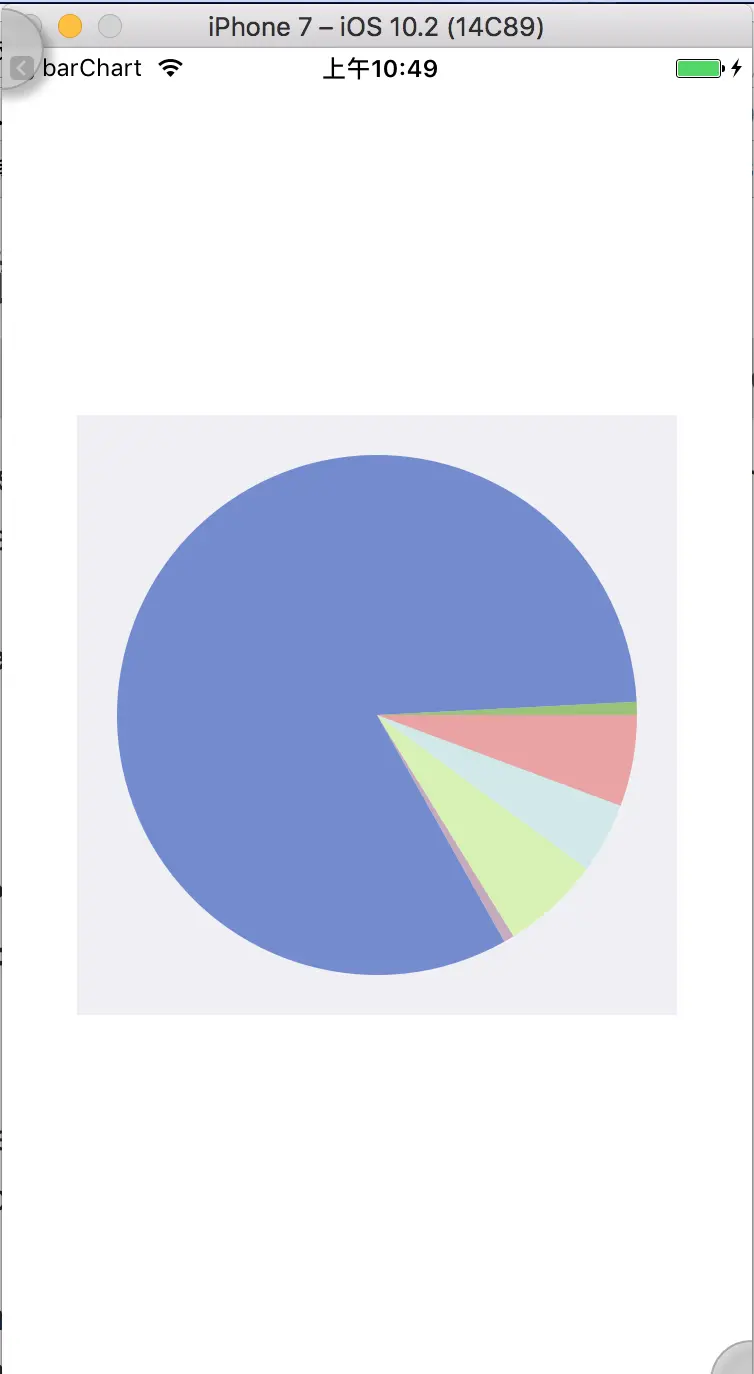

完成后的样子:


- (void)drawRect:(CGRect)rect {
    // Drawing code

    NSArray *arry = @[@300,@232.233,@324.324,@34,@4352,@43.0];

//    计算数组中所有数值之和
    CGFloat sumValue = [[arry valueForKeyPath:@"@sum.floatValue"] floatValue];

//设定圆弧的圆点、起始弧度
    CGPoint origin = CGPointMake(150, 150);
    CGFloat startAngle = 0;
    CGFloat endAngle = 0;


    for (NSInteger i = 0 ; i < arry.count; i++) {

//        每个数据的弧度
        CGFloat angle = [arry[i] floatValue] * M_PI * 2 / sumValue;

//        计算这一段弧度的结束为止
        endAngle = startAngle + angle;

        UIBezierPath *path = [UIBezierPath bezierPathWithArcCenter:origin radius:130 startAngle:startAngle endAngle:endAngle clockwise:YES];

//        计算下一段弧度开始的位置
        startAngle = endAngle;

//        从弧边,绘制到原点。用于封闭路径,可以绘制扇形
        [path addLineToPoint:origin];
        //        给扇形添加随机色
        [[self randomUIColor] set];
        [path fill];
    }

}

- (UIColor *)randomUIColor{
    UIColor *color = [UIColor colorWithRed:(arc4random_uniform(256) / 255.0) green:(arc4random_uniform(256) / 255.0) blue:(arc4random_uniform(256) / 255.0) alpha:(arc4random_uniform(256) / 255.0)];
    return color;
}
//触屏后重新渲染
- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
    [self setNeedsDisplay];
}

3. 绘制进度条和进度扇形

本来也想像柱状图、饼状图一样的写法,但是想想其实可以做的更形象一点。所以打算下一篇专门写一下如何用扇形来表达一个下载进度。实现后的效果如下:



4. 神秘感增强器:IB_DESIGNABLE和IBInspectable

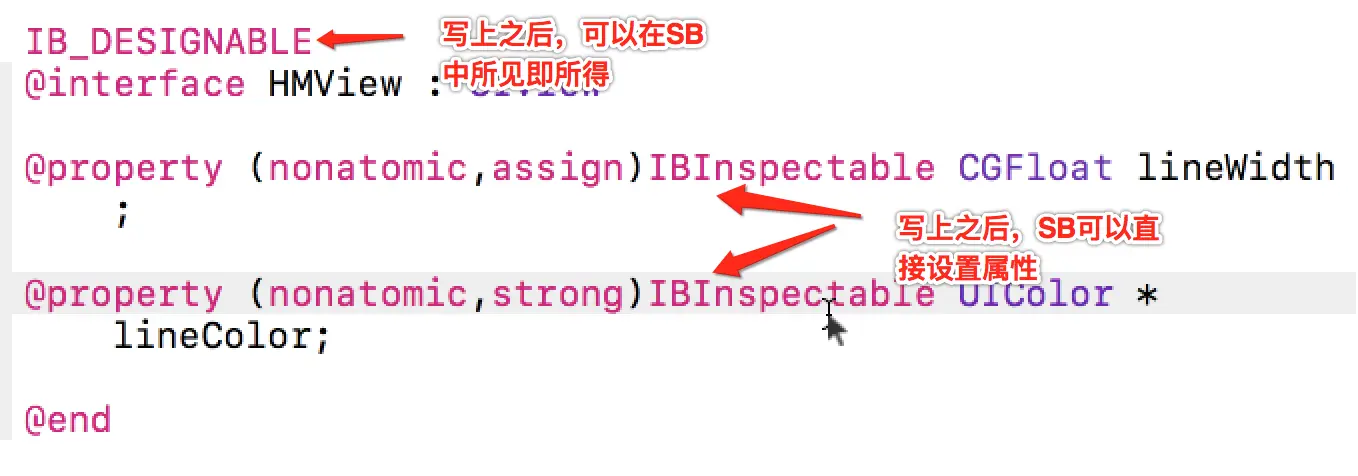

  • IB_DESIGNABLE的宏的功能就是让SB动态渲染出该类图形化界面;
  • 使用IB_DESIGNABLE的方式,把该宏加在自定义类的前面;
    这两个配合着使用,就可以在StoryBoard上直接设置一些系统不提供的属性了,例如线段的宽度、颜色等等。个性化定制一个属于自己的SB。

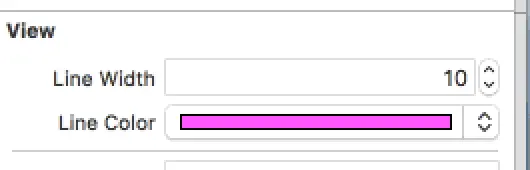

  • IBInspectable 就是让SB上出现属性的修改框,可以在SB直接修改:


5. C和OC混合绘制图形小帖士

  • C和OC绘制图形的时候,如果混合使用,以C语言为主。

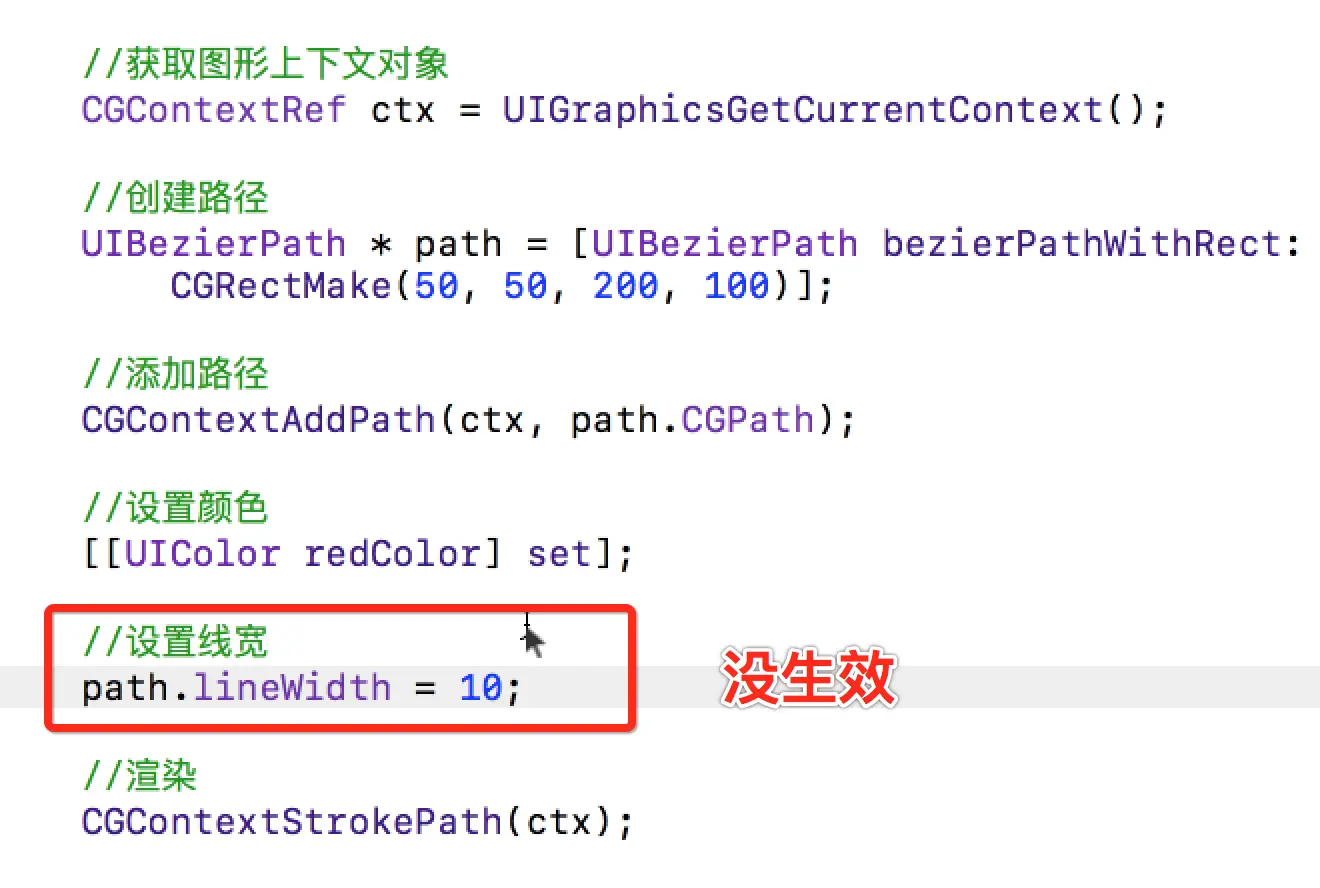

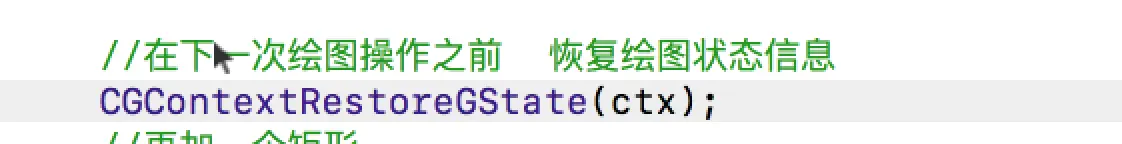

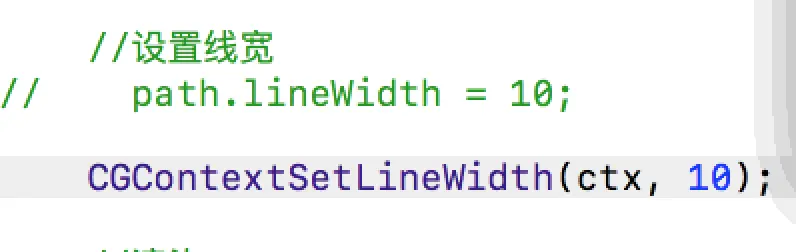

  • context的栈操作
