Android后台杀死系列之二:ActivityManagerService与App现场恢复机制

2,524 阅读14分钟

本篇是Android后台杀死系列的第二篇,主要讲解ActivityMangerService是如何恢复被后台杀死的进程的(基于4.3 ),在开篇 FragmentActivity及PhoneWindow后台杀死处理机制 中,简述了后台杀死所引起的一些常见问题,还有Android系统控件对后台杀死所做的一些兼容,以及onSaveInstance跟onRestoreInstance的作用于执行时机,最后说了如何应对后台杀死,但是对于被后台杀死的进程如何恢复的并没有讲解,本篇不涉及后台杀死,比如LowmemoryKiller机制,只讲述被杀死的进程如何恢复的。假设,一个应用被后台杀死,再次从最近的任务列表唤起App时候,系统是如何处理的呢?有这么几个问题可能需要解决:

  • Android框架层(AMS)如何知道App被杀死了
  • App被杀前的场景是如何保存的
  • 系统(AMS)如何恢复被杀的App
  • 被后台杀死的App的启动流程跟普通的启动有什么区别
  • Activity的恢复顺序为什么是倒序恢复

系统(AMS)如何知道App被杀死了

首先来看第一个问题,系统如何知道Application被杀死了,Android使用了Linux的oomKiller机制,只是简单的做了个变种,采用分等级的LowmemoryKiller,但这个其实是内核层面的,LowmemoryKiller杀死进程后,不会像用户空间发送通知,也就是说框架层的ActivityMangerService无法知道App是否被杀死,但是,只有知道App或者Activity是否被杀死,AMS(ActivityMangerService)才能正确的走唤起流程,那么AMS究竟是在什么时候知道App或者Activity被后台杀死了呢?我们先看一下从最近的任务列表进行唤起的时候,究竟发生了什么。

从最近的任务列表或者Icon再次唤起App的流程

在系统源码systemUi的包里,有个RecentActivity,这个其实就是最近的任务列表的入口,而其呈现界面是通过RecentsPanelView来展现的,点击最近的App其执行代码如下:

public void handleOnClick(View view) {
    ViewHolder holder = (ViewHolder)view.getTag();
    TaskDescription ad = holder.taskDescription;
    final Context context = view.getContext();
    final ActivityManager am = (ActivityManager)
            context.getSystemService(Context.ACTIVITY_SERVICE);
    Bitmap bm = holder.thumbnailViewImageBitmap;
    ...
    // 关键点 1  如果TaskDescription没有被主动关闭,正常关闭,ad.taskId就是>=0
    if (ad.taskId >= 0) {
        // This is an active task; it should just go to the foreground.
        am.moveTaskToFront(ad.taskId, ActivityManager.MOVE_TASK_WITH_HOME,
                opts);
    } else {
        Intent intent = ad.intent;
        intent.addFlags(Intent.FLAG_ACTIVITY_LAUNCHED_FROM_HISTORY
                | Intent.FLAG_ACTIVITY_TASK_ON_HOME
                | Intent.FLAG_ACTIVITY_NEW_TASK);
        try {
            context.startActivityAsUser(intent, opts,
                    new UserHandle(UserHandle.USER_CURRENT));
        }...
}

在上面的代码里面,有个判断ad.taskId >= 0,如果满足这个条件,就通过moveTaskToFront唤起APP,那么ad.taskId是如何获取的?recent包里面有各类RecentTasksLoader,这个类就是用来加载最近任务列表的一个Loader,看一下它的源码,主要看一下加载:

 @Override
        protected Void doInBackground(Void... params) {
            // We load in two stages: first, we update progress with just the first screenful
            // of items. Then, we update with the rest of the items
            final int origPri = Process.getThreadPriority(Process.myTid());
            Process.setThreadPriority(Process.THREAD_PRIORITY_BACKGROUND);
            final PackageManager pm = mContext.getPackageManager();
            final ActivityManager am = (ActivityManager)
            mContext.getSystemService(Context.ACTIVITY_SERVICE);

            final List<ActivityManager.RecentTaskInfo> recentTasks =
                    am.getRecentTasks(MAX_TASKS, ActivityManager.RECENT_IGNORE_UNAVAILABLE);

            ....
                TaskDescription item = createTaskDescription(recentInfo.id,
                        recentInfo.persistentId, recentInfo.baseIntent,
                        recentInfo.origActivity, recentInfo.description);
            ....
            }

可以看到,其实就是通过ActivityManger的getRecentTasks向AMS请求最近的任务信息,然后通过createTaskDescription创建TaskDescription,这里传递的recentInfo.id其实就是TaskDescription的taskId,来看一下它的意义:

public List<ActivityManager.RecentTaskInfo> getRecentTasks(int maxNum,
        int flags, int userId) {
        ...
        IPackageManager pm = AppGlobals.getPackageManager();

        final int N = mRecentTasks.size();
        ...
        for (int i=0; i<N && maxNum > 0; i++) {
            TaskRecord tr = mRecentTasks.get(i);
            if (i == 0
                    || ((flags&ActivityManager.RECENT_WITH_EXCLUDED) != 0)
                    || (tr.intent == null)
                    || ((tr.intent.getFlags()
                            &Intent.FLAG_ACTIVITY_EXCLUDE_FROM_RECENTS) == 0)) {
                ActivityManager.RecentTaskInfo rti
                        = new ActivityManager.RecentTaskInfo();
                rti.id = tr.numActivities > 0 ? tr.taskId : -1;
                rti.persistentId = tr.taskId;
                rti.baseIntent = new Intent(
                        tr.intent != null ? tr.intent : tr.affinityIntent);
                if (!detailed) {
                    rti.baseIntent.replaceExtras((Bundle)null);
                }

可以看出RecentTaskInfo的id是由TaskRecord决定的,如果TaskRecord中numActivities > 0就去TaskRecord的Id,否则就取-1,这里的numActivities其实就是TaskRecode中记录的ActivityRecord的数目,更具体的细节可以自行查看ActivityManagerService及ActivityStack,那么这里就容易解释了,只要是存活的APP、或者被LowmemoryKiller杀死的APP,其AMS的ActivityRecord是完整保存的,这就是恢复的依据。RecentActivity获取的数据其实就是AMS中的翻版,RecentActivity并不知道将要唤起的APP是否是存活的,只要TaskRecord告诉RecentActivity是存货的,那么久直接走唤起流程,也就是通过ActivityManager的moveTaskToFront唤起App,至于后续的工作,就完全交给AMS来处理。现看一下到这里的流程图:

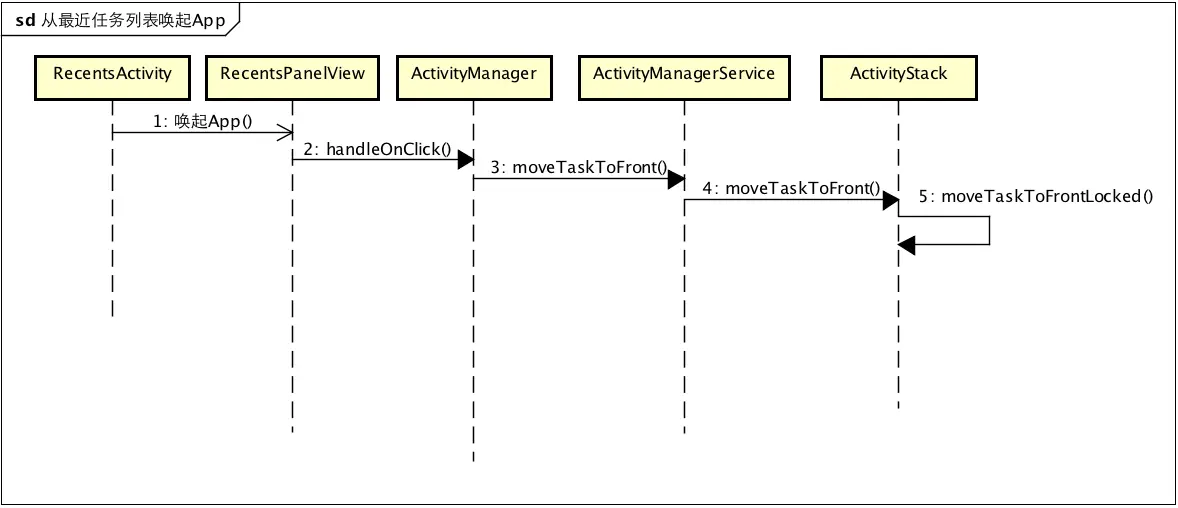

从最近的任务列表唤起App的流程

在AMS唤起App的时候,AMS侦测App或者Activity是否被异常杀死

接着往下看moveTaskToFrontLocked,这个函数在ActivityStack中,ActivityStack主要用来管理ActivityRecord栈的,所有start的Activity都在ActivityStack中保留一个ActivityRecord,这个也是AMS管理Activity的一个依据,ActivityStack最终moveTaskToFrontLocked会调用resumeTopActivityLocked来唤起Activity,AMS获取即将resume的Activity信息的方式主要是通过ActivityRecord,它并不知道Activity本身是否存活,获取之后,AMS知道唤醒Activity的环节才知道App或者Activity被杀死,具体看一下resumeTopActivityLocked源码:

final boolean resumeTopActivityLocked(ActivityRecord prev, Bundle options) {

     // This activity is now becoming visible.
        mService.mWindowManager.setAppVisibility(next.appToken, true);

     ....    恢复逻辑
    if (next.app != null && next.app.thread != null) {
      // 正常恢复
        try {
            // Deliver all pending results.
            ArrayList a = next.results;
            if (a != null) {
                final int N = a.size();
                if (!next.finishing && N > 0) {
                    next.app.thread.scheduleSendResult(next.appToken, a);
                }
            }
            ...
            next.app.thread.scheduleResumeActivity(next.appToken,
                    mService.isNextTransitionForward());
            ...
        } catch (Exception e) {
            // Whoops, need to restart this activity!
            // 这里需要重启,难道被后台杀死,走的是异常分支吗???? 异常杀死
            if (DEBUG_STATES) Slog.v(TAG, "Resume failed; resetting state to "
                    + lastState + ": " + next);
            next.state = lastState;
            mResumedActivity = lastResumedActivity;
            <!--确实这里是因为进程挂掉了-->
            Slog.i(TAG, "Restarting because process died: " + next);
             。。。
            startSpecificActivityLocked(next, true, false);
            return true;
        }
        ...
        }

由于没有主动调用finish的,所以AMS并不会清理掉ActivityRecord与TaskRecord ,因此resume的时候走的就是上面的分支,可以这里会调用next.app.thread.scheduleSendResult或者next.app.thread.scheduleResumeActivity进行唤起上一个Activity,但是如果APP或者Activity被异常杀死,那么唤起的操作一定是失败,会抛出异常,首先假设APP整个被杀死,那么APP端同AMS通信的Binder线程也不复存在,这个时候通过Binder进行通信就会抛出RemoteException,如此,就会走下面的catch部分,通过startSpecificActivityLocked再次将APP重建,并且将最后的Activity重建,其实你可以本地利用AIDL写一个C/S通信,在将一端关闭,然后用另一端访问,就会抛出RemoteException异常,如下图:

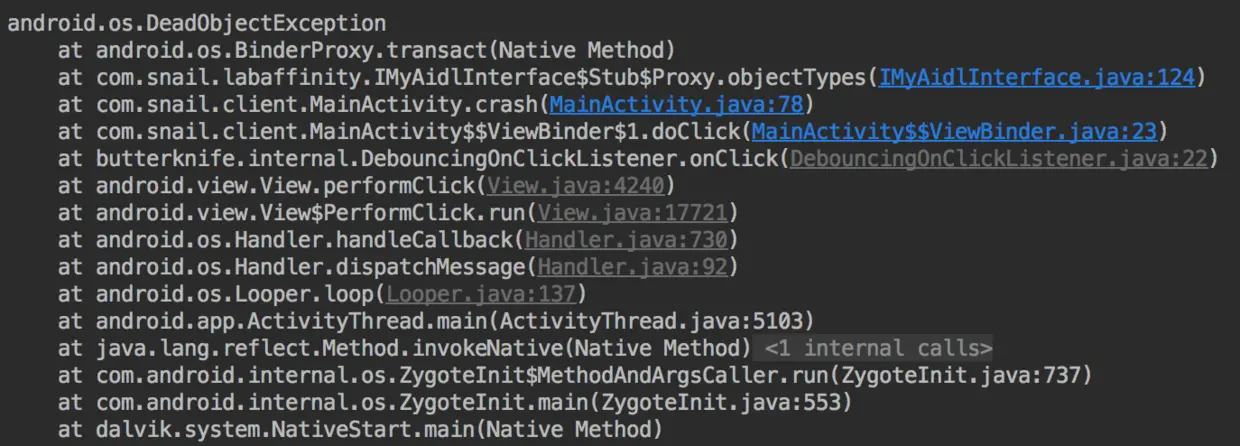

Binder访问已经被杀死的进程

还有一种可能,APP没有被kill,但是Activity被Kill掉了,这个时候会怎么样?首先,Activity的管理是一定通过AMS的,Activity的kill一定是是AMS操刀的,是有记录的,严格来说,这种情况并不属于后台杀死,因为这属于AMS正常的管理,在可控范围,比如打开了开发者模式中的“不保留活动”,这个时候,虽然会杀死Activity,但是仍然保留了ActivitRecord,所以再唤醒,或者回退的的时候仍然有迹可循,看一下ActivityStack的Destroy回调代码,

  final boolean destroyActivityLocked(ActivityRecord r,
            boolean removeFromApp, boolean oomAdj, String reason) {
        ...
        if (hadApp) {
          ...
           boolean skipDestroy = false;
            try {
             关键代码 1
                r.app.thread.scheduleDestroyActivity(r.appToken, r.finishing,
                        r.configChangeFlags);
             ...
            if (r.finishing && !skipDestroy) {
                if (DEBUG_STATES) Slog.v(TAG, "Moving to DESTROYING: " + r
                        + " (destroy requested)");
                r.state = ActivityState.DESTROYING;
                Message msg = mHandler.obtainMessage(DESTROY_TIMEOUT_MSG);
                msg.obj = r;
                mHandler.sendMessageDelayed(msg, DESTROY_TIMEOUT);
            } else {
          关键代码 2
                r.state = ActivityState.DESTROYED;
                if (DEBUG_APP) Slog.v(TAG, "Clearing app during destroy for activity " + r);
                r.app = null;
            }
        }
        return removedFromHistory;
    }

这里有两个关键啊你单,1是告诉客户端的AcvitityThread清除Activity,2是标记如果AMS自己非正常关闭的Activity,就将ActivityRecord的state设置为ActivityState.DESTROYED,并且清空它的ProcessRecord引用:r.app = null。这里是唤醒时候的一个重要标志,通过这里AMS就能知道Activity被自己异常关闭了,设置ActivityState.DESTROYED是为了让避免后面的清空逻辑。

final void activityDestroyed(IBinder token) {
    synchronized (mService) {
        final long origId = Binder.clearCallingIdentity();
        try {
            ActivityRecord r = ActivityRecord.forToken(token);
            if (r != null) {
                mHandler.removeMessages(DESTROY_TIMEOUT_MSG, r);
            }
           int index = indexOfActivityLocked(r);
            if (index >= 0) {
            1  <!--这里会是否从history列表移除ActivityRecord-->
                if (r.state == ActivityState.DESTROYING) {
                    cleanUpActivityLocked(r, true, false);
                    removeActivityFromHistoryLocked(r);
                }
            }
            resumeTopActivityLocked(null);
        } finally {
            Binder.restoreCallingIdentity(origId);
        }
    }
}

看代码关键点1,只有r.state == ActivityState.DESTROYING的时候,才会移除ActivityRecord,但是对于不非正常finish的Activity,其状态是不会被设置成ActivityState.DESTROYING,是直接跳过了ActivityState.DESTROYING,被设置成了ActivityState.DESTROYED,所以不会removeActivityFromHistoryLocked,也就是保留了ActivityRecord现场,好像也是依靠异常来区分是否是正常的结束掉Activity。这种情况下是如何启动Activity的呢? 通过上面两点分析,就知道了两个关键点

  1. ActivityRecord没有动HistoryRecord列表中移除
  2. ActivityRecord 的ProcessRecord字段被置空,r.app = null

这样就保证了在resumeTopActivityLocked的时候,走startSpecificActivityLocked分支

final boolean resumeTopActivityLocked(ActivityRecord prev, Bundle options) {
          ...

        if (next.app != null && next.app.thread != null) {
        ...

        } else {
            // Whoops, need to restart this activity!
          ...
            startSpecificActivityLocked(next, true, true);
        }

        return true;
    }

到这里,AMS就知道了这个APP或者Activity是不是被异常杀死过,从而,决定是走resume流程还是restore流程。

App被杀前的场景是如何保存的: 新Activity启动跟旧Activity的保存

App现场的保存流程相对是比较简单的,入口基本就是startActivity的时候,只要是界面的跳转基本都牵扯到Activity的切换跟当前Activity场景的保存:先画个简单的图形,开偏里面讲FragmentActivity的时候,简单说了一些onSaveInstance的执行时机,这里详细看一下AMS是如何管理这些跳转以及场景保存的,模拟场景:Activity A 启动Activity B的时候,这个时候A不可见,可能会被销毁,需要保存A的现场,这个流程是什么样的:简述如下

  • ActivityA startActivity ActivityB
  • ActivityA pause
  • ActivityB create
  • ActivityB start
  • ActivityB resume
  • ActivityA onSaveInstance
  • ActivityA stop

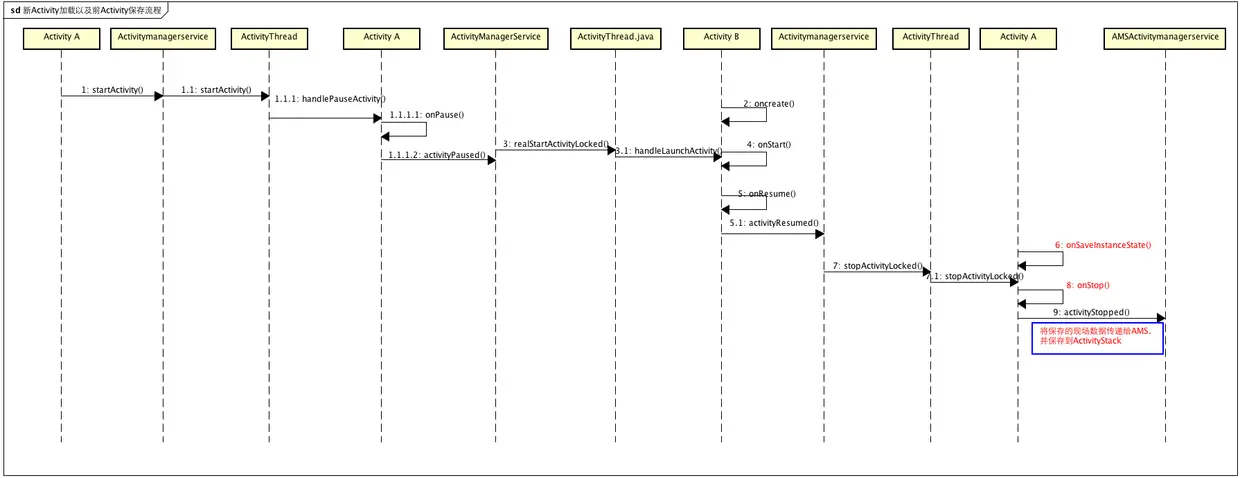

流程大概是如下样子:

新Activity加载以及前Activity保存流程

现在我们通过源码一步一步跟一下,看看AMS在新Activity启动跟旧Activity的保存的时候,到底做了什么:跳过简单的startActivity,直接去AMS中去看

ActivityManagerService

  public final int startActivityAsUser(IApplicationThread caller, String callingPackage,
        Intent intent, String resolvedType, IBinder resultTo,
        String resultWho, int requestCode, int startFlags,
        String profileFile, ParcelFileDescriptor profileFd, Bundle options, int userId) {
    enforceNotIsolatedCaller("startActivity");
     ...
    return mMainStack.startActivityMayWait(caller, -1, callingPackage, intent, resolvedType,
            resultTo, resultWho, requestCode, startFlags, profileFile, profileFd,
            null, null, options, userId);
}

ActivityStack

final int startActivityMayWait(IApplicationThread caller, int callingUid,

        int res = startActivityLocked(caller, intent, resolvedType,
                aInfo, resultTo, resultWho, requestCode, callingPid, callingUid,
                callingPackage, startFlags, options, componentSpecified, null);

     。。。
}

这里通过startActivityMayWait启动新的APP,或者新Activity,这里只看简单的,至于从桌面启动App的流程,可以去参考更详细的文章,比如老罗的startActivity流程,大概就是新建ActivityRecord,ProcessRecord之类,并加入AMS中相应的堆栈等,resumeTopActivityLocked是界面切换的统一入口,第一次进来的时候,由于ActivityA还在没有pause,因此需要先暂停ActivityA,这些完成后,

ActivityStack

  final boolean resumeTopActivityLocked(ActivityRecord prev, Bundle options) {
     ...
     <!--必须将当前Resume的Activity设置为pause 然后stop才能继续-->
   // We need to start pausing the current activity so the top one
    // can be resumed...
    if (mResumedActivity != null) {
        if (next.app != null && next.app.thread != null) {

            mService.updateLruProcessLocked(next.app, false);
        }
        startPausingLocked(userLeaving, false);
        return true;
        }
        ....
}

其实这里就是暂停ActivityA,AMS通过Binder告诉ActivityThread需要暂停的ActivityA,ActivityThread完成后再通过Binder通知AMS,AMS会开始resume ActivityB,

private final void startPausingLocked(boolean userLeaving, boolean uiSleeping) {

    if (prev.app != null && prev.app.thread != null) {
       ...
        try {
            prev.app.thread.schedulePauseActivity(prev.appToken, prev.finishing,
                    userLeaving, prev.configChangeFlags);

ActivityThread

   private void handlePauseActivity(IBinder token, boolean finished,
            boolean userLeaving, int configChanges) {
        ActivityClientRecord r = mActivities.get(token);
        if (r != null) {
            ...
            performPauseActivity(token, finished, r.isPreHoneycomb());
            ...
            // Tell the activity manager we have paused.
            try {
                ActivityManagerNative.getDefault().activityPaused(token);
            } catch (RemoteException ex) {
            }
        }
    }

AMS收到ActivityA发送过来的pause消息之后,就会唤起ActivityB,入口还是resumeTopActivityLocked,唤醒B,之后还会A给进一步stop掉,这个时候就牵扯到现场的保存,

ActivityStack

 private final void completePauseLocked() {

    if (!mService.isSleeping()) {
        resumeTopActivityLocked(prev);
    } else {

   ...
}

ActivityB如何启动的,本文不关心,只看ActivityA如何保存现场的,ActivityB起来后,会通过ActivityStack的stopActivityLocked去stop ActivityA,

private final void stopActivityLocked(ActivityRecord r) {
       ...
        if (mMainStack) {

            r.app.thread.scheduleStopActivity(r.appToken, r.visible, r.configChangeFlags);
        ...
       }

回看APP端,看一下ActivityThread中的调用:首先通过callActivityOnSaveInstanceState,将现场保存到Bundle中去,

    private void performStopActivityInner(ActivityClientRecord r,
        StopInfo info, boolean keepShown, boolean saveState) {
       ...
        // Next have the activity save its current state and managed dialogs...
        if (!r.activity.mFinished && saveState) {
            if (r.state == null) {
                state = new Bundle();
                state.setAllowFds(false);
                mInstrumentation.callActivityOnSaveInstanceState(r.activity, state);
                r.state = state;
         。。。
         }

之后,通过ActivityManagerNative.getDefault().activityStopped,通知AMS Stop动作完成,在通知的时候,还会将保存的现场数据带过去。

private static class StopInfo implements Runnable {
    ActivityClientRecord activity;
    Bundle state;
    Bitmap thumbnail;
    CharSequence description;

    @Override public void run() {
        // Tell activity manager we have been stopped.
        try {

            ActivityManagerNative.getDefault().activityStopped(
                activity.token, state, thumbnail, description);
        } catch (RemoteException ex) {
        }
    }
}

通过上面流程,AMS不仅启动了新的Activity,同时也将上一个Activity的现场进行了保存,及时由于种种原因上一个Actiivity被杀死,在回退,或者重新唤醒的过程中AMS也能知道如何唤起Activiyt,并恢复。

现在解决两个问题,1、如何保存现场,2、AMS怎么判断知道APP或者Activity是否被异常杀死,那么就剩下最后一个问题了,AMS如何恢复被异常杀死的APP或者Activity呢。

整个Application被后台杀死情况下的恢复逻辑

其实在讲解AMS怎么判断知道APP或者Activity是否被异常杀死的时候,就已经涉及了恢复的逻辑,也知道了一旦AMS知道了APP被后台杀死了,那就不是正常的resuem流程了,而是要重新laucher,先来看一下整个APP被干掉的会怎么处理,看resumeTopActivityLocked部分,从上面的分析已知,这种场景下,会因为Binder通信抛异常走异常分支,如下:

final boolean resumeTopActivityLocked(ActivityRecord prev, Bundle options) {
  ....
  if (next.app != null && next.app.thread != null) {
            if (DEBUG_SWITCH) Slog.v(TAG, "Resume running: " + next);
            ...
            try {
             ...
            } catch (Exception e) {
                // Whoops, need to restart this activity!
                这里是知道整个app被杀死的
                Slog.i(TAG, "Restarting because process died: " + next);
                next.state = lastState;
                mResumedActivity = lastResumedActivity;
                Slog.i(TAG, "Restarting because process died: " + next);

                startSpecificActivityLocked(next, true, false);
                return true;
            }

从上面的代码可以知道,其实就是走startSpecificActivityLocked,这根第一次从桌面唤起APP没多大区别,只是有一点需要注意,那就是这种时候启动的Activity是有上一次的现场数据传递过得去的,因为上次在退到后台的时候,所有Activity界面的现场都是被保存了,并且传递到AMS中去的,那么这次的恢复启动就会将这些数据返回给ActivityThread,再来仔细看一下performLaunchActivity里面关于恢复的特殊处理代码:

private Activity performLaunchActivity(ActivityClientRecord r, Intent customIntent) {


    ActivityInfo aInfo = r.activityInfo;
     Activity activity = null;
    try {
        java.lang.ClassLoader cl = r.packageInfo.getClassLoader();
        activity = mInstrumentation.newActivity(
                cl, component.getClassName(), r.intent);
        StrictMode.incrementExpectedActivityCount(activity.getClass());
        r.intent.setExtrasClassLoader(cl);
        if (r.state != null) {
            r.state.setClassLoader(cl);
        }
    } catch (Exception e) {
     ...
    }
     try {
        Application app = r.packageInfo.makeApplication(false, mInstrumentation);
            ...
             关键点 1
            mInstrumentation.callActivityOnCreate(activity, r.state);
            ...
            r.activity = activity;
            r.stopped = true;
            if (!r.activity.mFinished) {
                activity.performStart();
                r.stopped = false;
            }
            关键点 1
            if (!r.activity.mFinished) {
                if (r.state != null) {
                    mInstrumentation.callActivityOnRestoreInstanceState(activity, r.state);
                }
            }
            if (!r.activity.mFinished) {
                activity.mCalled = false;
                mInstrumentation.callActivityOnPostCreate(activity, r.state);
            ...

}

看一下关键点1跟2,先看关键点1,mInstrumentation.callActivityOnCreate会回调Actiivyt的onCreate,这个函数里面其实主要针对FragmentActivity做一些Fragment恢复的工作,ActivityClientRecord中的r.state是AMS传给APP用来恢复现场的,正常启动的时候,这些都是null。再来看关键点2 ,在r.state != null非空的时候执行mInstrumentation.callActivityOnRestoreInstanceState,这个函数默认主要就是针对Window做一些恢复工作,比如ViewPager恢复之前的显示位置等,也可以用来恢复用户保存数据。

Application没有被后台杀死,Activity被杀死的恢复

打开开发者模式”不保留活动“,就是这种场景,在上面的分析中,知道,AMS主动异常杀死Activity的时候,将AcitivityRecord的app字段置空,因此resumeTopActivityLocked同整个APP被杀死不同,会走下面的分支

 final boolean resumeTopActivityLocked(ActivityRecord prev, Bundle options) {
     ...

    if (next.app != null && next.app.thread != null) {
        ...

    } else {
            关键点 1 只是重启Activity,可见这里其实是知道的,进程并没死,
        // Whoops, need to restart this activity!

        startSpecificActivityLocked(next, true, true);
    }

    return true;
}

虽然不太一样,但是同样走startSpecificActivityLocked流程,只是不新建APP进程,其余的都是一样的,不再讲解。到这里,我们应该就了解了,

  • Android是如何在预防的情况下保存场景
  • AMS如何知道APP是否被后台杀死
  • AMS如何根据ActivityStack重建APP被杀死时的场景

到这里ActivityManagerService恢复APP场景的逻辑就应该讲完了。再碎碎念一些问题,可能是一些面试的点。

  • 主动清除最近任务跟异常杀死的区别:ActivityStack是否正常清除
  • 恢复的时候,为什么是倒序恢复:因为这是ActivityStack中的HistoryRecord中栈的顺序,严格按照AMS端来
  • 一句话概括Android后台杀死恢复原理:Application进程被Kill,但现场被AMS保存,AMS能根据保存恢复Application现场

Android 后台杀死系列之一:FragmentActivity 及 PhoneWindow 后台杀死处理机制
Android后台杀死系列之二:ActivityManagerService与App现场恢复机制 Android后台杀死系列之三:后台杀死原理LowMemoryKiller(4.3-6.0)
Android后台杀死系列之四:Binder讣告原理
Android后台杀死系列之五:Android进程保活-自“裁”或者耍流氓

仅供参考,欢迎指正

参考文档

Android应用程序启动过程源代码分析
Android Framework架构浅析之【近期任务】
Android Low Memory Killer介绍
Android开发之InstanceState详解
对Android近期任务列表(Recent Applications)的简单分析
Android——内存管理-lowmemorykiller 机制
Android 操作系统的内存回收机制
Android LowMemoryKiller原理分析
Android进程生命周期与ADJ
Linux下/proc目录简介
startActivity启动过程分析 精
Activity销毁流程
