Android 图片加载库的封装实战之路

2,367 阅读14分钟
原文链接: blog.csdn.net

前言

主流图片加载库的对比

  • 共同点
    • 使用简单:一句话实现图片的获取和显示
    • 可配置性高:可配置各种解码、缓存、下载机制
    • 自适应程度高:根据系统性能调整配置策略(如CPU核数决定最大并发数、内存决定内存缓存大小、网络状态变化调整最大并发数)
    • 多级缓存
    • 支持多种数据源
    • 支持多种Displayer
    • 兼容性好(可以配合okhttp等库进行使用)

Android-Universal-Image-Loader

  • 简介
  • 优点
    • 支持下载进度监听(ImageLoadingListener)
    • 可在View滚动中暂停图片加载(PauseOnScrollListener)
    • 默认实现多种内存缓存算法(最大最先删除,使用最少最先删除,最近最少使用,先进先删除,当然自己也可以配置缓存算法)
  • 缺点
    • 从2015.11.27之后不再维护,项目中不建议使用

Picasso

  • 简介
  • 优点
    • 包较小(100k)
    • 取消不在视野范围内图片资源的加载
    • 使用最少的内存完成复杂的图片转换
    • 自动添加二级缓存
    • 任务调度优先级处理
    • 并发线程数根据网络类型调整
    • 图片的本地缓存交给同为Square出品的okhttp处理,控制图片的过期时间
  • 缺点
    • 功能较为简单
    • 自身无实现“本地缓存”

Glide

  • 简介
  • 优点
    • 多种图片格式的缓存,适用于更多的内容表现形式(如Gif、WebP、缩略图、Video)
    • 生命周期集成(根据Activity或者Fragment的生命周期管理图片加载请求)
    • 高效处理Bitmap(bitmap的复用和主动回收,减少系统回收压力)
    • 高效的缓存策略,灵活(Picasso只会缓存原始尺寸的图片,Glide缓存的是多种规格),加载速度快且内存开销小(默认Bitmap格式的不同,使得内存开销是Picasso的一半)
  • 缺点
    • 方法较多较复杂,因为相当于在Picasso上的改进,包较大(500k),影响不是很大

Fresco

  • 简介
  • 优点
    • 最大的优势在于5.0以下(最低2.3)的bitmap加载。在5.0以下系统,Fresco将图片放到一个特别的内存区域(Ashmem区)
    • 大大减少OOM(在更底层的Native层对OOM进行处理,图片将不再占用App的内存)
    • 适用于需要高性能加载大量图片的场景
  • 缺点
    • 包较大(2~3M)
    • 用法复杂
    • 底层涉及c++领域,阅读源码深入学习难度大

按需选择图片加载库

  • 图片加载需要支持Gif,之前项目中使用的Android-Universal-Image-Loader不支持Gif且Android-Universal-Image-Loader已经停止维护,遂决定替换图片加载库
  • 分析完优缺点最终选择Glide的其它理由:

    • Glide是在Picasso的基础上进行改进的(支持Gif,内存开销小),虽然500k左右的包大小相对于Picasso较大,但是这个数量级的影响可以接受
    • 初衷是想一直维持图片的原始ImageView,而 Fresco需要在布局文件中将图片控件声明为库中自定义的SimpleDraweeView,如果切库还需要更改组件,代价会很高
    • Google推荐(亲儿子),在Google很多开源项目中广泛使用
  • 但不可避免的是,Glide在使用的过程中依然存在着许多坑需要我们去填!

如何更好地封装图片加载库

为什么要封装?

先从现在面对的情形来看,项目中使用图片加载的地方都是使用的类似下面的语句

ImageLoader.getInstance().displayImage(imageUrl, imageView,options);

然而现在ImageLoader已经停止维护且已经无法满足项目需求,我们需要替换,这时你会发现如果换库的话,所有涉及到的地方都要修改(Android-Universal-Image-Loader已经和图片加载的业务逻辑严重地耦合在一起了),工作量可见一斑,这就是不封装在切库时面临的窘境!
那怎么解决那?
计算机史上有个万能的解决方案就是,如果原有层面解决不了问题,那么就请再加一层!

/**
 * Created by soulrelay on 2016/10/11 13:42.
 * Class Note:
 * use this class to load image,single instance
 */
public class ImageLoaderUtil {

    //图片默认加载类型 以后有可能有多种类型
    public static final int PIC_DEFAULT_TYPE = 0;

    //图片默认加载策略 以后有可能有多种图片加载策略
    public static final int LOAD_STRATEGY_DEFAULT = 0;

    private static ImageLoaderUtil mInstance;

    private BaseImageLoaderStrategy mStrategy;

    public ImageLoaderUtil() {
        mStrategy = new GlideImageLoaderStrategy();
    }

    //单例模式,节省资源
    public static ImageLoaderUtil getInstance() {
        if (mInstance == null) {
            synchronized (ImageLoaderUtil.class) {
                if (mInstance == null) {
                    mInstance = new ImageLoaderUtil();
                    return mInstance;
                }
            }
        }
        return mInstance;
    }

    /**
     * 统一使用App context
     * 可能带来的问题:http://stackoverflow.com/questions/31964737/glide-image-loading-with-application-context
     *
     * @param url
     * @param placeholder
     * @param imageView
     */
    public void loadImage(String url, int placeholder, ImageView imageView) {
        mStrategy.loadImage(imageView.getContext(), url, placeholder, imageView);
    }

    public void loadGifImage(String url, int placeholder, ImageView imageView) {
        mStrategy.loadGifImage(url, placeholder, imageView);
    }

    public void loadImage(String url, ImageView imageView) {
        mStrategy.loadImage(url, imageView);
    }

  /**
     * 展示图片加载进度
     */
    public void loadImageWithProgress(String url, ImageView imageView, ProgressLoadListener listener) {
        mStrategy.loadImageWithProgress(url,imageView,listener);
    }

    public void loadGifWithProgress(String url, ImageView imageView, ProgressLoadListener listener) {
        mStrategy.loadGifWithProgress(url,imageView,listener);
    }

    /**
     * 策略模式的注入操作
     *
     * @param strategy
     */
    public void setLoadImgStrategy(BaseImageLoaderStrategy strategy) {
        mStrategy = strategy;
    }

    /**
     * 清除图片磁盘缓存
     */
    public void clearImageDiskCache(final Context context) {
        mStrategy.clearImageDiskCache(context);
    }

    /**
     * 清除图片内存缓存
     */
    public void clearImageMemoryCache(Context context) {
        mStrategy.clearImageMemoryCache(context);
    }

    /**
     * 根据不同的内存状态,来响应不同的内存释放策略
     *
     * @param context
     * @param level
     */
    public void trimMemory(Context context, int level) {
        mStrategy.trimMemory(context, level);
    }

    /**
     * 清除图片所有缓存
     */
    public void clearImageAllCache(Context context) {
        clearImageDiskCache(context.getApplicationContext());
        clearImageMemoryCache(context.getApplicationContext());
    }

    /**
     * 获取缓存大小
     *
     * @return CacheSize
     */
    public String getCacheSize(Context context) {
        return mStrategy.getCacheSize(context);
    }


}

所有需要图片显示的地方使用如下方法进行调用:

  • 入口唯一,所有图片加载都在ImageLoaderUtil这一个地方统一管理,使用了单例模式(据说单元素的枚举类型已经成为实现Singleton的最佳方法,你可以试试 ),
  • 高效地封装减少了切库(只需要切换图片加载策略)带来的代价,默认采用GlideImageLoaderStrategy

总结:外部表现一致,内部灵活处理原则。

/**
 * 图片加载库的封装演示案例
 * Created by soulrelay on 2016/12/11 19:18
 */
public class MainActivity extends AppCompatActivity {

    @BindView(R.id.iv_normal)
    ImageView ivNormal;
    @BindView(R.id.iv_gif)
    ImageView ivGif;
    @BindView(R.id.iv_gif1)
    ImageView ivGif1;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        ButterKnife.bind(this);
        initView();
    }

    private void initView() {
        ImageLoaderUtil.getInstance().loadImage("http://image.sports.baofeng.com/25a3dbb0c99c5e48e52e60941ed230be", R.drawable.bg_default_video_common_small, ivNormal);
        ImageLoaderUtil.getInstance().loadImage("http://image.sports.baofeng.com/19ce5d6ac3b4fff255196f200b1d3079", R.drawable.bg_default_video_common_small, ivGif);
        ImageLoaderUtil.getInstance().loadGifImage("http://image.sports.baofeng.com/19ce5d6ac3b4fff255196f200b1d3079", R.drawable.bg_default_video_common_small, ivGif1);

    }

}

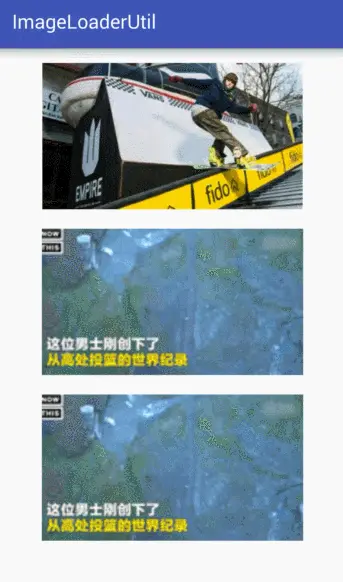

效果图如下所示:
这里写图片描述

使用策略模式封装图片加载策略

如果你对策略模式不是很熟,请先参考策略模式和状态模式
首先我们需要抽象出一个图片加载的基础接口BaseImageLoaderStrategy
基本功能主要包括

  • 正常加载图片
  • 针对于GIF图片的特殊加载
  • 加载图片的进度回调
  • 清除缓存
  • 获取缓存大小等
  • 其它特殊需求自己封装,最好不要破坏策略模式的整体结构
/**
 * Created by soulrelay on 2016/10/11.
 * Class Note:
 * abstract class/interface defined to load image
 * (Strategy Pattern used here)
 */
public interface BaseImageLoaderStrategy {
    //无占位图
    void loadImage(String url, ImageView imageView);

    void loadImage(String url, int placeholder, ImageView imageView);

    void loadImage(Context context, String url, int placeholder, ImageView imageView);

    void loadGifImage(String url, int placeholder, ImageView imageView);

    void loadImageWithProgress(String url, ImageView imageView, ProgressLoadListener listener);

    void loadGifWithProgress(String url, ImageView imageView, ProgressLoadListener listener);

    //清除硬盘缓存
    void clearImageDiskCache(final Context context);
    //清除内存缓存
    void clearImageMemoryCache(Context context);
    //根据不同的内存状态,来响应不同的内存释放策略
    void trimMemory(Context context, int level);
    //获取缓存大小
    String getCacheSize(Context context);

}

需要说明的一点是:

  • 当封装的方法参数比较少时可以按照上述方式进行抽象,如果需要传递的参数较多,可以考虑使用建造者模式建造者模式
  • 例如封装一个ImageLoaderConfiguration,包含如下参数等等,将一个复杂对象的构建与它的表示分离,使得同样的构建过程可以创建不同的表示
    • type 图片加载的类型(大图、小图、中图)
    • url 需要解析的url
    • placeHolder 当没有成功加载的时候显示的图片
    • imgView ImageView的实例
    • loadStrategy 加载策略
  • 当然这里我没有使用建造模式,考虑到目前使用的对象还不算复杂(传参比较简单),而且如果使用建造者模式有可能每次都要new一个新的对象实例,虽然开销可以接受
  • 使用ImageLoaderUtil的过程中,注意内存泄露的问题(静态单例的生命周期与App一样,当一个单例的对象长久不用时,不会被垃圾收集机制回收)

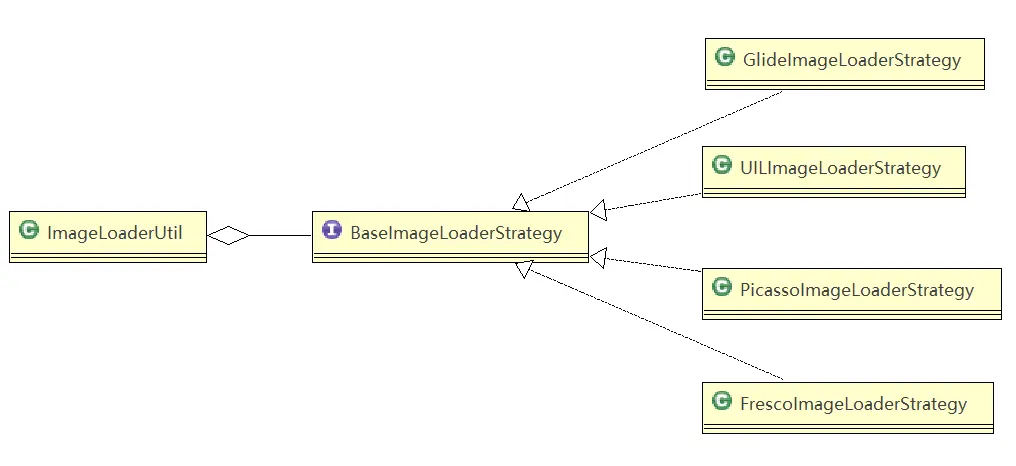

然后基于每个图片库的各自方式来进行相应策略的封装,需要使用哪种策略,只需要通过ImageLoaderUtil的setLoadImgStrategy(BaseImageLoaderStrategy strategy)方法将相应的策略注入,相关类图关系如下所示:

这里写图片描述

不同的图片加载库实现不同的图片加载策略
这里只是给出Glide的图片加载策略类GlideImageLoaderStrategy作为参考

  • Glide依赖v4包,且需要配置android.permission.INTERNET和android.permission.WRITE_EXTERNAL_STORAGE(忘记配置权限,图片加载不出来,还看不出什么异常)
  • 其中部分方法使用到了RequestListener的回调(这里是因为项目中的一些特殊需求而添加,如统计图片首次加载时长来测试一下图片cdn服务器的速度等)
  • 在使用Glide的过程中遇到了一些问题,部分已经在注释中说明
  • 之所以针对gif单独封装,是因为在使用的过程中发现,当在列表中加载大量gif会有OOM的问题,所以通过asGif进行特殊标明,即使这样也会出现类似问题,同时暂时通过skipMemoryCache(true)跳过内存缓存,之后有更好的办法会继续补充,各位看官如有良策,希望可以不吝赐教
  • Glide本身不提供图片的progress回调,所以关于进度回调的解决方案参照的是
    ProgressGlide,并做了些许改动集成到项目中
  • 期间发现了一个很好的问题Android的App中线程池的使用,具体使用多少个线程池?,其中一个答主的关于图片加载库线程池策略的分析很好,值得体会,简单摘录如下:
    • UIL的线程池处理非常简单粗暴,没有根据CPU数量来选择,也没有根据网络状况的变化进行调整;
    • Picasso的线程池会根据网络状况的变化进行调整,在Wifi下线程数为4,而4G下线程数为3, 3G下为2, 2G下为1,默认状况为3;
    • Glide加载缓存未命中的线程池会根据根据CPU的数量和Java虚拟机中可用的处理器数量来选择合适的线程数,但是最多不超过4;而加载缓存命中的图片的线程池默认大小为1.
/**
 * Created by soulrelay on 2016/10/11 13:48.
 * Class Note:
 * using {@link Glide} to load image
 */
public class GlideImageLoaderStrategy implements BaseImageLoaderStrategy {

    @Override
    public void loadImage(String url, int placeholder, ImageView imageView) {
        loadNormal(imageView.getContext(), url, placeholder, imageView);
    }

    @Override
    public void loadImage(Context context, String url, int placeholder, ImageView imageView) {
        loadNormal(context, url, placeholder, imageView);
    }

    /**
     * 无holder的gif加载
     *
     * @param url
     * @param imageView
     */
    @Override
    public void loadImage(String url, ImageView imageView) {
        Glide.with(imageView.getContext()).load(url).dontAnimate()
                .placeholder(imageView.getDrawable())
                .diskCacheStrategy(DiskCacheStrategy.SOURCE)
                .into(imageView);
    }

    @Override
    public void loadGifImage(String url, int placeholder, ImageView imageView) {
        loadGif(imageView.getContext(), url, placeholder, imageView);
    }

    @Override
    public void loadImageWithProgress(String url, final ImageView imageView, final ProgressLoadListener listener) {
        Glide.with(imageView.getContext()).using(new ProgressModelLoader(new ProgressUIListener() {
            @Override
            public void update(final int bytesRead, final int contentLength) {
                imageView.post(new Runnable() {
                    @Override
                    public void run() {
                        listener.update(bytesRead, contentLength);
                    }
                });
            }
        })).load(url).asBitmap().dontAnimate().
                listener(new RequestListener<Object, Bitmap>() {
                    @Override
                    public boolean onException(Exception e, Object model, Target<Bitmap> target, boolean isFirstResource) {
                        listener.onException();
                        return false;
                    }

                    @Override
                    public boolean onResourceReady(Bitmap resource, Object model, Target<Bitmap> target, boolean isFromMemoryCache, boolean isFirstResource) {
                        listener.onResourceReady();
                        return false;
                    }
                }).into(imageView);
    }

    @Override
    public void loadGifWithProgress(String url, final ImageView imageView, final ProgressLoadListener listener) {
        Glide.with(imageView.getContext()).using(new ProgressModelLoader(new ProgressUIListener() {
            @Override
            public void update(final int bytesRead, final int contentLength) {
                imageView.post(new Runnable() {
                    @Override
                    public void run() {
                        listener.update(bytesRead, contentLength);
                    }
                });
            }
        })).load(url).asGif().skipMemoryCache(true).dontAnimate().
                listener(new RequestListener<String, GifDrawable>() {
                    @Override
                    public boolean onException(Exception e, String model, Target<GifDrawable> target, boolean isFirstResource) {
                        listener.onException();
                        return false;
                    }

                    @Override
                    public boolean onResourceReady(GifDrawable resource, String model, Target<GifDrawable> target, boolean isFromMemoryCache, boolean isFirstResource) {
                        listener.onResourceReady();
                        return false;
                    }
                }).into(imageView);
    }

    @Override
    public void clearImageDiskCache(final Context context) {
        try {
            if (Looper.myLooper() == Looper.getMainLooper()) {
                new Thread(new Runnable() {
                    @Override
                    public void run() {
                        Glide.get(context.getApplicationContext()).clearDiskCache();
                    }
                }).start();
            } else {
                Glide.get(context.getApplicationContext()).clearDiskCache();
            }
        } catch (Exception e) {
            e.printStackTrace();
        }
    }

    @Override
    public void clearImageMemoryCache(Context context) {
        try {
            if (Looper.myLooper() == Looper.getMainLooper()) { //只能在主线程执行
                Glide.get(context.getApplicationContext()).clearMemory();
            }
        } catch (Exception e) {
            e.printStackTrace();
        }
    }

    @Override
    public void trimMemory(Context context, int level) {
        Glide.get(context).trimMemory(level);
    }

    @Override
    public String getCacheSize(Context context) {
        try {
            return CommonUtils.getFormatSize(CommonUtils.getFolderSize(Glide.getPhotoCacheDir(context.getApplicationContext())));
        } catch (Exception e) {
            e.printStackTrace();
        }
        return "";
    }

    /**
     * load image with Glide
     */
    private void loadNormal(final Context ctx, final String url, int placeholder, ImageView imageView) {
        /**
         *  为其添加缓存策略,其中缓存策略可以为:Source及None,None及为不缓存,Source缓存原型.如果为ALL和Result就不行.然后几个issue的连接:
         https://github.com/bumptech/glide/issues/513
         https://github.com/bumptech/glide/issues/281
         https://github.com/bumptech/glide/issues/600
         modified by xuqiang
         */

        //去掉动画 解决与CircleImageView冲突的问题 这个只是其中的一个解决方案
        //使用SOURCE 图片load结束再显示而不是先显示缩略图再显示最终的图片(导致图片大小不一致变化)
        final long startTime = System.currentTimeMillis();
        Glide.with(ctx).load(url).dontAnimate()
                .placeholder(placeholder)
                .diskCacheStrategy(DiskCacheStrategy.SOURCE).listener(new RequestListener<String, GlideDrawable>() {
            @Override
            public boolean onException(Exception e, String model, Target<GlideDrawable> target, boolean isFirstResource) {
                return false;
            }

            @Override
            public boolean onResourceReady(GlideDrawable resource, String model, Target<GlideDrawable> target, boolean isFromMemoryCache, boolean isFirstResource) {
                return false;
            }
        })
                .into(imageView);
    }

    /**
     * load image with Glide
     */
    private void loadGif(final Context ctx, String url, int placeholder, ImageView imageView) {
        final long startTime = System.currentTimeMillis();
        Glide.with(ctx).load(url).asGif().dontAnimate()
                .placeholder(placeholder).skipMemoryCache(true)
                .diskCacheStrategy(DiskCacheStrategy.SOURCE).listener(new RequestListener<String, GifDrawable>() {
            @Override
            public boolean onException(Exception e, String model, Target<GifDrawable> target, boolean isFirstResource) {
                return false;
            }

            @Override
            public boolean onResourceReady(GifDrawable resource, String model, Target<GifDrawable> target, boolean isFromMemoryCache, boolean isFirstResource) {
                return false;
            }
        })
                .into(imageView);
    }

}

源码地址

ImageLoaderUtil

部分参考链接

www.jianshu.com/p/97994c969…
www.zhihu.com/question/37…
www.jianshu.com/p/e26130a93…
www.cnblogs.com/android-blo…

更新

2016-12-09 ll You must not call setTag() on a view Glide is targeting

项目中在使用Glide图片加载框架时遇到该错误
报错原因大致是因为Glide加载的iamgeView调用了setTag()方法导致的错误,因为Glide已经默认为ImageView设置的Tag

相关解决方案已经在Glide 3.6.0(issue #370)被引进,实测可行
在AndroidManifest.xml中加入

<application
        android:name=".App">

然后在App中添加如下代码:

public class App extends Application {
    @Override public void onCreate() {
        super.onCreate();
        ViewTarget.setTagId(R.id.glide_tag);
    }
}

在src/main/values/ids.xml添加如下代码:

<resources>
    <item type="id" name="glide_tag" />
</resources>

2016-12-13 ll 添加loadGifWithPrepareCall方法

2016.12.13

只想知道图片是否准备完毕(包括来自网络或者sdcard),区别于loadImageWithProgress和loadGifWithProgress的进度回调

Tips:使用Glide加载图片注意ImageView的Scaletype的设置

public interface BaseImageLoaderStrategy {
    void loadGifWithPrepareCall(String url, ImageView imageView, SourceReadyListener listener);
}
public class GlideImageLoaderStrategy implements BaseImageLoaderStrategy {

       @Override
    public void loadGifWithPrepareCall(String url, ImageView imageView, final SourceReadyListener listener) {
        Glide.with(imageView.getContext()).load(url).asGif().dontAnimate()
                .skipMemoryCache(true)
                .diskCacheStrategy(DiskCacheStrategy.SOURCE).
                listener(new RequestListener<String, GifDrawable>() {
                    @Override
                    public boolean onException(Exception e, String model, Target<GifDrawable> target, boolean isFirstResource) {
                        return false;
                    }

                    @Override
                    public boolean onResourceReady(GifDrawable resource, String model, Target<GifDrawable> target, boolean isFromMemoryCache, boolean isFirstResource) {
                        listener.onResourceReady(resource.getIntrinsicWidth(),resource.getIntrinsicHeight());
                        return false;
                    }
                }).into(imageView);
    }
}
public class ImageLoaderUtil {
 public void loadGifWithPrepareCall(String url, ImageView imageView, SourceReadyListener listener) {
        mStrategy.loadGifWithPrepareCall(url,imageView,listener);
    }
}

2016-12-26 ll 更新loadGifWithProgress方法

具体细节查看GitHub最新代码

2016-12-26 ll 自定义GlideModule 并将 Glide与okhttp3集成

1.自定义一个GlideModule

/**
 * DES:自定义一个GlideModule
 * <p>
 * GlideModule 是一个抽象方法,全局改变 Glide 行为的一个方式,
 * 通过全局GlideModule 配置Glide,用GlideBuilder设置选项,用Glide注册ModelLoader等。
 * <p>
 */
public class MyGlideModule implements GlideModule {
    @Override
    public void applyOptions(Context context, GlideBuilder builder) {
        // Apply options to the builder here.
        int maxMemory = (int) Runtime.getRuntime().maxMemory();//获取系统分配给应用的总内存大小
        int memoryCacheSize = maxMemory / 8;//设置图片内存缓存占用八分之一
        //设置内存缓存大小
        builder.setMemoryCache(new LruResourceCache(memoryCacheSize));
        builder.setBitmapPool(new LruBitmapPool(memoryCacheSize));
    }

    @Override
    public void registerComponents(Context context, Glide glide) {
        // register ModelLoaders here.
    }
}

2.AndroidManifest.xml注册

<manifest ...>
    <!-- ... permissions -->
    <application ...>
             <!-- 自定义GlideModule -->
        <meta-data
            android:name="com.baofeng.soulrelay.utils.imageloader.MyGlideModule"
            android:value="GlideModule" />
        <!-- 自定义GlideModule -->
        <!-- ... activities and other components -->
    </application>
</manifest>

3、 Glide与OkHttp3集成

   compile 'com.squareup.okhttp3:okhttp:3.4.2'
   compile 'com.github.bumptech.glide:okhttp3-integration:1.4.0@aar'

4、添加混淆处理

#--------------------Glide-----------------------#
-keep public class * implements com.bumptech.glide.module.GlideModule
-keep public enum com.bumptech.glide.load.resource.bitmap.ImageHeaderParser$** {
  **[] $VALUES;
  public *;
}

-keepnames class com.baofeng.soulrelay.utils.imageloader.MyGlideModule
# or more generally:
-keep public class * implements com.bumptech.glide.module.GlideModule
-keep class com.bumptech.glide.integration.okhttp3.OkHttpGlideModule

#--------------------Glide-----------------------#
