本篇博文是Android点击事件分发机制系列博文的第三篇,主要是从解读ViewGroup类的源码入手,根据源码理清ViewGroup点击事件分发原理,明白ViewGroup和View点击事件分发的关系,并掌握ViewGroup点击事件分法机制。特别声明的是,本源码解读是基于最新的Android6.0版本。
各位童鞋可以参考下面链接进行系统学习
(一)Android6.0触摸事件分发机制解读
(二)Android6.0源码解读之View点击事件分发机制
(三)Android6.0源码解读之ViewGroup点击事件分发机制
(四)Android6.0源码解读之Activity点击事件分发机制
ViewGroup事件分发中的三个重要方法的源码解析
关于ViewGroup事件分发,我们重点需要解读dispatchTouchEvent、onInterceptTouchEvent和onTouchEvent三个方法。ViewGroup比View多了一个onInterceptTouchEvent拦截事件方法,该方法源码默认返回false,即ViewGroup默认不拦截任何事件。
(一)dispatchTouchEvent源码解析
/**
* 重写了父类View的dispatchTouchEvent方法
*/
@Override
public boolean dispatchTouchEvent(MotionEvent ev) {
if (mInputEventConsistencyVerifier != null) {
mInputEventConsistencyVerifier.onTouchEvent(ev, 1);
}
if (ev.isTargetAccessibilityFocus() && isAccessibilityFocusedViewOrHost()) {
ev.setTargetAccessibilityFocus(false);
}
boolean handled = false;
if (onFilterTouchEventForSecurity(ev)) {
final int action = ev.getAction();
final int actionMasked = action & MotionEvent.ACTION_MASK;
if (actionMasked == MotionEvent.ACTION_DOWN) {
cancelAndClearTouchTargets(ev);
resetTouchState();
}
final boolean intercepted;
if (actionMasked == MotionEvent.ACTION_DOWN
|| mFirstTouchTarget != null) {
final boolean disallowIntercept = (mGroupFlags & FLAG_DISALLOW_INTERCEPT) != 0;
if (!disallowIntercept) {
intercepted = onInterceptTouchEvent(ev);
ev.setAction(action);
} else {
intercepted = false;
}
} else {
intercepted = true;
}
if (intercepted || mFirstTouchTarget != null) {
ev.setTargetAccessibilityFocus(false);
}
final boolean canceled = resetCancelNextUpFlag(this)
|| actionMasked == MotionEvent.ACTION_CANCEL;
final boolean split = (mGroupFlags & FLAG_SPLIT_MOTION_EVENTS) != 0;
TouchTarget newTouchTarget = null;
boolean alreadyDispatchedToNewTouchTarget = false;
if (!canceled && !intercepted) {
View childWithAccessibilityFocus = ev.isTargetAccessibilityFocus()
? findChildWithAccessibilityFocus() : null;
if (actionMasked == MotionEvent.ACTION_DOWN
|| (split && actionMasked == MotionEvent.ACTION_POINTER_DOWN)
|| actionMasked == MotionEvent.ACTION_HOVER_MOVE) {
final int actionIndex = ev.getActionIndex();
final int idBitsToAssign = split ? 1 << ev.getPointerId(actionIndex)
: TouchTarget.ALL_POINTER_IDS;
removePointersFromTouchTargets(idBitsToAssign);
final int childrenCount = mChildrenCount;
if (newTouchTarget == null && childrenCount != 0) {
final float x = ev.getX(actionIndex);
final float y = ev.getY(actionIndex);
final ArrayList preorderedList = buildOrderedChildList();
final boolean customOrder = preorderedList == null
&& isChildrenDrawingOrderEnabled();
final View[] children = mChildren;
for (int i = childrenCount - 1; i >= 0; i--) {
final int childIndex = customOrder
? getChildDrawingOrder(childrenCount, i) : i;
final View child = (preorderedList == null)
? children[childIndex] : preorderedList.get(childIndex);
if (childWithAccessibilityFocus != null) {
if (childWithAccessibilityFocus != child) {
continue;
}
childWithAccessibilityFocus = null;
i = childrenCount - 1;
}
if (!canViewReceivePointerEvents(child)
|| !isTransformedTouchPointInView(x, y, child, null)) {
ev.setTargetAccessibilityFocus(false);
continue;
}
newTouchTarget = getTouchTarget(child);
if (newTouchTarget != null) {
newTouchTarget.pointerIdBits |= idBitsToAssign;
break;
}
resetCancelNextUpFlag(child);
if (dispatchTransformedTouchEvent(ev, false, child, idBitsToAssign)) {
mLastTouchDownTime = ev.getDownTime();
if (preorderedList != null) {
for (int j = 0; j < childrenCount; j++) {
if (children[childIndex] == mChildren[j]) {
mLastTouchDownIndex = j;
break;
}
}
} else {
mLastTouchDownIndex = childIndex;
}
mLastTouchDownX = ev.getX();
mLastTouchDownY = ev.getY();
newTouchTarget = addTouchTarget(child, idBitsToAssign);
alreadyDispatchedToNewTouchTarget = true;
break;
}
ev.setTargetAccessibilityFocus(false);
}
if (preorderedList != null) preorderedList.clear();
}
if (newTouchTarget == null && mFirstTouchTarget != null) {
newTouchTarget = mFirstTouchTarget;
while (newTouchTarget.next != null) {
newTouchTarget = newTouchTarget.next;
}
newTouchTarget.pointerIdBits |= idBitsToAssign;
}
}
}
if (mFirstTouchTarget == null) {
handled = dispatchTransformedTouchEvent(ev, canceled, null,
TouchTarget.ALL_POINTER_IDS);
} else {
TouchTarget predecessor = null;
TouchTarget target = mFirstTouchTarget;
while (target != null) {
final TouchTarget next = target.next;
if (alreadyDispatchedToNewTouchTarget && target == newTouchTarget) {
handled = true;
} else {
final boolean cancelChild = resetCancelNextUpFlag(target.child)
|| intercepted;
if (dispatchTransformedTouchEvent(ev, cancelChild,
target.child, target.pointerIdBits)) {
handled = true;
}
if (cancelChild) {
if (predecessor == null) {
mFirstTouchTarget = next;
} else {
predecessor.next = next;
}
target.recycle();
target = next;
continue;
}
}
predecessor = target;
target = next;
}
}
if (canceled
|| actionMasked == MotionEvent.ACTION_UP
|| actionMasked == MotionEvent.ACTION_HOVER_MOVE) {
resetTouchState();
} else if (split && actionMasked == MotionEvent.ACTION_POINTER_UP) {
final int actionIndex = ev.getActionIndex();
final int idBitsToRemove = 1 << ev.getPointerId(actionIndex);
removePointersFromTouchTargets(idBitsToRemove);
}
}
if (!handled && mInputEventConsistencyVerifier != null) {
mInputEventConsistencyVerifier.onUnhandledEvent(ev, 1);
}
return handled;
}
ViewGroup拦截情况源码分析
首先我们来看一下第34行~48行的代码,ViewGroup在如下两种情况下会判断是否要拦截当前事件:
事件类型为ACTION_DOWN或者 mFirstTouchTarget != null
即,当事件由ViewGroup的子元素成功处理时,mFirstTouchTarget 会被赋值并指向子元素,换句话说,当ViewGroup不拦截事件并将事件交由子元素处理时mFirstTouchTarget != null。反过来,一旦事件由当前的ViewGroup拦截时,mFirstTouchTarget != null条件就不成立。那么当ACTION_MOVE和UP事件到来时,由于actionMasked == MotionEvent.ACTION_DOWN || mFirstTouchTarget != null这个条件为false,导致ViewGroup的onInterceptTouchEvent不会再被调用,并且同一序列中的其他事件都会默认交给它处理。
另外,这里有一种特殊情况,我们看36行代码,有个FLAG_DISALLOW_INTERCEPT标记为,这个标记是通过requestDisallowInterceptTouchEvent()方法来设置的,一般用在子View中。如果我们通过reqeustDisallowInterceptTouchEvent()方法设置了FLAG_DISALLOW_INTERCEPT标记位后,ViewGroup将无法拦截除了ACTION_DOWN以外的其他方法(即调用该方法并不影响ACTION_DOWN事件处理)。因为ViewGroup会在ACTION_DWON事件到来时做重置状态操作,这里从代码第22~29行可以看出。
requestDisallowInterceptTouchEvent源码解析
/**
* {@inheritDoc}
*/
public void requestDisallowInterceptTouchEvent(boolean disallowIntercept) {
if (disallowIntercept == ((mGroupFlags & FLAG_DISALLOW_INTERCEPT) != 0)) {
return;
}
if (disallowIntercept) {
mGroupFlags |= FLAG_DISALLOW_INTERCEPT;
} else {
mGroupFlags &= ~FLAG_DISALLOW_INTERCEPT;
}
if (mParent != null) {
mParent.requestDisallowInterceptTouchEvent(disallowIntercept);
}
}
取消、清理、重置之前的触摸状态
/**
* Cancels and clears all touch targets.
*/
private void cancelAndClearTouchTargets(MotionEvent event) {
if (mFirstTouchTarget != null) {
boolean syntheticEvent = false;
if (event == null) {
final long now = SystemClock.uptimeMillis();
event = MotionEvent.obtain(now, now,
MotionEvent.ACTION_CANCEL, 0.0f, 0.0f, 0);
event.setSource(InputDevice.SOURCE_TOUCHSCREEN);
syntheticEvent = true;
}
for (TouchTarget target = mFirstTouchTarget; target != null; target = target.next) {
resetCancelNextUpFlag(target.child);
dispatchTransformedTouchEvent(event, true, target.child, target.pointerIdBits);
}
clearTouchTargets();
if (syntheticEvent) {
event.recycle();
}
}
}
/**
* Resets all touch state in preparation for a new cycle.
*/
private void resetTouchState() {
clearTouchTargets();
resetCancelNextUpFlag(this);
mGroupFlags &= ~FLAG_DISALLOW_INTERCEPT;
mNestedScrollAxes = SCROLL_AXIS_NONE;
}
因此我们可以得出如下结论:
1.当ViewGroup决定拦截事件后,那么点击事件将会默认交给它处理并且不再调用它的onInterceptTouchEvent方法,FLAG_DISALLOW_INTERCEPT这个标记的作用是ViewGroup不再拦截事件,前提是ViewGroup不拦截ACTION_DOWN事件处理。
2.如果事件能够传递到当前的ViewGroup,如果我们要提前处理所有点击事件,应该选择dispatchTouchEvent方法,因为只有这个方法能确保每次都会被调用;而onInterceptTouchEvent()却无法保证每次事件都会被调用。
3.FLAG_DISALLOW_INTERCEPT标记位可以用于解决滑动冲突问题。

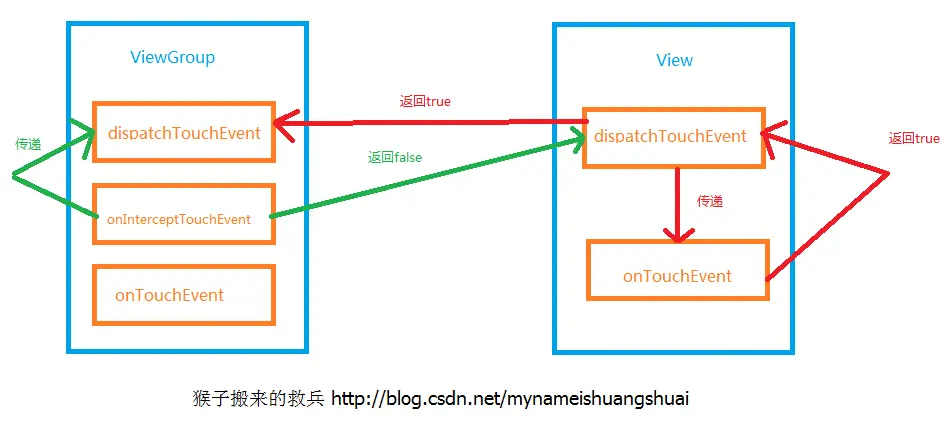

ViewGroup不拦截情况源码分析
ViewGroup不拦截事件的时候,事件会向下分发交由它的子View进行处理。先来看下代码64行(!canceled && !intercepted)这里的canceled和intercepted都为false时,条件成立,也就是说不拦截。接下来74行的条件判断:
actionMasked == MotionEvent.ACTION_DOWN
|| (split && actionMasked == MotionEvent.ACTION_POINTER_DOWN)
|| actionMasked == MotionEvent.ACTION_HOVER_MOVE
在该if条件内,看到第86行,如果newTouchTarget == null && childrenCount != 0,即子控件的个数不为0 且 newTouchTarget为空,在95行中遍历整个ViewGroup中的子控件,这里的集合做了个倒序排列,如果两个View交叉覆盖在一起,下面的子控件先放进集合,因为后被添加的子控件会浮在上面,通常我们会希望点击的时候最上层的那个组件先去响应事件。接着105行代码开始判断子控件是否能够接收到点击事件,主要依赖于两个条件:第一子控件是否在播动画;第二点击事件是否落在子控件的区域内。如果某个子控件满足这两个条件,那么事件就会传递给它来处理。
buildOrderedChildList方法解析
/**
* 实现倒序排序
* Populates (and returns) mPreSortedChildren with a pre-ordered list of the View's children,
* sorted first by Z, then by child drawing order (if applicable). This list must be cleared
* after use to avoid leaking child Views.
* Uses a stable, insertion sort which is commonly O(n) for ViewGroups with very few elevated
* children.
*/
ArrayList buildOrderedChildList() {
final int count = mChildrenCount;
if (count <= 1 || !hasChildWithZ()) return null;
if (mPreSortedChildren == null) {
mPreSortedChildren = new ArrayList(count);
} else {
mPreSortedChildren.ensureCapacity(count);
}
final boolean useCustomOrder = isChildrenDrawingOrderEnabled();
for (int i = 0; i < mChildrenCount; i++) {
int childIndex = useCustomOrder ? getChildDrawingOrder(mChildrenCount, i) : i;
View nextChild = mChildren[childIndex];
float currentZ = nextChild.getZ();
int insertIndex = i;
while (insertIndex > 0 && mPreSortedChildren.get(insertIndex - 1).getZ() > currentZ) {
insertIndex--;
}
mPreSortedChildren.add(insertIndex, nextChild);
}
return mPreSortedChildren;
}
接着看代码,129行通过dispatchTransformedTouchEvent()这一重要方法(后面有详细分析),判断是否有子控件,如果有子控件则执行内部的操作,并找到最终触摸的对象,通过addTouchTarget方法赋值给newTouchTarget。在dispatchTransformedTouchEvent()方法中,如果子控件的dispatchTouchEvent()方法返回true,那么mFirstTouchTarget就会被赋值,同时跳出for循环,详见148行代码。同样如果dispatchTouchEvent()方法返回false,ViewGroup就会把事件分发给下一个子控件(如果还有下一个子控件)。
mFirstTouchEvent的真正赋值其实是在addTouchTarget方法中完成的,mFirstTouchEvent其实是一个单链表结构,如果mFirstTouchEvent为null,那么ViewGroup就会默认拦截下来同一序列中所有的点击事件。
addTouchTarget方法解析
/**
* Adds a touch target for specified child to the beginning of the list.
* Assumes the target child is not already present.
*/
private TouchTarget addTouchTarget(View child, int pointerIdBits) {
TouchTarget target = TouchTarget.obtain(child, pointerIdBits);
target.next = mFirstTouchTarget;
mFirstTouchTarget = target;
return target;
}
接着我们看到171行代码中,如果mFirstTouchEvent为null,也就是说要么ViewGroup中没有子控件,要么是子控件处理了点击事件,但是在dispatchTouchEvent中返回了false(子控件在onTouchEvent中返回了false),那么ViewGroup就会自己处理点击事件,需要说明的是175行代码中,第三个参数本应为child,这里是null意味着需要调用父类View的dispatchTouchEvent方法,然后调用onTouch方法。
TouchTarget 内部类源码解析
private static final class TouchTarget {
private static final int MAX_RECYCLED = 32;
private static final Object sRecycleLock = new Object[0];
private static TouchTarget sRecycleBin;
private static int sRecycledCount;
public static final int ALL_POINTER_IDS = -1;
public View child;
public int pointerIdBits;
public TouchTarget next;
private TouchTarget() {
}
public static TouchTarget obtain(View child, int pointerIdBits) {
final TouchTarget target;
synchronized (sRecycleLock) {
if (sRecycleBin == null) {
target = new TouchTarget();
} else {
target = sRecycleBin;
sRecycleBin = target.next;
sRecycledCount--;
target.next = null;
}
}
target.child = child;
target.pointerIdBits = pointerIdBits;
return target;
}
public void recycle() {
synchronized (sRecycleLock) {
if (sRecycledCount < MAX_RECYCLED) {
next = sRecycleBin;
sRecycleBin = this;
sRecycledCount += 1;
} else {
next = null;
}
child = null;
}
}
}
/**
* Transforms a motion event into the coordinate space of a particular child view,
* filters out irrelevant pointer ids, and overrides its action if necessary.
* If child is null, assumes the MotionEvent will be sent to this ViewGroup instead.
*/
private boolean dispatchTransformedTouchEvent(MotionEvent event, boolean cancel,
View child, int desiredPointerIdBits) {
final boolean handled;
final int oldAction = event.getAction();
if (cancel || oldAction == MotionEvent.ACTION_CANCEL) {
event.setAction(MotionEvent.ACTION_CANCEL);
if (child == null) {
handled = super.dispatchTouchEvent(event);
} else {
handled = child.dispatchTouchEvent(event);
}
event.setAction(oldAction);
return handled;
}
final int oldPointerIdBits = event.getPointerIdBits();
final int newPointerIdBits = oldPointerIdBits & desiredPointerIdBits;
if (newPointerIdBits == 0) {
return false;
}
final MotionEvent transformedEvent;
if (newPointerIdBits == oldPointerIdBits) {
if (child == null || child.hasIdentityMatrix()) {
if (child == null) {
handled = super.dispatchTouchEvent(event);
} else {
final float offsetX = mScrollX - child.mLeft;
final float offsetY = mScrollY - child.mTop;
event.offsetLocation(offsetX, offsetY);
handled = child.dispatchTouchEvent(event);
event.offsetLocation(-offsetX, -offsetY);
}
return handled;
}
transformedEvent = MotionEvent.obtain(event);
} else {
transformedEvent = event.split(newPointerIdBits);
}
if (child == null) {
handled = super.dispatchTouchEvent(transformedEvent);
} else {
final float offsetX = mScrollX - child.mLeft;
final float offsetY = mScrollY - child.mTop;
transformedEvent.offsetLocation(offsetX, offsetY);
if (! child.hasIdentityMatrix()) {
transformedEvent.transform(child.getInverseMatrix());
}
handled = child.dispatchTouchEvent(transformedEvent);
}
transformedEvent.recycle();
return handled;
}
该方法在dispatchTouchEvent()中被调用,用于将事件分发给子View处理。我们重点看一下60~71行代码。在dispatchTransformedTouchEvent()方法一共有三个参数,其中第三个参数View child有时为null,有时不为null。61行代码中,child==null意味着事件没有被消费,ViewGroup中没有子控件需要调用父类View的dispatchTouchEvent方法,即super.dispatchTouchEvent(event)。
接着我们关注下handled这个变量,可以发现dispatchTransformedTouchEvent()方法return handled,而handled的值其实是取决于dispatchTransformedTouchEvent()方法递归调用dispatchTouchEvent()方法的结果,也就是说在子控件中dispatchTouchEvent()方法的onTouchEvent()是否消费了Touch事件的返回值决定了dispatchTransformedTouchEvent()的返回值,从而决定mFirstTouchTarget是否为null,更进一步决定了ViewGroup是否处理Touch事件。
(二)onInterceptTouchEvent源码解析
public boolean onInterceptTouchEvent(MotionEvent ev) {
return false;
}
你没有看错,这方法就是简简单单的一个布尔值返回,当返回true时,对事件进行拦截,返回false则不拦截。
(三)ViewGroup点击事件分发小结
Android点击事件分发是到达顶级View后(一般是ViewGroup),会调用ViewGroup的dispatchTouchEvent方法,其中它的onInterceptTouchEvent方法如果返回true,则会对事件传递进行拦截,事件由ViewGroup处理;如果onInterceptTouchEvent方法返回false,则代表不对事件进行拦截,默认返回false。则此时子View中的dispatchTouchEvent方法将被调用,到此,事件已经由顶级View传递给了下一层的View,接下来的过程是一个递归循环的过程,和顶级View事件分发过程是一致的,直到完成整个事件分发。
