vysor 原理以及 Android 同屏方案

原文链接: zke1ev3n.me

vysor是一个免root实现电脑控制手机的chrome插件,目前也有几款类似的通过电脑控制手机的软件,不过都需要root权限,并且流畅度并不高。vysor没有多余的功能,流畅度也很高,刚接触到这款插件时我惊讶于它的流畅度以及免root,就一直对它的实现原理很感兴趣。这款插件我用了大半年,最近在升级后我发现它居然开始收费了,终生版需要39.99美元,不过经过简单的分析后我很轻松的破解了它的pro版,在分析的过程中发现它的原理并不复杂,所以就打算自己也实现一个类似的软件。

截屏常见的方案

在介绍vysor的原理前我先简单介绍一下目前公开的截屏方案。

这是最常见的应用内截屏方法,这个函数的原理就是通过view的Cache来获取一个bitmap对象,然后保存成图片文件,这种截屏方式非常的简单,但是局限行也很明显,首先它只能截取应用内部的界面,甚至连状态栏都不能截取到。其次是对某些view的兼容性也不好,比如webview内的内容也无法截取。

因为Android是基于linux内核,所以我们也能在android中找到framebuffer这个设备,我们可以通过读取/dev/graphics/fb0这个帧缓存文件中的数据来获取屏幕上的内容,但是这个文件是system权限的,所以只有通过root才能读取到其中的内容,并且直接通过framebuffer读取出来的画面还需要转换成rgb才能正常显示。下面是通过adb读取这个文件内容的效果。

  • 反射调用SurfaceControl.screenshot()/Surface.screenshot()

SurfaceControl.screenshot()(低版本是Surface.screenshot())是系统内部提供的截屏函数,但是这个函数是@hide的,所以无法直接调用,需要反射调用。我尝试反射调用这个函数,但是函数返回的是null,后面发现SurfaceControl这个类也是隐藏的,所以从用户代码中无法获取这个类。也有一些方法能够调用到这个函数,比如重新编译一套sdk,或者在源码环境下编译apk,但是这种方案兼容性太差,只能在特定ROM下成功运行。

  • screencap -p xxx.png/screenshot xxx.png

这两个是在shell下调用的命令,通过adb shell可以直接截图,但是在代码里调用则需要系统权限,所以无法调用。可以看到要实现类似vysor的同步操作,可以使用这两个命令来截取屏幕然后传到电脑显示,但是我自己实现后发现这种方式非常的卡,因为这两个命令不能压缩图片,所以导致获取和生成图片的时间非常长。

  • MediaProjection,VirtualDisplay (>=5.0)

在5.0以后,google开放了截屏的接口,可以通过”虚拟屏幕”来录制和截取屏幕,不过因为这种方式会弹出确认对话框,并且只在5.0上有效,所以我没有对这种方案做深入的研究。

可以看到,上述方案中并没有解决方案能够做到兼容性和效率都非常完美,但是我在接触到vysor后发现它不但画面清晰,流畅,而且不需要root。那么它是用了什么黑科技呢?下面我们反编译它的代码来研究一下它的实现机制。

vysor原理

反编译vysor的apk后可以发现它的代码并不多,通过分析后我发现它的核心代码在Main这个类中。

首先来看Main函数的main方法,这个方法比较长,这里直接贴出源码。

public static void main(String[] args) throws Exception {
        if (args.length > 0) {
            commandLinePassword = args[0];
            Log.i(LOGTAG, "Received command line password: " + commandLinePassword);
        }
        Looper.prepare();
        looper = Looper.myLooper();
        AsyncServer server = new AsyncServer();
        AsyncHttpServer httpServer = new AsyncHttpServer() {
            protected boolean onRequest(AsyncHttpServerRequest request, AsyncHttpServerResponse response) {
                Log.i(Main.LOGTAG, request.getHeaders().toString());
                return super.onRequest(request, response);
            }
        };
        String str = "getInstance";
        Object[] objArr = new Object[0];
        InputManager im = (InputManager) InputManager.class.getDeclaredMethod(r20, new Class[0]).invoke(null, objArr);
        str = "obtain";
        MotionEvent.class.getDeclaredMethod(r20, new Class[0]).setAccessible(true);
        str = "injectInputEvent";
        Method injectInputEventMethod = InputManager.class.getMethod(r20, new Class[]{InputEvent.class, Integer.TYPE});
        KeyCharacterMap kcm = KeyCharacterMap.load(-1);
        Class cls = Class.forName("android.os.ServiceManager");
        Method getServiceMethod = cls.getDeclaredMethod("getService", new Class[]{String.class});
        IClipboard clipboard = IClipboard.Stub.asInterface((IBinder) getServiceMethod.invoke(null, new Object[]{"clipboard"}));
        clipboard.addPrimaryClipChangedListener(new AnonymousClass3(clipboard), null);
        IPowerManager pm = IPowerManager.Stub.asInterface((IBinder) getServiceMethod.invoke(null, new Object[]{"power"}));
        IWindowManager wm = IWindowManager.Stub.asInterface((IBinder) getServiceMethod.invoke(null, new Object[]{"window"}));
        IRotationWatcher watcher = new Stub() {
            public void onRotationChanged(int rotation) throws RemoteException {
                if (Main.webSocket != null) {
                    Point displaySize = SurfaceControlVirtualDisplayFactory.getCurrentDisplaySize();
                    JSONObject json = new JSONObject();
                    try {
                        json.put("type", "displaySize");
                        json.put("screenWidth", displaySize.x);
                        json.put("screenHeight", displaySize.y);
                        json.put("nav", Main.hasNavBar());
                        Main.webSocket.send(json.toString());
                    } catch (JSONException e) {
                    }
                }
            }
        };
        wm.watchRotation(watcher);
        httpServer.get("/screenshot.jpg", new AnonymousClass5(wm));
        httpServer.websocket("/input", "mirror-protocol", new AnonymousClass6(watcher, im, injectInputEventMethod, pm, wm, kcm));
        httpServer.get("/h264", new AnonymousClass7(im, injectInputEventMethod, pm, wm));
        Log.i(LOGTAG, "Server starting");
        AsyncServerSocket rawSocket = server.listen(null, 53517, new AnonymousClass8(wm));
        if (httpServer.listen(server, 53516) == null || rawSocket == null) {
            System.out.println("No server socket?");
            Log.e(LOGTAG, "No server socket?");
            throw new AssertionError("No server socket?");
        }
        System.out.println("Started");
        Log.i(LOGTAG, "Waiting for exit");
        Looper.loop();
        Log.i(LOGTAG, "Looper done");
        server.stop();
        if (current != null) {
            current.stop();
            current = null;
        }
        Log.i(LOGTAG, "Done!");
        System.exit(0);
    }复制代码

这个软件koushikdutta是由开发的,这个团队以前发布过一个非常流行的开源网络库:async。在这个项目中也用到了这个开源库。main函数主要是新建了一个httpserver然后开放了几个接口,通过screenshot.jpg获取截图,通过socket input接口来发送点击信息,通过h264这个接口来获取实时的屏幕视频流。每一个接口都有对应的响应函数,这里我们主要研究截图,所以就看screenshot这个接口。h264这个接口传输的是实时的视频流,所以就流畅性来说应该会更好,它也是通过virtualdisplay来实现的有兴趣的读者可以自行研究。

接下来我们来看screenshot对应的响应函数AnonymousClass5的实现代码。

* renamed from: com.koushikdutta.vysor.Main.5 */
    static class AnonymousClass5 implements HttpServerRequestCallback {
        final /* synthetic */ IWindowManager val$wm;

        AnonymousClass5(IWindowManager iWindowManager) {
            this.val$wm = iWindowManager;
        }

        public void onRequest(AsyncHttpServerRequest request, AsyncHttpServerResponse response) {
            if (Main.checkPassword(request.getQuery().getString("password"))) {
                Log.i(Main.LOGTAG, "screenshot authentication success");
                try {
                    Bitmap bitmap = EncoderFeeder.screenshot(this.val$wm);
                    ByteArrayOutputStream bout = new ByteArrayOutputStream();
                    bitmap.compress(CompressFormat.JPEG, 100, bout);
                    bout.flush();
                    response.send("image/jpeg", bout.toByteArray());
                    return;
                } catch (Exception e) {
                    response.code(500);
                    response.send(e.toString());
                    return;
                }
            }
            Log.i(Main.LOGTAG, "screenshot authentication failed");
            response.code(401);
            response.send("Not Authorized.");
        }
    }复制代码

这个类传入了一个wm类,这个类是用来监听屏幕旋转的,这里不用管它。另外在vysor开始运行时,会随机生成一个验证码,只有验证通过才能进行连接,所以这里有一个验证的过程,这里也不过管。可以看到这个类定义的响应函数的代码非常简单,就是通过EncoderFeeder.screenshot()函数来过去截图的bitmap,然后返回给请求端。那么EncoderFeeder.screenshot这个函数是怎样实现截图的呢?

public static Bitmap screenshot(IWindowManager wm) throws Exception {
        String surfaceClassName;
        Point size = SurfaceControlVirtualDisplayFactory.getCurrentDisplaySize(false);
        if (VERSION.SDK_INT <= 17) {
            surfaceClassName = "android.view.Surface";
        } else {
            surfaceClassName = "android.view.SurfaceControl";
        }
        Bitmap b = (Bitmap) Class.forName(surfaceClassName).getDeclaredMethod("screenshot", new Class[]{Integer.TYPE, Integer.TYPE}).invoke(null, new Object[]{Integer.valueOf(size.x), Integer.valueOf(size.y)});
        int rotation = wm.getRotation();
        if (rotation == 0) {
            return b;
        }
        Matrix m = new Matrix();
        if (rotation == 1) {
            m.postRotate(-90.0f);
        } else if (rotation == 2) {
            m.postRotate(-180.0f);
        } else if (rotation == 3) {
            m.postRotate(-270.0f);
        }
        return Bitmap.createBitmap(b, 0, 0, size.x, size.y, m, false);
    }复制代码

这里的截图的核心代码也是反射调用Surface/SurfaceControl的screenshot方法。但是我们前面已经了解到,这个类只有在系统权限下才能获取到,那么vysor又是怎么调用到这个函数的呢?我们可以确认的是vysor不是通过重编译sdk和使用系统签名来完成的,因为那样只能对特定的rom适用。

当时看到这里的代码后我也非常困惑,vysor是怎么调用到这个类的。我注意到了vysor的核心代码不是在某个Activity或者Service中而是在一个Main类中,按照一般的逻辑来说,这种实时传屏应该是放在Service中不断截屏然后发给服务端,所以我决定再看下它的服务端的代码。

vysor的服务端是一个chrome插件,用javascript写成的,所以找到源码比java更加简单。虽然js经过混淆,但是很容易的可以通过一些工具来解密。然后就是分析它的代码了,终于被我找到了关键的代码。

function y(e, t, n) {
        m(e, "Connecting...");

        function o(o) {
            var i = Math.round(Math.random() * (1 << 30)).toString(16);
            var r = "echo -n " + i + " > /data/local/tmp/vysor.pwd ; chmod 600 /data/local/tmp/vysor.pwd";
            Adb.shell({
                command: "ls -l /system/bin/app_process*",
                serialno: e
            }, function(s) {
                var c = "/system/bin/app_process";
                if (s && s.indexOf("app_process32") != -1) {
                    c += "32"
                }
                Adb.sendClientCommand({
                    command: 'shell:sh -c "CLASSPATH=' + o + " " + c + " /system/bin com.koushikdutta.vysor.Main " + i + '"',
                    serialno: e
                }, function(o) {
                    Adb.shell({
                        serialno: e,
                        command: 'sh -c "' + r + '"'
                    }, function(e) {
                        Socket.eat(o);
                        n(t, i)
                    })
                })
            })
        }复制代码

可以看到上面的代码是调用了adb shell命令来启动com.koushikdutta.vysor.Main类,并且上面获取了app_process这个程序。相信对android熟悉读者已经明白它的原理了。我简单解释一下。我们已经知道Surface/SurfaceControl这两个类是需要具有相应权限的程序才能调用到,用户进程无法获取到。adb shell可以调用screencap或者screenshot来截取屏幕,那就说明adb shell具有截屏的权限。Surface/SurfaceControl和screenshot/screencap它们内部的实现机制应该是相同的,所以也就是说adb shell是具有截屏权限的也就是能够调用到Surface/SurfaceControl。那么我们怎么通过adb shell来调用到这两个类呢,答案就是app_process。app_process可以直接运行一个普通的java类,详细的资料大家可以在网上找到。也就是说我们通过adb shell运行app_process,然后通过app_process来运行一个java类,在java类中就可以访问到Surface/SurfaceControl这两个类,是不是很巧妙?

理论有了,下面我们来通过代码验证。这里我们可以直接使用vysor的代码。因为是测试用所以我没有添加其他功能。

public class Main {


    static Looper looper;

    public static void main(String[] args) {

        AsyncHttpServer httpServer = new AsyncHttpServer() {
            protected boolean onRequest(AsyncHttpServerRequest request, AsyncHttpServerResponse response) {
                return super.onRequest(request, response);
            }
        };

        Looper.prepare();
        looper = Looper.myLooper();
        System.out.println("Andcast Main Entry!");
        AsyncServer server = new AsyncServer();
        httpServer.get("/screenshot.jpg", new AnonymousClass5());
        httpServer.listen(server, 53516);

        Looper.loop();

    }

    /* renamed from: com.koushikdutta.vysor.Main.5 */
    static class AnonymousClass5 implements HttpServerRequestCallback {

        public void onRequest(AsyncHttpServerRequest request, AsyncHttpServerResponse response) {
                try {
                    Bitmap bitmap = ScreenShotFb.screenshot();
                    ByteArrayOutputStream bout = new ByteArrayOutputStream();
                    bitmap.compress(Bitmap.CompressFormat.JPEG, 100, bout);
                    bout.flush();
                    response.send("image/jpeg", bout.toByteArray());
                    return;
                } catch (Exception e) {
                    response.code(500);
                    response.send(e.toString());
                    return;
                }
        }
    }
}复制代码

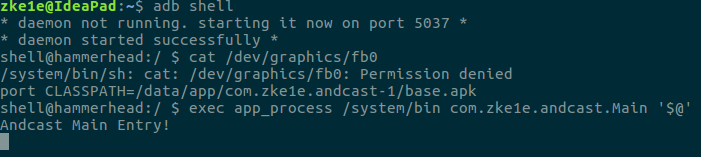

编译成apk然后安装后,我们使用adb shell来运行这个类,主要方法如下,首先导出classpath,否则会提示找不到类。

export CLASSPATH=/data/app/com.zke1e.andcast-1/base.apk
复制代码

然后调用app_process来启动这个类。


exec app_process /system/bin com.zke1e.andcast.Main '$@'
复制代码

可以看到类已经成功运行了,正在监听请求。

然后使用adb forward转发端口。


adb forward tcp:53516 tcp:53516
复制代码

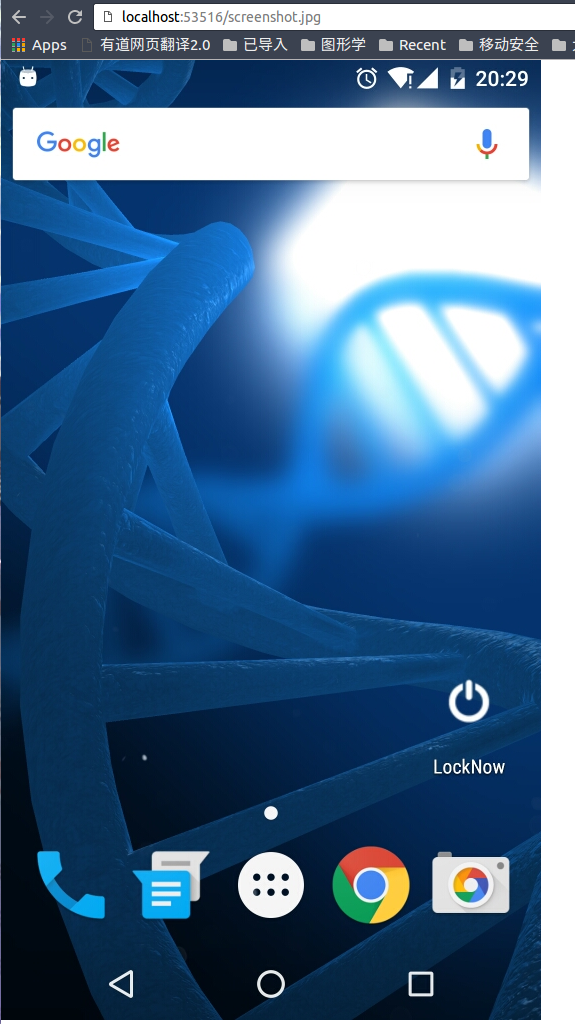

最后在浏览器里访问,就可以获取截图了。

当然只有简单的截图功能是不够,我们需要能够流畅实时的传输android的屏幕,并且能够在电脑上控制,经过两天的编写,我使用java实现了类似vysor的功能。从流畅度和清晰度上都和vysor差不多,后续还会考虑加入文件传输和声音传输等功能。最近计划编写一个java版的android反编译集成环境,类似android killer。因为android killer只能在windows上使用,而linux下没有类似的方面的软件。到时这个同步软件可以作为插件和反编译套件集成。最后放一张截图。

查看图片

更新

经过一段时间的研究,最后实现了将传输的截图改成了h264码流,提高的流畅度和稳定性,然后将接受端放在了浏览器中,实现了可以在浏览器中对android手机进行控制,下面是截图。

查看图片
