Android PorterDuffXferMode 防坑指南

菜鸡wing遇敌PorterDuffXferMode，不料过于轻敌，应战吃力。随后与其大战三天三夜，三百余回合不分胜负。幸得 @咪咪控 相助，侥幸获胜。

关键字：PorterDuffXferMode  错误 不正确  不达到预期  bug

（说人话）  PorterDuffXferMode总是不能按照效果图预期的效果执行。关于PorterDuffXferMode的错误显示是一个对初学者十分深的坑，到底是bug呢，还是有需要注意的地方呢。这里就跟随我 带上手电筒，去一探究竟。

转载请注明出处：http://blog.csdn.net/wingichoy/article/details/50534175

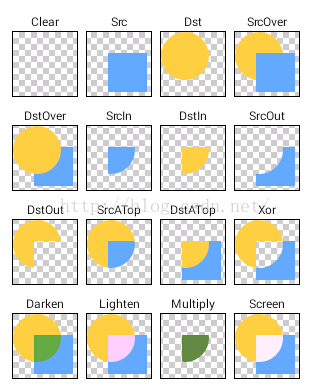

首先，大家都知道有一个图片：

然后，大部分时候 是看到了觉得很神奇，就跃跃欲试，尤其是src_in  和dstIn可以实现遮罩效果，例如圆角图片 圆形图片都用了这种模式。

于是就挨个测试各种模式是否生效，结果往往不能达到预期效果。我们来做个测试。

从最简单的开始：

1.直接在canvas上面绘制图形：

  @Override
    protected void onDraw(Canvas canvas) {
        //dst
        canvas.drawRect(20,20,80,80,mDstPaint);

        //src
        canvas.drawCircle(30,30,30,mSrcPaint);

    }

原图效果是这样的：

现在加一个mode上来，XOR

    @Override
    protected void onDraw(Canvas canvas) {
        //dst
        canvas.drawRect(20,20,80,80,mDstPaint);
        mSrcPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.XOR));
        //src
        canvas.drawCircle(30,30,30,mSrcPaint);

    }

跑起来的结果是这样的：

WTF！！？？ 这是什么鬼。不应该是相交部分消失吗。 网上说“硬件加速”对这个有影响，那么在构造器里关闭硬件加速试一下：

 public TestView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        mDstPaint = new Paint();
        mSrcPaint = new Paint();
        mDstPaint.setColor(Color.YELLOW);
        mSrcPaint.setColor(Color.BLUE);
        setLayerType(View.LAYER_TYPE_SOFTWARE, null);
    }

运行的结果：

这下正常了。相交的部分消失了。

结论1：硬件加速对PorterDuffXferMode有影响，使用前请关闭硬件加速。

那么这下真的天下太平了吗？nonono~不要太天真，不然怎么能叫万丈深渊呢。

继续试验其他模式：  将模式改为SRC_IN

WTF？？？？？跟效果图根本不一致好吗！！！！ 在试试DST_IN

你确定你没有在逗我？？？？  怎么是这个鬼东西。  （当时鼓捣了我三天四夜，一直在日狗，不过先别急，慢慢来。）

为什么一定要按照那个效果图来呢。。。 因为特么的那个图是官方的一个demo。。 那么我们就来看看这个demo长什么样！

package io.appium.android.apis.graphics;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapShader;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Matrix;
import android.graphics.Paint;
import android.graphics.PorterDuff;
import android.graphics.PorterDuffXfermode;
import android.graphics.RectF;
import android.graphics.Shader;
import android.graphics.Xfermode;
import android.os.Bundle;
import android.view.View;

public class Xfermodes extends GraphicsActivity {

    // create a bitmap with a circle, used for the "dst" image
    static Bitmap makeDst(int w, int h) {
        Bitmap bm = Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_8888);
        Canvas c = new Canvas(bm);
        Paint p = new Paint(Paint.ANTI_ALIAS_FLAG);

        p.setColor(0xFFFFCC44);
        c.drawOval(new RectF(0, 0, w*3/4, h*3/4), p);
        return bm;
    }

    // create a bitmap with a rect, used for the "src" image
    static Bitmap makeSrc(int w, int h) {
        Bitmap bm = Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_8888);
        Canvas c = new Canvas(bm);
        Paint p = new Paint(Paint.ANTI_ALIAS_FLAG);

        p.setColor(0xFF66AAFF);
        c.drawRect(w/3, h/3, w*19/20, h*19/20, p);
        return bm;
    }

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(new SampleView(this));
    }

    private static class SampleView extends View {
        private static final int W = 64;
        private static final int H = 64;
        private static final int ROW_MAX = 4;   // number of samples per row

        private Bitmap mSrcB;
        private Bitmap mDstB;
        private Shader mBG;     // background checker-board pattern

        private static final Xfermode[] sModes = {
            new PorterDuffXfermode(PorterDuff.Mode.CLEAR),
            new PorterDuffXfermode(PorterDuff.Mode.SRC),
            new PorterDuffXfermode(PorterDuff.Mode.DST),
            new PorterDuffXfermode(PorterDuff.Mode.SRC_OVER),
            new PorterDuffXfermode(PorterDuff.Mode.DST_OVER),
            new PorterDuffXfermode(PorterDuff.Mode.SRC_IN),
            new PorterDuffXfermode(PorterDuff.Mode.DST_IN),
            new PorterDuffXfermode(PorterDuff.Mode.SRC_OUT),
            new PorterDuffXfermode(PorterDuff.Mode.DST_OUT),
            new PorterDuffXfermode(PorterDuff.Mode.SRC_ATOP),
            new PorterDuffXfermode(PorterDuff.Mode.DST_ATOP),
            new PorterDuffXfermode(PorterDuff.Mode.XOR),
            new PorterDuffXfermode(PorterDuff.Mode.DARKEN),
            new PorterDuffXfermode(PorterDuff.Mode.LIGHTEN),
            new PorterDuffXfermode(PorterDuff.Mode.MULTIPLY),
            new PorterDuffXfermode(PorterDuff.Mode.SCREEN)
        };

        private static final String[] sLabels = {
            "Clear", "Src", "Dst", "SrcOver",
            "DstOver", "SrcIn", "DstIn", "SrcOut",
            "DstOut", "SrcATop", "DstATop", "Xor",
            "Darken", "Lighten", "Multiply", "Screen"
        };

        public SampleView(Context context) {
            super(context);

            mSrcB = makeSrc(W, H);
            mDstB = makeDst(W, H);

            // make a ckeckerboard pattern
            Bitmap bm = Bitmap.createBitmap(new int[] { 0xFFFFFFFF, 0xFFCCCCCC,
                                            0xFFCCCCCC, 0xFFFFFFFF }, 2, 2,
                                            Bitmap.Config.RGB_565);
            mBG = new BitmapShader(bm,
                                   Shader.TileMode.REPEAT,
                                   Shader.TileMode.REPEAT);
            Matrix m = new Matrix();
            m.setScale(6, 6);
            mBG.setLocalMatrix(m);
        }

        @Override protected void onDraw(Canvas canvas) {
            canvas.drawColor(Color.WHITE);

            Paint labelP = new Paint(Paint.ANTI_ALIAS_FLAG);
            labelP.setTextAlign(Paint.Align.CENTER);

            Paint paint = new Paint();
            paint.setFilterBitmap(false);

            canvas.translate(15, 35);

            int x = 0;
            int y = 0;
            for (int i = 0; i < sModes.length; i++) {
                // draw the border
                paint.setStyle(Paint.Style.STROKE);
                paint.setShader(null);
                canvas.drawRect(x - 0.5f, y - 0.5f,
                                x + W + 0.5f, y + H + 0.5f, paint);

                // draw the checker-board pattern
                paint.setStyle(Paint.Style.FILL);
                paint.setShader(mBG);
                canvas.drawRect(x, y, x + W, y + H, paint);

                // draw the src/dst example into our offscreen bitmap
                int sc = canvas.saveLayer(x, y, x + W, y + H, null,
                                          Canvas.MATRIX_SAVE_FLAG |
                                          Canvas.CLIP_SAVE_FLAG |
                                          Canvas.HAS_ALPHA_LAYER_SAVE_FLAG |
                                          Canvas.FULL_COLOR_LAYER_SAVE_FLAG |
                                          Canvas.CLIP_TO_LAYER_SAVE_FLAG);
                canvas.translate(x, y);
                canvas.drawBitmap(mDstB, 0, 0, paint);
                paint.setXfermode(sModes[i]);
                canvas.drawBitmap(mSrcB, 0, 0, paint);
                paint.setXfermode(null);
                canvas.restoreToCount(sc);

                // draw the label
                canvas.drawText(sLabels[i],
                                x + W/2, y - labelP.getTextSize()/2, labelP);

                x += W + 10;

                // wrap around when we've drawn enough for one row
                if ((i % ROW_MAX) == ROW_MAX - 1) {
                    x = 0;
                    y += H + 30;
                }
            }
        }
    }
}

一点一点看，截取onDraw里面的片段，这里

canvas.drawBitmap(mDstB, 0, 0, paint);
                paint.setXfermode(sModes[i]);
                canvas.drawBitmap(mSrcB, 0, 0, paint);
                paint.setXfermode(null);

他是画了两个bitmap。网上有人说好像只对bitmap生效，那到底是不是这样呢。我们来试验一下。

我们新定义一个canvas  再定义一个bitmap   现在bitmap上画出来src  然后将bitmap画到canvas上：

 public TestView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        mDstPaint = new Paint();
        mSrcPaint = new Paint();
        mDstPaint.setColor(Color.YELLOW);
        mSrcPaint.setColor(Color.BLUE);
        setLayerType(View.LAYER_TYPE_SOFTWARE, null);
        mSrcBitmap = Bitmap.createBitmap(50,50, Bitmap.Config.ARGB_8888);
        mCanvas = new Canvas(mSrcBitmap);
    }

 @Override
    protected void onDraw(Canvas canvas) {
        //dst
        canvas.drawRect(20,20,80,80,mDstPaint);

        //src
//        mSrcPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.DST_IN));


        mCanvas.drawCircle(25,25,25,mSrcPaint);

        canvas.drawBitmap(mSrcBitmap,0,0,null);


    }

现在的效果是这样的：

加一个XOR 试试。。

日了狗了！！！！！没反应啊，到底是什么鬼。

是不是两个都需要bitmap才可以呢，再创建一个dstBitmap和dstCanvas？

        mDstBitmap =  Bitmap.createBitmap(50,50, Bitmap.Config.ARGB_8888);
        mDstCanvas = new Canvas(mDstBitmap);

加一个XOR 试试

 @Override
    protected void onDraw(Canvas canvas) {
        //dst
        mDstCanvas.drawRect(20,20,80,80,mDstPaint);

        canvas.drawBitmap(mDstBitmap,0,0,mDstPaint);

        //src
        mSrcPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.XOR));


        mSrcCanvas.drawCircle(25,25,25,mSrcPaint);

        canvas.drawBitmap(mSrcBitmap,0,0,mSrcPaint);


    }

效果如下：

终于他妈的出来了！！！！那其他效果呢？

clear

一致的！！！！好激动有没有！！！！搞了4天 越来越接近结论了！！！

结论2：只有两个bitmap的时候，才可以生效。

不要高兴太早。。如果坑到这里就完了，那还叫坑么。

继续试。。嗯 好多模式都是一致的。

直到！！！SRC_IN和DST_IN ，会发现。。。都消失了。 为毛呢？？

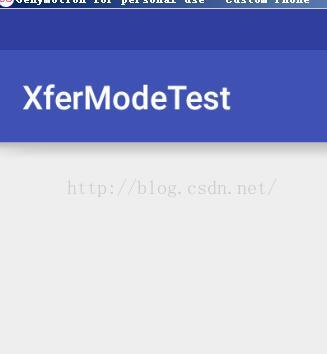

检查代码  发现 在往bitmap画圆之前就set了mode  这样会有影响

 @Override
    protected void onDraw(Canvas canvas) {
        //dst
        mDstCanvas.drawRect(20,20,80,80,mDstPaint);

        canvas.drawBitmap(mDstBitmap,0,0,mDstPaint);

        //src
 mSrcCanvas.drawCircle(25,25,25,mSrcPaint);
        //再画圆之后 设置mode
        mSrcPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.XOR));



        canvas.drawBitmap(mSrcBitmap,0,0,mSrcPaint);


    }

发现

艹！！！！！！终于好了！！！！！！！！经过不懈努力！！！撒花！*★,°*:.☆\(￣▽￣)/$:*.°★* 。

其实我们刚才bitmap的大小是一样的。 然后都是从0,0开始 完全覆盖了。

那么错开一点点 是什么效果呢，调整代码如下

protected void onDraw(Canvas canvas) {
        //dst
        mDstCanvas.drawRect(20,20,80,80,mDstPaint);

        canvas.drawBitmap(mDstBitmap,20,20,mDstPaint);

        //src


        mSrcCanvas.drawCircle(25,25,25,mSrcPaint);

        mSrcPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));
        canvas.drawBitmap(mSrcBitmap,0,0,mSrcPaint);


    }

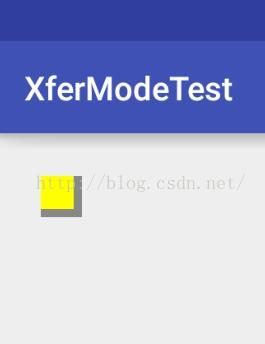

效果如下：

可以看有效果了！！！！ 但是是一个什么鬼！！！  矩形缺角？？加蓝色一点？？

这样看是很难看出效果的。。来调整一下bitmap的底色 和矩形的大小：

把两个bitmap的底色都画成灰色， 矩形不要占满画布 留出空间

mDstCanvas.drawColor(Color.GRAY);

  @Override
    protected void onDraw(Canvas canvas) {
        //dst  黄色
        mDstCanvas.drawRect(0,0,40,40,mDstPaint);

        canvas.drawBitmap(mDstBitmap,20,20,mDstPaint);

        //src   蓝色


        mSrcCanvas.drawCircle(25,25,25,mSrcPaint);

        canvas.drawBitmap(mSrcBitmap,0,0,mSrcPaint);


    }

效果如下。。  嗯 这样就是两个bitmap了。。很明了  bitmap的内容 位置，

然后再搞SRC_IN模式

dst_in



那么把bitmap底色去掉。 改成透明的呢？

dst_in：

SRC_IN：

总结3：两个bitmap位置不完全重叠的效果如上,并不能总结出效果，要按实际效果来。

---------------------------------------------------------------------------------------------------------华丽丽的分割线-----------------------------------------------------------------------------------------

最终大总结，如果想让PorterDuffXferMode按照预期Demo（或者效果图）的效果图像实现，必须满足以下条件：

1、关闭硬件加速。

2、两个bitmap大小尽量一样。

3、背景色为透明色。

4、如果两个bitmap位置不完全一样，可能也是预期效果，只不过你看到的效果和你自己脑补的预期效果不一致。

最后想再说几句。鼓捣这个模式鼓捣了几乎一周，每天晚上下班都在搞。查了无数资料。但是好多不完整，甚至有一些误导性。所以为了避免后来者入坑。亲自试验，尽量总结。 如果有说的不正确的地方请及时向我提出。我会及时改正。
