Hello，大家好，我是Clock。这周为大家带来一篇关于自定义控件的文章，这也是我本人第一次写关于自定义控件的文章，希望可以写得言简意赅，通熟易懂点。
前言
我身边有一部分开发的小伙伴，存在着这样一种习惯。某一天，突然看到某一款 App 上有个很漂亮的自定义控件（动画）效果，就会绞尽脑子想办法去自己实现一发。当然，我自己也是属于这类型的骚年，看到某种效果就会手痒难耐琢磨着实现套路。个人觉得这是一种需求驱动进步的方法，当你绞尽脑子去实现自己想要的效果时，你就会发现你对 Android 自定义控件（动画）的知识体系认识越深，久而久之，自己也能轻松的造出各种控件（动画）效果。要是哪天，产品童鞋拿着个原型（或者对着某款 App ）跟你讲：“XXXX，你看这个效果我们能不能实现？”，然后你瞥了一眼，胸有成竹丢回一句：“开玩笑，还有我实现不了的效果？”。想想心里是不是有点小激动？好了，差不多要说回正题了，这是我第一篇关于自定义控件的文章，以也会陆续穿插更新此类型的文章，希望大家能够喜欢。（偷偷剧透下，我下篇文章是关于性能优化的干货。当然我自己觉得很干货，希望到时候发出来不要打脸，哈哈哈！）
实现效果

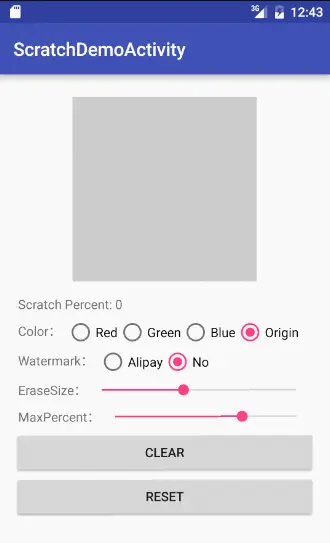

说了这么多，还是先给大家看看最终的实现效果先
上面只是基本实现效果的一部分，你会看到下方还有很多其他控件，它们是用来干嘛的，接下来即将为你揭晓一切。
基本实现
日常生活中，我们对刮奖效果想必不会陌生，其原理就是通过在原有图案和文字上添加刮层来实现的。如果我们想看到刮层后面藏的图案和文字是什么，势必要通过刮开刮层才行。知道了这样的套路，就可以开始整理一下编码实现思路，然后愉快开干。
我一开始的实现思路是想通过重写 ImageView 和 TextView ，然后在分别用代码在图像和文字上添加图层，这样的话就能实现出效果了。然而回头一想，不对，这种实现存在的局限性比较大。如果照这种思路实现，那么刮层下面只能存在图片或者文字，如果产品经理要求同时存在图片和文字呢？要求存在两张图片呢？要求同时存在图片和文字，且文字放在图片的上（下、左、右）呢？...我们都知道，世界上最善变的除了妹纸的心，就是产品经理和他们的需求了。于是，便想出另外一种实现思路，直接继承 View 来实现一个刮层，让这个刮层和图片以及文字不产生任何依赖，再结合 FrameLayout 将刮层放置最上一层，刮层之下你想放多少图片文字，图片文字要怎么布局摆放都行。到此，思路明确，可以愉快的开始编码了。
第一步：绘制出刮层效果。
package com.clock.scratch;
import ...;
/**
* Created by Clock on 2016/8/26.
*/
public class ScratchView extends View {
...
public ScratchView(Context context) {
super(context);
TypedArray typedArray = context.obtainStyledAttributes(R.styleable.ScratchView);
init(typedArray);
}
...
private void init(TypedArray typedArray) {
...
mMaskColor = typedArray.getColor(R.styleable.ScratchView_maskColor, DEFAULT_MASKER_COLOR);
mMaskPaint = new Paint();
mMaskPaint.setAntiAlias(true);//抗锯齿
mMaskPaint.setDither(true);//防抖
setMaskColor(mMaskColor);
...
}
/**
* 设置蒙板颜色
*
* @param color 十六进制颜色值，如：0xffff0000（不透明的红色）
*/
public void setMaskColor(int color) {
mMaskPaint.setColor(color);
}
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
canvas.drawBitmap(mMaskBitmap, 0, 0, mBitmapPaint);//绘制图层遮罩
}
@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
super.onSizeChanged(w, h, oldw, oldh);
createMasker(w, h);
}
/**
* 创建蒙层
*
* @param width
* @param height
*/
private void createMasker(int width, int height) {
mMaskBitmap = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888);
mMaskCanvas = new Canvas(mMaskBitmap);
Rect rect = new Rect(0, 0, width, height);
mMaskCanvas.drawRect(rect, mMaskPaint);//绘制生成和控件大小一致的遮罩 Bitmap
}
}
上面的代码思路如下：
- 创建出继承于 View 的自定义控件 ScratchView，同时在init() 函数中初始化各类参数设置。如刮层的颜色等等；
- 为了方便设置，需要把参数抽离成控件的自定义属性，同时 ScratchView 类中提供 set 方法，供代码调用。如刮层的颜色属性就是 maskColor ，其在类中对应的方法就是 setMaskColor；
- 在 onSizeChanged 中，利用 View 已经 Measure 完毕，可以获得 View 的宽高，并使用 Canvas 来初始化生成 mMaskBitmap 用于制作刮层；
- 在 onDraw 中，利用 canvas.drawBitmap 将 onSizeChanged 中初始化生成 mMaskBitmap 绘制显示到界面，生成刮层；

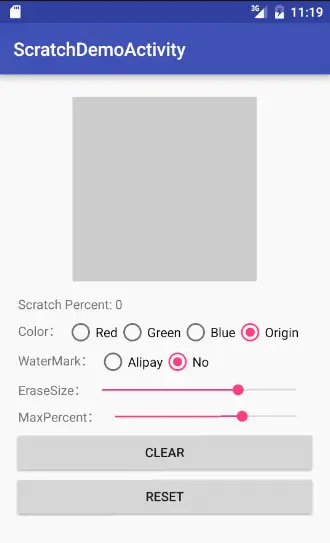

在 Demo 中添加如下布局，看下效果：
到此，我们已经获得了一个刮层的实现效果，同时可以直接在 xml 布局和 java 代码中设置刮层的颜色了。但是这时候，只是空有刮层，并没有实现刮开的效果，接下来继续添加实现代码。
第二步：实现刮开效果。
package com.clock.scratch;
import ...;
public class ScratchView extends View {
public ScratchView(Context context) {
super(context);
TypedArray typedArray = context.obtainStyledAttributes(R.styleable.ScratchView);
init(typedArray);
}
private void init(TypedArray typedArray) {
mEraseSize = typedArray.getFloat(R.styleable.ScratchView_eraseSize, DEFAULT_ERASER_SIZE);
...
mErasePaint = new Paint();
mErasePaint.setAntiAlias(true);
mErasePaint.setDither(true);
mErasePaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR));//设置擦除效果
mErasePaint.setStyle(Paint.Style.STROKE);
mErasePaint.setStrokeCap(Paint.Cap.ROUND);//设置笔尖形状，让绘制的边缘圆滑
setEraserSize(mEraseSize);
mErasePath = new Path();
ViewConfiguration viewConfiguration = ViewConfiguration.get(getContext());
mTouchSlop = viewConfiguration.getScaledTouchSlop();
}
/**
* 设置橡皮檫尺寸大小（默认大小是 60）
*
* @param eraserSize 橡皮檫尺寸大小
*/
public void setEraserSize(float eraserSize) {
mErasePaint.setStrokeWidth(eraserSize);
}
@Override
public boolean onTouchEvent(MotionEvent event) {
int action = event.getAction();
switch (action) {
case MotionEvent.ACTION_DOWN:
startErase(event.getX(), event.getY());
invalidate();
return true;
case MotionEvent.ACTION_MOVE:
erase(event.getX(), event.getY());
invalidate();
return true;
case MotionEvent.ACTION_UP:
stopErase();
invalidate();
return true;
default:
break;
}
return super.onTouchEvent(event);
}
/**
* 开始擦除
*
* @param x
* @param y
*/
private void startErase(float x, float y) {
mErasePath.reset();
mErasePath.moveTo(x, y);
this.mStartX = x;
this.mStartY = y;
}
/**
* 擦除
*
* @param x
* @param y
*/
private void erase(float x, float y) {
int dx = (int) Math.abs(x - mStartX);
int dy = (int) Math.abs(y - mStartY);
if (dx >= mTouchSlop || dy >= mTouchSlop) {
this.mStartX = x;
this.mStartY = y;
mErasePath.lineTo(x, y);
mMaskCanvas.drawPath(mErasePath, mErasePaint);
mErasePath.reset();
mErasePath.moveTo(mStartX, mStartY);
}
}
/**
* 停止擦除
*/
private void stopErase() {
this.mStartX = 0;
this.mStartY = 0;
mErasePath.reset();
}
}
上面的代码思路如下：
- 在 init() 中初始化 mErasePaint 和 mErasePath ，并设置 mErasePaint 的 Xfermode 为 PorterDuff.Mode.CLEAR 用于后面制造出刮奖效果；
- 重写 onTouchEvent 函数，处理触摸事件 ACTION_DOWN 、 ACTION_MOVE 、 ACTION_UP 等三种事件类型，并利用 mErasePath 记录手指滑动轨迹，再用 mMaskCanvas 将滑动轨迹绘制到第一步生成的 mMaskBitmap 上 ，最后通过调用 invalidate() 引起 View 的重绘生成刮开效果；
- 为了防止滑动过于灵敏，我们需要对滑动做一个判断就是通过系统提供的 viewConfiguration.getScaledTouchSlop() 获取系统认为的最小滑动距离，当等于或者超过这个距离时，才认为是在滑动，这就是为什么我在 erase() 要加 dx >= mTouchSlop || dy >= mTouchSlop 的判断；
- 为了控制刮痕的粗细，和前面设置刮层的颜色一样，同样为 ScratchView 自定义一个属性 eraseSize 实现在 xml 中控制。同时，在 Java 代码中提供调用方法；
到此，一个基本的刮奖效果已经完成了，我们来看看实现效果如何。
以上两步仅仅完成基础效果而已了，接下来我们来做一些优化。
效果优化
第一步优化：添加水印
很多刮奖的效果都会有在刮层上添加自家 logo 做水印效果（这里不知道称为水印合适吗？反正就是大概那个意思）。如下面的支付宝一样
我们在基础实现的第一步中的创建刮层函数里面添加实现代码，同时也添加一个自定义属性和 set 方法可供调用：
/**
* 设置水印图标
*
* @param resId 图标资源id，-1表示去除水印
*/
public void setWatermark(int resId) {
if (resId == -1) {
mWatermark = null;
} else {
Bitmap bitmap = BitmapFactory.decodeResource(getResources(), resId);
mWatermark = new BitmapDrawable(bitmap);
mWatermark.setTileModeXY(Shader.TileMode.REPEAT, Shader.TileMode.REPEAT);
}
}
/**
* 创建蒙层
*
* @param width
* @param height
*/
private void createMasker(int width, int height) {
...
if (mWatermark != null) {//
Rect bounds = new Rect(rect);
mWatermark.setBounds(bounds);
mWatermark.draw(mMaskCanvas);
}
}实现效果如下：
当然，像效果上还有很多可以进行添加，例如还可以加上面支付宝的那种边缘锯齿效果等等，这里就各位童鞋自行脑洞实现啦。
第二步优化：添加相应事件监听器，以及完善一些常用函数。
说到事件监听，我想这里莫过于刮奖完成的事件了吧。对于使用这个控件的开发者，肯定需要在刮完之后做相应的操作，例如，提示用户中奖啦，还是继续努力之类的。怎么样判断刮奖完成呢？这里的实现思路是通过异步计算刮层 mMaskBitmap 中的像素信息值，通过算得透明像素个数占总像素个数的比例，当这个比例超过一定阈值的时候，我们认为刮奖完成了。为什么要说超过一定阈值就算完成，这和现实生活中刮奖一样，你不需要把刮层完全刮得干干净净才能得到结果。当然这个比例是多少，我们同样需要抽离成可动态设置的。再添加监听器接口和设置监听器的 API 即可。实现代码，大致如下：
private void onErase() {
int width = getWidth();
int height = getHeight();
new AsyncTask() {
@Override
protected Boolean doInBackground(Integer... params) {
int width = params[0];
int height = params[1];
int pixels[] = new int[width * height];
mMaskBitmap.getPixels(pixels, 0, width, 0, 0, width, height);//获取覆盖图层中所有的像素信息，stride用于表示一行的像素个数有多少
float erasePixelCount = 0;//擦除的像素个数
float totalPixelCount = width * height;//总像素个数
for (int pos = 0; pos < totalPixelCount; pos++) {
if (pixels[pos] == 0) {//透明的像素值为0
erasePixelCount++;
}
}
int percent = 0;
if (erasePixelCount >= 0 && totalPixelCount > 0) {
percent = Math.round(erasePixelCount * 100 / totalPixelCount);
publishProgress(percent);
}
return percent >= mMaxPercent;
}
@Override
protected void onProgressUpdate(Integer... values) {
super.onProgressUpdate(values);
mPercent = values[0];
onPercentUpdate();
}
@Override
protected void onPostExecute(Boolean result) {
super.onPostExecute(result);
if (result && !mIsCompleted) {//标记擦除，并完成回调
mIsCompleted = true;
if (mEraseStatusListener != null) {
mEraseStatusListener.onCompleted(ScratchView.this);
}
}
}
}.execute(width, height);
}
/**
* 设置擦除监听器
*
* @param listener
*/
public void setEraseStatusListener(EraseStatusListener listener) {
this.mEraseStatusListener = listener;
}
/**
* 擦除状态监听器
*/
public static interface EraseStatusListener {
/**
* 擦除进度
*
* @param percent 进度值，大于0，小于等于100；
*/
public void onProgress(int percent);
/**
* 擦除完成回调函数
*
* @param view
*/
public void onCompleted(View view);
}我们来看看最终效果
到这里，一个完整的刮奖效果自定义控件实现已经完成。不过，这里还有一个问题需要抛给大家共同思考下，就是在判断刮奖是否完成的实现上，我在代码中的实现方式会创建出大量的 int 数组，这样造成后果就是会产生内存抖动。
目前，因为我本人也没想到什么好方案，所以，大家如果有好的思路，不妨在下方留言赐教一下。
总结
第一次写自定义控件这类型的文章，不知道大家看明白实现思路了吗？关于自定义控件，单看文章只能懂其中的思路，结合源代码边动手实践调试再加上文章会更深有体会。需要源代码的童鞋可以到 github.com/D-clock/Scr… 中下载，接下来还有很多关于自定义控件（动画）的文章想写，敬请期待。
