本文是《Redis内部数据结构详解》系列的第五篇。在本文中,我们介绍一个Redis内部数据结构——quicklist。Redis对外暴露的list数据类型,它底层实现所依赖的内部数据结构就是quicklist。

我们在讨论中还会涉及到两个Redis配置(在redis.conf中的ADVANCED CONFIG部分):

list-max-ziplist-size -2
list-compress-depth 0

我们在讨论中会详细解释这两个配置的含义。

注:本文讨论的quicklist实现基于Redis源码的3.2分支。

quicklist概述

Redis对外暴露的上层list数据类型,经常被用作队列使用。比如它支持的如下一些操作:

  • lpush: 在左侧(即列表头部)插入数据。
  • rpop: 在右侧(即列表尾部)删除数据。
  • rpush: 在右侧(即列表尾部)插入数据。
  • lpop: 在左侧(即列表头部)删除数据。

这些操作都是O(1)时间复杂度的。

当然,list也支持在任意中间位置的存取操作,比如lindexlinsert,但它们都需要对list进行遍历,所以时间复杂度较高。

概况起来,list具有这样的一些特点:它是一个有序列表,便于在表的两端追加和删除数据,而对于中间位置的存取具有O(N)的时间复杂度。这不正是一个双向链表所具有的特点吗?

list的内部实现quicklist正是一个双向链表。在quicklist.c的文件头部注释中,是这样描述quicklist的:

A doubly linked list of ziplists

它确实是一个双向链表,而且是一个ziplist的双向链表。

这是什么意思呢?

我们知道,双向链表是由多个节点(Node)组成的。这个描述的意思是:quicklist的每个节点都是一个ziplist。ziplist我们已经在上一篇介绍过。

ziplist本身也是一个有序列表,而且是一个内存紧缩的列表(各个数据项在内存上前后相邻)。比如,一个包含3个节点的quicklist,如果每个节点的ziplist又包含4个数据项,那么对外表现上,这个list就总共包含12个数据项。

quicklist的结构为什么这样设计呢?总结起来,大概又是一个空间和时间的折中:

  • 双向链表便于在表的两端进行push和pop操作,但是它的内存开销比较大。首先,它在每个节点上除了要保存数据之外,还要额外保存两个指针;其次,双向链表的各个节点是单独的内存块,地址不连续,节点多了容易产生内存碎片。
  • ziplist由于是一整块连续内存,所以存储效率很高。但是,它不利于修改操作,每次数据变动都会引发一次内存的realloc。特别是当ziplist长度很长的时候,一次realloc可能会导致大批量的数据拷贝,进一步降低性能。

于是,结合了双向链表和ziplist的优点,quicklist就应运而生了。

不过,这也带来了一个新问题:到底一个quicklist节点包含多长的ziplist合适呢?比如,同样是存储12个数据项,既可以是一个quicklist包含3个节点,而每个节点的ziplist又包含4个数据项,也可以是一个quicklist包含6个节点,而每个节点的ziplist又包含2个数据项。

这又是一个需要找平衡点的难题。我们只从存储效率上分析一下:

  • 每个quicklist节点上的ziplist越短,则内存碎片越多。内存碎片多了,有可能在内存中产生很多无法被利用的小碎片,从而降低存储效率。这种情况的极端是每个quicklist节点上的ziplist只包含一个数据项,这就蜕化成一个普通的双向链表了。
  • 每个quicklist节点上的ziplist越长,则为ziplist分配大块连续内存空间的难度就越大。有可能出现内存里有很多小块的空闲空间(它们加起来很多),但却找不到一块足够大的空闲空间分配给ziplist的情况。这同样会降低存储效率。这种情况的极端是整个quicklist只有一个节点,所有的数据项都分配在这仅有的一个节点的ziplist里面。这其实蜕化成一个ziplist了。

可见,一个quicklist节点上的ziplist要保持一个合理的长度。那到底多长合理呢?这可能取决于具体应用场景。实际上,Redis提供了一个配置参数list-max-ziplist-size,就是为了让使用者可以来根据自己的情况进行调整。

list-max-ziplist-size -2

我们来详细解释一下这个参数的含义。它可以取正值,也可以取负值。

当取正值的时候,表示按照数据项个数来限定每个quicklist节点上的ziplist长度。比如,当这个参数配置成5的时候,表示每个quicklist节点的ziplist最多包含5个数据项。

当取负值的时候,表示按照占用字节数来限定每个quicklist节点上的ziplist长度。这时,它只能取-1到-5这五个值,每个值含义如下:

  • -5: 每个quicklist节点上的ziplist大小不能超过64 Kb。(注:1kb => 1024 bytes)
  • -4: 每个quicklist节点上的ziplist大小不能超过32 Kb。
  • -3: 每个quicklist节点上的ziplist大小不能超过16 Kb。
  • -2: 每个quicklist节点上的ziplist大小不能超过8 Kb。(-2是Redis给出的默认值)
  • -1: 每个quicklist节点上的ziplist大小不能超过4 Kb。

另外,list的设计目标是能够用来存储很长的数据列表的。比如,Redis官网给出的这个教程:Writing a simple Twitter clone with PHP and Redis,就是使用list来存储类似Twitter的timeline数据。

当列表很长的时候,最容易被访问的很可能是两端的数据,中间的数据被访问的频率比较低(访问起来性能也很低)。如果应用场景符合这个特点,那么list还提供了一个选项,能够把中间的数据节点进行压缩,从而进一步节省内存空间。Redis的配置参数list-compress-depth就是用来完成这个设置的。

list-compress-depth 0

这个参数表示一个quicklist两端不被压缩的节点个数。注:这里的节点个数是指quicklist双向链表的节点个数,而不是指ziplist里面的数据项个数。实际上,一个quicklist节点上的ziplist,如果被压缩,就是整体被压缩的。

参数list-compress-depth的取值含义如下:

  • 0: 是个特殊值,表示都不压缩。这是Redis的默认值。
  • 1: 表示quicklist两端各有1个节点不压缩,中间的节点压缩。
  • 2: 表示quicklist两端各有2个节点不压缩,中间的节点压缩。
  • 3: 表示quicklist两端各有3个节点不压缩,中间的节点压缩。
  • 依此类推...

由于0是个特殊值,很容易看出quicklist的头节点和尾节点总是不被压缩的,以便于在表的两端进行快速存取。

Redis对于quicklist内部节点的压缩算法,采用的LZF——一种无损压缩算法。

quicklist的数据结构定义

quicklist相关的数据结构定义可以在quicklist.h中找到:

typedef struct quicklistNode {
    struct quicklistNode *prev;
    struct quicklistNode *next;
    unsigned char *zl;
    unsigned int sz;             /* ziplist size in bytes */
    unsigned int count : 16;     /* count of items in ziplist */
    unsigned int encoding : 2;   /* RAW==1 or LZF==2 */
    unsigned int container : 2;  /* NONE==1 or ZIPLIST==2 */
    unsigned int recompress : 1; /* was this node previous compressed? */
    unsigned int attempted_compress : 1; /* node can't compress; too small */
    unsigned int extra : 10; /* more bits to steal for future usage */
} quicklistNode;

typedef struct quicklistLZF {
    unsigned int sz; /* LZF size in bytes*/
    char compressed[];
} quicklistLZF;

typedef struct quicklist {
    quicklistNode *head;
    quicklistNode *tail;
    unsigned long count;        /* total count of all entries in all ziplists */
    unsigned int len;           /* number of quicklistNodes */
    int fill : 16;              /* fill factor for individual nodes */
    unsigned int compress : 16; /* depth of end nodes not to compress;0=off */
} quicklist;

quicklistNode结构代表quicklist的一个节点,其中各个字段的含义如下:

  • prev: 指向链表前一个节点的指针。
  • next: 指向链表后一个节点的指针。
  • zl: 数据指针。如果当前节点的数据没有压缩,那么它指向一个ziplist结构;否则,它指向一个quicklistLZF结构。
  • sz: 表示zl指向的ziplist的总大小(包括zlbytes, zltail, zllen, zlend和各个数据项)。需要注意的是:如果ziplist被压缩了,那么这个sz的值仍然是压缩前的ziplist大小。
  • count: 表示ziplist里面包含的数据项个数。这个字段只有16bit。稍后我们会一起计算一下这16bit是否够用。
  • encoding: 表示ziplist是否压缩了(以及用了哪个压缩算法)。目前只有两种取值:2表示被压缩了(而且用的是LZF压缩算法),1表示没有压缩。
  • container: 是一个预留字段。本来设计是用来表明一个quicklist节点下面是直接存数据,还是使用ziplist存数据,或者用其它的结构来存数据(用作一个数据容器,所以叫container)。但是,在目前的实现中,这个值是一个固定的值2,表示使用ziplist作为数据容器。
  • recompress: 当我们使用类似lindex这样的命令查看了某一项本来压缩的数据时,需要把数据暂时解压,这时就设置recompress=1做一个标记,等有机会再把数据重新压缩。
  • attempted_compress: 这个值只对Redis的自动化测试程序有用。我们不用管它。
  • extra: 其它扩展字段。目前Redis的实现里也没用上。

quicklistLZF结构表示一个被压缩过的ziplist。其中:

  • sz: 表示压缩后的ziplist大小。
  • compressed: 是个柔性数组(flexible array member),存放压缩后的ziplist字节数组。

真正表示quicklist的数据结构是同名的quicklist这个struct:

  • head: 指向头节点(左侧第一个节点)的指针。
  • tail: 指向尾节点(右侧第一个节点)的指针。
  • count: 所有ziplist数据项的个数总和。
  • len: quicklist节点的个数。
  • fill: 16bit,ziplist大小设置,存放list-max-ziplist-size参数的值。
  • compress: 16bit,节点压缩深度设置,存放list-compress-depth参数的值。

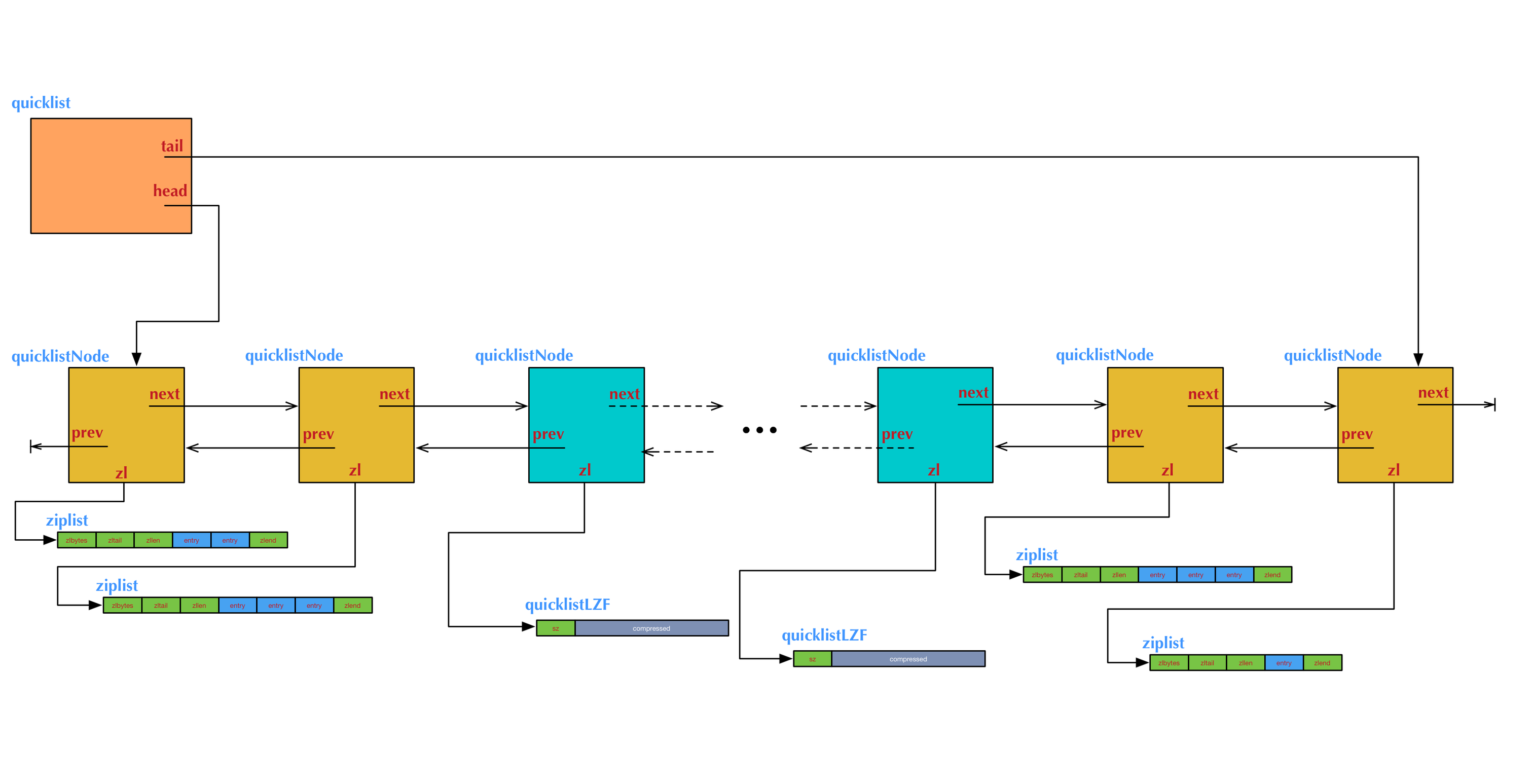

上图是一个quicklist的结构图举例。图中例子对应的ziplist大小配置和节点压缩深度配置,如下:

list-max-ziplist-size 3
list-compress-depth 2

这个例子中我们需要注意的几点是:

  • 两端各有2个橙黄色的节点,是没有被压缩的。它们的数据指针zl指向真正的ziplist。中间的其它节点是被压缩过的,它们的数据指针zl指向被压缩后的ziplist结构,即一个quicklistLZF结构。
  • 左侧头节点上的ziplist里有2项数据,右侧尾节点上的ziplist里有1项数据,中间其它节点上的ziplist里都有3项数据(包括压缩的节点内部)。这表示在表的两端执行过多次pushpop操作后的一个状态。

现在我们来大概计算一下quicklistNode结构中的count字段这16bit是否够用。

我们已经知道,ziplist大小受到list-max-ziplist-size参数的限制。按照正值和负值有两种情况:

  • 当这个参数取正值的时候,就是恰好表示一个quicklistNode结构中zl所指向的ziplist所包含的数据项的最大值。list-max-ziplist-size参数是由quicklist结构的fill字段来存储的,而fill字段是16bit,所以它所能表达的值能够用16bit来表示。
  • 当这个参数取负值的时候,能够表示的ziplist最大长度是64 Kb。而ziplist中每一个数据项,最少需要2个字节来表示:1个字节的prevrawlen,1个字节的datalen字段和data合二为一;详见上一篇)。所以,ziplist中数据项的个数不会超过32 K,用16bit来表达足够了。

实际上,在目前的quicklist的实现中,ziplist的大小还会受到另外的限制,根本不会达到这里所分析的最大值。

下面进入代码分析阶段。

quicklist的创建

当我们使用lpushrpush命令第一次向一个不存在的list里面插入数据的时候,Redis会首先调用quicklistCreate接口创建一个空的quicklist。

quicklist *quicklistCreate(void) {
    struct quicklist *quicklist;

    quicklist = zmalloc(sizeof(*quicklist));
    quicklist->head = quicklist->tail = NULL;
    quicklist->len = 0;
    quicklist->count = 0;
    quicklist->compress = 0;
    quicklist->fill = -2;
    return quicklist;
}

在很多介绍数据结构的书上,实现双向链表的时候经常会多增加一个空余的头节点,主要是为了插入和删除操作的方便。从上面quicklistCreate的代码可以看出,quicklist是一个不包含空余头节点的双向链表(headtail都初始化为NULL)。

quicklist的push操作

quicklist的push操作是调用quicklistPush来实现的。

void quicklistPush(quicklist *quicklist, void *value, const size_t sz,
                   int where) {
    if (where == QUICKLIST_HEAD) {
        quicklistPushHead(quicklist, value, sz);
    } else if (where == QUICKLIST_TAIL) {
        quicklistPushTail(quicklist, value, sz);
    }
}

/* Add new entry to head node of quicklist.
 *
 * Returns 0 if used existing head.
 * Returns 1 if new head created. */
int quicklistPushHead(quicklist *quicklist, void *value, size_t sz) {
    quicklistNode *orig_head = quicklist->head;
    if (likely(
            _quicklistNodeAllowInsert(quicklist->head, quicklist->fill, sz))) {
        quicklist->head->zl =
            ziplistPush(quicklist->head->zl, value, sz, ZIPLIST_HEAD);
        quicklistNodeUpdateSz(quicklist->head);
    } else {
        quicklistNode *node = quicklistCreateNode();
        node->zl = ziplistPush(ziplistNew(), value, sz, ZIPLIST_HEAD);

        quicklistNodeUpdateSz(node);
        _quicklistInsertNodeBefore(quicklist, quicklist->head, node);
    }
    quicklist->count++;
    quicklist->head->count++;
    return (orig_head != quicklist->head);
}

/* Add new entry to tail node of quicklist.
 *
 * Returns 0 if used existing tail.
 * Returns 1 if new tail created. */
int quicklistPushTail(quicklist *quicklist, void *value, size_t sz) {
    quicklistNode *orig_tail = quicklist->tail;
    if (likely(
            _quicklistNodeAllowInsert(quicklist->tail, quicklist->fill, sz))) {
        quicklist->tail->zl =
            ziplistPush(quicklist->tail->zl, value, sz, ZIPLIST_TAIL);
        quicklistNodeUpdateSz(quicklist->tail);
    } else {
        quicklistNode *node = quicklistCreateNode();
        node->zl = ziplistPush(ziplistNew(), value, sz, ZIPLIST_TAIL);

        quicklistNodeUpdateSz(node);
        _quicklistInsertNodeAfter(quicklist, quicklist->tail, node);
    }
    quicklist->count++;
    quicklist->tail->count++;
    return (orig_tail != quicklist->tail);
}

不管是在头部还是尾部插入数据,都包含两种情况:

  • 如果头节点(或尾节点)上ziplist大小没有超过限制(即_quicklistNodeAllowInsert返回1),那么新数据被直接插入到ziplist中(调用ziplistPush)。
  • 如果头节点(或尾节点)上ziplist太大了,那么新创建一个quicklistNode节点(对应地也会新创建一个ziplist),然后把这个新创建的节点插入到quicklist双向链表中(调用_quicklistInsertNodeAfter)。

_quicklistInsertNodeAfter的实现中,还会根据list-compress-depth的配置将里面的节点进行压缩。它的实现比较繁琐,我们这里就不展开讨论了。

quicklist的其它操作

quicklist的操作较多,且实现细节都比较繁杂,这里就不一一分析源码了,我们简单介绍一些比较重要的操作。

quicklist的pop操作是调用quicklistPopCustom来实现的。quicklistPopCustom的实现过程基本上跟quicklistPush相反,先从头部或尾部节点的ziplist中把对应的数据项删除,如果在删除后ziplist为空了,那么对应的头部或尾部节点也要删除。删除后还可能涉及到里面节点的解压缩问题。

quicklist不仅实现了从头部或尾部插入,也实现了从任意指定的位置插入。quicklistInsertAfterquicklistInsertBefore就是分别在指定位置后面和前面插入数据项。这种在任意指定位置插入数据的操作,情况比较复杂,有众多的逻辑分支。

  • 当插入位置所在的ziplist大小没有超过限制时,直接插入到ziplist中就好了;
  • 当插入位置所在的ziplist大小超过了限制,但插入的位置位于ziplist两端,并且相邻的quicklist链表节点的ziplist大小没有超过限制,那么就转而插入到相邻的那个quicklist链表节点的ziplist中;
  • 当插入位置所在的ziplist大小超过了限制,但插入的位置位于ziplist两端,并且相邻的quicklist链表节点的ziplist大小也超过限制,这时需要新创建一个quicklist链表节点插入。
  • 对于插入位置所在的ziplist大小超过了限制的其它情况(主要对应于在ziplist中间插入数据的情况),则需要把当前ziplist分裂为两个节点,然后再其中一个节点上插入数据。

quicklistSetOptions用于设置ziplist大小配置参数(list-max-ziplist-size)和节点压缩深度配置参数(list-compress-depth)。代码比较简单,就是将相应的值分别设置给quicklist结构的fill字段和compress字段。


下一篇我们将介绍skiplist和它所支撑的Redis数据类型sorted set,敬请期待。
