可缩放时间轴和录像片段选择器的实现

最近的工作是做了两个自定义控件： ①可以缩放的时间轴 ②吸附在在时间轴上有两个滑动按钮的录像片段选择器

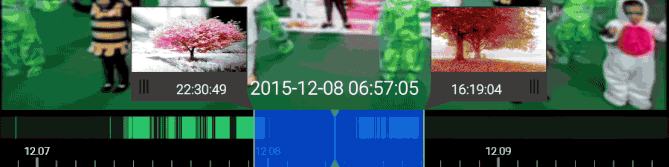

真机测试效果如下面的gif动画所示：

在此记录一下设计原理和踩过的坑。

时间轴

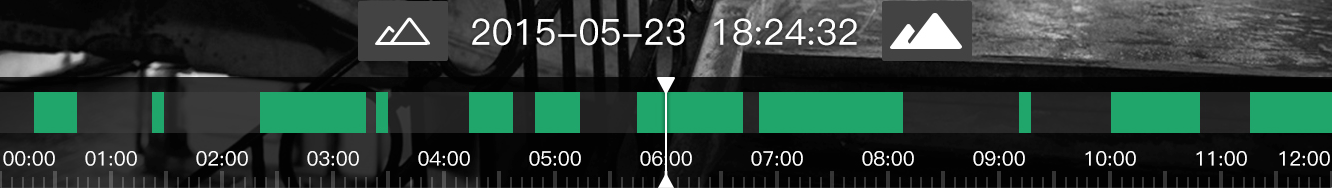

时间轴分为两部分轴，刻度轴和录像片段轴。刻度轴用来绘制时间刻度表盘，录像片段轴用来指示对应位置有没有录像存在。时间轴的视觉效果如下：

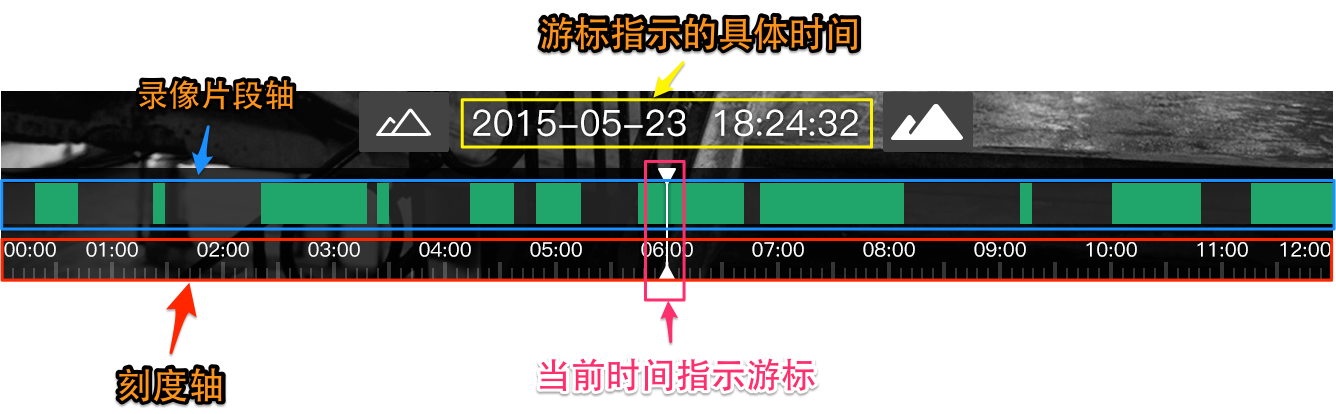

其中下面有时间标注的刻度部分是刻度轴，上面灰色背景一段一段绿色的部分是录像片段轴，如下图的标注所示：

刻度轴

刻度轴的起始时间点、终止时间点、跨越长度、当前滑动到的时间点（即屏幕中间的游标指示的时间）都可以根据传入参数定制。刻度分为大刻度（关键刻度）和小刻度，大刻度要显示刻度和对应的时间文字，小刻度只显示刻度。刻度分为6档，根据缩放级别的不同（用户双指缩放或界面按钮缩放），把刻度打到不同位置。比如，刚进入界面时刻度轴的刻度以默认档位显示，要在如图的位置打出刻度：刻度轴1

当用户双指在屏幕上拉伸，或点击放大按钮，导致时间轴被放大时，一开始刻度打印方式不变（依然在这几个时刻打印文字），只是刻度间的距离随手指的拉伸距离而逐渐变大。当刻度间距离达到一定程度时，刻度打印方式改变，变成如下图的刻度样式：刻度轴2

当用户双指在屏幕上收缩，或点击缩小按钮，导致时间轴被缩小时，一开始刻度打印方式不变（依然在这几个时刻打印文字），只是刻度间的距离随手指的收缩距离而逐渐变小。当刻度间距离小到一定程度时，刻度打印方式改变，变成如下图的刻度样式：刻度轴3

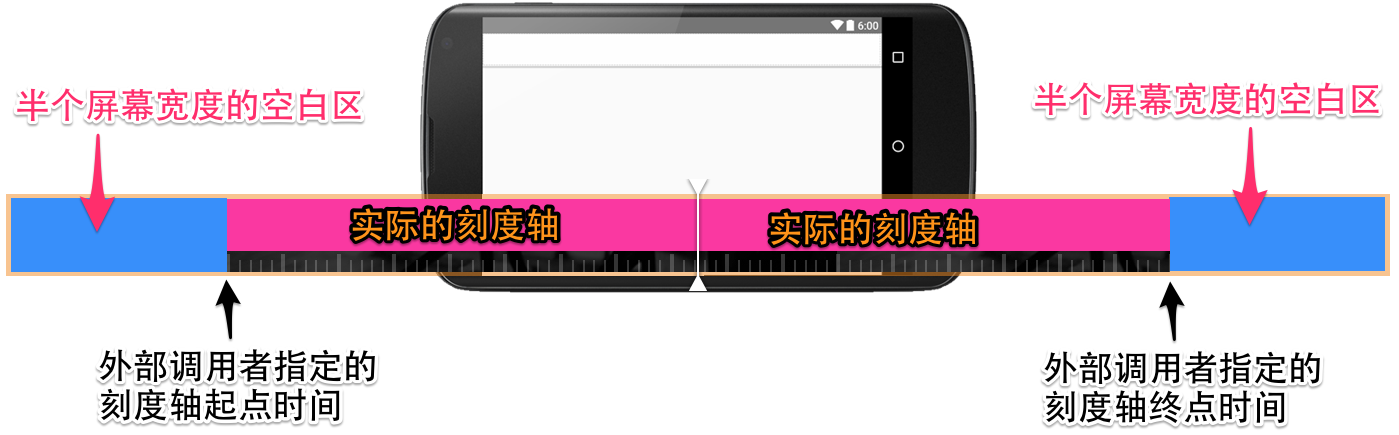

我的实现方式是，通过继承view实现一个自定义view，在onMeasure（）阶段把view宽度设置成所有刻度都绘制出来会占用的长度，即包括超出屏幕的实际长度。由于游标实际是不移动的，游标指示时间的改变是通过刻度轴的反向滑动来实现的，所以为了在时间轴滑动到尽头时游标能够指示到刻度轴尽头的时间，还需要在用户指定的长度基础上，在刻度轴的最左端和最右端分别额外增加屏幕一半宽度的空白区。原理图如下：

刻度档位信息

由于刻度轴根据缩放级别的不同，有6档不同的刻度显示方式（上面展示了3种），所以先把6档刻度信息写进map缓存，map中的每一个item记录这档刻度以下信息：

一屏幕总共要显示的秒数（即可见区域包含的秒数）
大刻度对应的秒数
小刻度对应的秒数
关键刻度文字的显示模式（DataFormat的pattern）

比如刻度轴1对应的这几个值就是6 60 60（一屏幕总共显示6个小时长度）、60 60（大刻度对应的都是整小时，即60 60的整数倍）、5 * 60（小刻度对应的都是5分钟的整数倍）、”HH:mm”（时间文字显示小时和分钟）。

然后，利用手机屏幕宽度screenWidth、用户指定的刻度轴总长度WHOLE_TIMEBAR_TOTAL_SECONDS、以及刚刚在map中设定的一屏幕总共要显示的秒数totalSecondsInOneScreen，就可以计算出某个刻度档位的时间轴总长度（像素）：

viewLength = (int) ((float) screenWidth * WHOLE_TIMEBAR_TOTAL_SECONDS / (float) totalSecondsInOneScreen);

把算出的这个viewLength也缓存到map的对应item中，作为某一档的默认view宽度。

view宽度设定

在view第一次被初始化时，我们默认把刻度轴的样式设定在第3档的刻度样式，那么就从map中取出对应的刻度档位信息的时间轴总长度字段viewLength，然后通过为view指定新的LayoutParams来指定时间轴view控件的宽度，如下：

ViewGroup.LayoutParams params = getLayoutParams();
params.width = viewLength;
setLayoutParams(params);

这样仅仅是把view宽度指定为有刻度的部分的总长度。为了加上view两端无刻度的留白部分，我们要在onMeasure方法中做一些手脚：


  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
      setMeasuredDimension(measureWidth(widthMeasureSpec), VIEW_HEIGHT);
  }

      * 计算时间轴的宽度，左右都预留半个屏幕的宽度        */
  private int measureWidth(int widthMeasureSpec) {
      int measureMode = MeasureSpec.getMode(widthMeasureSpec);
      int measureSize = MeasureSpec.getSize(widthMeasureSpec);
      int result = getSuggestedMinimumWidth();
      switch (measureMode) {
          case MeasureSpec.AT_MOST:
          case MeasureSpec.EXACTLY:
              result = measureSize + screenWidth;
              break;
          default:
              break;
      }
      return result;
  }

这样的话，手机在测量view尺寸的时候就会把多出来的一个屏幕的宽度也算进去。

画刻度onDraw()

刻度怎么画是刻度轴实现的关键。思路是，我们在onDraw（）中只绘制出屏幕上可见的那一部分，每次用户滑动或缩放时间轴，都通过invalidate()来重新回调onDraw（）方法。那么关键问题就是如何确定屏幕可见部分在view中的起始点、终止点分别是第几个像素。

不管时间轴view被用户缩放到了什么长度，它的总长度我们总是知道的（因为之所以能看到缩放效果，就是我们手动利用缩放指数factor计算新的长度，然后在onMeasure中重新手动赋值，后面会讲到），同时整个时间轴的跨度有多少秒我们也是知道的（用户需要通过参数指定view的起点、终点时间，类型为long），那么我们就可以计算出一秒钟对应多少个像素：

pixelsPerSecond = (float) (getWidth() - screenWidth) / (float) WHOLE_TIMEBAR_TOTAL_SECONDS;

由于用户在初始化时还指定了希望游标指示在哪个时刻上currentTimeInMillisecond，同时我们再利用这一档刻度标准规定的最小刻度间的时间间隔minTickInSecond（在第一部初始化map时指定），我们就可以求出屏幕可见区域最左端、最右端对应的是时间轴上的哪个时刻：

long forStartUTC = (long) (currentTimeInMillisecond / 1000 - screenWidth / pixelsPerSecond / 2 - minTickInSecond);
long endStartUTC = (long) (currentTimeInMillisecond / 1000 + screenWidth / pixelsPerSecond / 2 + minTickInSecond);

虽然我们知道了屏幕两端对应的时刻，但由于这个时刻很可能是不能被最小刻度间距minTickInSecond整除的，比如我们的最小刻度是5秒一档，但是当前最左端是12：05：02，那么这个地方就不应该打刻度，而应该继续往后早到第一个能被minTickInSecond整除的位置。

这里就有一个大坑。如果直接去用求模运算（%）找第一个刻度点，就会导致手机调整不同时区时，刻度被打在不同位置上的问题，比如我希望00：00、06：00、12：00、18：00才作为关键刻度打印时间文字，但是手机时区跳到北京时间（UTC+8)时，刻度会被打在08：00、14：00、20：00、02：00这几个位置上。更糟糕的是，当缩放到关键刻度只打印年月日而不打印时间的级别时，看起来游标指在2015-12-09的位置上，用户会以为这是北京时间2015-12-09 00：00：00，而实际他指向的是北京时间2015-12-09 08：00：00。

要解决这个问题，就要在找刻度、画刻度的时候考虑手机设定时区与UTC的时差，用UTC时间加上时差的结果来计算刻度的位置，但是时间轴上每个点代表的时间仍然是UTC时间，打印关键刻度文字传给DataFormatter的参数也仍然是UTC时间，因为DataFormat我们在默认不指定时区的情况下就是把UTC时间转成手机设定的本地时区时间来显示的。找屏幕要画出的第一个刻度的代码如下：

       *找出当前屏幕要画出的第一个刻度对应的时刻       */
     Calendar cal = Calendar.getInstance();
     int zoneOffsetInSeconds = cal.get(java.util.Calendar.ZONE_OFFSET) / 1000;

     long forStartUTC = (long) (currentTimeInMillisecond / 1000 - screenWidth / pixelsPerSecond / 2 - timebarTickCriterionMap.get(currentTimebarTickCriterionIndex).minTickInSecond);
     long endStartUTC = (long) (currentTimeInMillisecond / 1000 + screenWidth / pixelsPerSecond / 2 + timebarTickCriterionMap.get(currentTimebarTickCriterionIndex).minTickInSecond);

     long forStartLocalTimezone = forStartUTC + zoneOffsetInSeconds;
     long endStartLocalTimezone = endStartUTC + zoneOffsetInSeconds;

     long firstTickToSeeInSecondUTC = -1;
     for (long i = forStartLocalTimezone; i
         if (i % timebarTickCriterionMap.get(currentTimebarTickCriterionIndex).minTickInSecond == 0) {
             firstTickToSeeInSecondUTC = i - zoneOffsetInSeconds;
             break;

         }

     }

其中timebarTickCriterionMap.get(currentTimebarTickCriterionIndex).minTickInSecond就是用来取到当前刻度档位的最小刻度时间间距。这里为了避免最边缘的第一个和最后一个刻度绘制不出来，所以在forStartUTC和endStartUTC里都多给了一个最小刻度的余量，也就是代码第7行和第8行最后加减的一个最小刻度间距minTickInSecond。这样，我们就找到了在本次onDraw（）时，我们需要从view的第几个像素开始画刻度（view最左端的位置为第0个像素，大部分之间可能在屏幕之外很远的地方）。

然后从firstTickToSeeInSecondUTC的位置开始，以minTickInSecond为步进值，找每一个时刻，把每一个刻度也加上本地与UTC的时差，然后去对关键刻度间距keyTickInSecond和小刻度间距minTickInSecond分别求模运算（%），能被keyTickInSecond整除的就是关键刻度，只能被minTickInSecond整除的就是小刻度。如此，再调用canvas.drawRect()、canvas.drawText(）分别画刻度和文字。

双指缩放

用户在触摸屏上双指缩放或点击放大、缩小按钮时，时间轴要产生缩放效果，原理很简单，就是拿缩放比例scaleFactor乘以当前整个个view宽度（不含一屏幕的空白区）最为新的宽度，然后拿这个宽度和每一档刻度标准中view整体长度字段进行比较，在合适的位置进行档位切换，或者在算出view宽度过大或过小时进行限制。总之，就是算出一个新的view宽度值，然后重设view的LayoutParams，onMeasure（）和onDraw（），就可以看到缩放效果了。

   * 按照比例对时间轴进行缩放   * @param scaleFactor 缩放比例   */
 public void scaleTimebarByFactor(float scaleFactor){
     int newWidth = (int) ((getWidth() - screenWidth) * scaleFactor);

     if (newWidth > timebarTickCriterionMap.get(0).viewLength) {
         setCurrentTimebarTickCriterionIndex(0);
         newWidth = timebarTickCriterionMap.get(0).viewLength;

     } else if (newWidth < timebarTickCriterionMap.get(0).viewLength
             && newWidth >= getAverageWidthForTwoCriterion(0, 1)) {
         setCurrentTimebarTickCriterionIndex(0);

     } else if (newWidth < getAverageWidthForTwoCriterion(0, 1)
             && newWidth >= getAverageWidthForTwoCriterion(1, 2)) {
         setCurrentTimebarTickCriterionIndex(1);

     } else if (newWidth < getAverageWidthForTwoCriterion(1, 2)
             && newWidth >= getAverageWidthForTwoCriterion(2, 3)) {
         setCurrentTimebarTickCriterionIndex(2);

     } else if (newWidth < getAverageWidthForTwoCriterion(2, 3)
             && newWidth >= getAverageWidthForTwoCriterion(3, 4)) {
         setCurrentTimebarTickCriterionIndex(3);

     } else if (newWidth < getAverageWidthForTwoCriterion(3, 4)
             && newWidth >= timebarTickCriterionMap.get(4).viewLength) {
         setCurrentTimebarTickCriterionIndex(4);

     } else if (newWidth < timebarTickCriterionMap.get(4).viewLength) {
         setCurrentTimebarTickCriterionIndex(4);
         newWidth = timebarTickCriterionMap.get(4).viewLength;

     }

     ViewGroup.LayoutParams params = getLayoutParams();
     params.width = newWidth;
     setLayoutParams(params);
 }

录像片段轴

录像片段轴的绘制原理很简单，就是拿到一个List数据源，其中的每一个item都有录像片段的开始时间from、结束之间end，我们就通过换算，得到每个片段对应的开始像素位置、结束像素位置，然后在屏幕的对应位置用canvas.drawRect()画框就行了。但是考虑到效率问题，如果录像片段数据很多，达到数千甚至数万段（比如很多都是短视频），那么一次性全部绘制出来是不现实的，还是只能绘制屏幕可见部分，然后在时间轴被缩放时，录像片段轴随之缩放，回调onDraw（）方法，再次重绘屏幕可见区域。问题就来了，在保证List中数据片段不重叠（即每一段的from到to与另一段的from到to都无交集）且有序排列的情况下（前一段的to小于后一段的from），如何快速找到哪一个item才是第一个应该被绘制出来的item？遍历list的方法显然太耗时，每次onDraw（）都去遍历一遍的话，界面在滑动或缩放时会卡顿得无法接受。

我的解决办法如下： 步骤一：在外界向view设置录像片段轴的数据源List后，用我自己的类CloudRecordExistTimeClips来记录录像片段item信息，其中包括from、to的long值，还包括一个List字段coverDateZeroOClockList用来记录这个item跨越了哪几天，也就是从startTimeInMillisecond到endTimeInMillisecond所涵盖的所有日期的00：00所对应的毫秒数。比如从2015-11-26 10:10:30到2015-11-29 19：12：55，那么coverDateZeroOClockList就记录“2015-11-26 00：00：00”、“2015-11-27 00：00：00”、“2015-11-28 00：00：00”、“2015-11-29 00：00：00”。具体实现方式如下：

public static class CloudRecordExistTimeClips {
      static long mostLeftDayZeroTime = Long.MAX_VALUE;
      static long mostRightDayZeroTime = -1;

      private long startTimeInMillisecond;
      private long endTimeInMillisecond;

              * 从startTimeInMillisecond到endTimeInMillisecond所涵盖的所有日期的00：00所对应的毫秒数。        * 如从2015-11-26 10:10:30到2015-11-29 19：12：55，        * 那么coverDateZeroOClockList就记录“2015-11-26 00：00：00”、“2015-11-27 00：00：00”、“2015-11-28 00：00：00”、“2015-11-29 00：00：00”        */
      private List coverDateZeroOClockList = new ArrayList<>();

      public CloudRecordExistTimeClips(long startTimeInMillisecond, long endTimeInMillisecond) {
          this.startTimeInMillisecond = startTimeInMillisecond;
          this.endTimeInMillisecond = endTimeInMillisecond;

          if (startTimeInMillisecond < mostLeftDayZeroTime){
              this.mostLeftDayZeroTime = startTimeInMillisecond;
          }

          if (endTimeInMillisecond > mostRightDayZeroTime){
              this.mostRightDayZeroTime = endTimeInMillisecond;
          }

          SimpleDateFormat dateFormat = new SimpleDateFormat("yyyy-MM-dd");
          SimpleDateFormat zeroTimeFormat = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");

          String startTimeDateString = dateFormat.format(startTimeInMillisecond);
          String startTimeZeroTimeString = startTimeDateString + " 00:00:00";

          String endTimeDateString = dateFormat.format(endTimeInMillisecond);
          String endTimeZeroTimeString = endTimeDateString + " 00:00:00";

          try {
              Date startTimeZeroDate = zeroTimeFormat.parse(startTimeZeroTimeString);
              Date endTimeZeroDate = zeroTimeFormat.parse(endTimeZeroTimeString);

              long loopZeroDateInMilliseconds = startTimeZeroDate.getTime();
              while (loopZeroDateInMilliseconds
                  coverDateZeroOClockList.add(loopZeroDateInMilliseconds);
                  loopZeroDateInMilliseconds = loopZeroDateInMilliseconds + SECONDS_PER_DAY * 1000;
              }
          } catch (ParseException e) {
              e.printStackTrace();
          }

      }

      public long getStartTimeInMillisecond() {
          return startTimeInMillisecond;
      }

      public long getEndTimeInMillisecond() {
          return endTimeInMillisecond;
      }

      public List getCoverDateZeroOClockList() {
          return coverDateZeroOClockList;
      }
  }

步骤二：根据每个录像片段对象CloudRecordExistTimeClips覆盖的日期，将每一个item缓存在一个全局Map中，map的key是某个日期00：00：00对应的long，value就是这个片段CloudRecordExistTimeClips对象。比如，一个片段的from是2015-12-08 11:32:22，to值是2015-12-10 11:32:22，那么这个对象就同时处在key为2015-12-08 00:00:00、2015-12-09 00:00:00、2015-12-10 00:00:00的map槽中。

步骤三：在onDraw（）方法中，我们知道屏幕可见区域左边缘与view的交点对应的时间轴UTC时间（比如2015-12-09 15:30:12），那么我们就以当天0点的时间（即例子的2015-12-09 00：00：00）为key去取出当天第一个片段，从这个片段画起。如果这个key对应的values为null，那么就把key的值往后加一天，继续找，找到找到第一个片段开始画；或者key的时间大于屏幕右边缘的时间还没找到就停止寻找，因为说明屏幕可见区域中没有需要绘制的录像片段。

滑动与缩放

缩放事件毫无疑问直接使用android提供的缩放手势探测器ScaleGestureDetector来检测，直接可以拿到缩放比例参数scaleFactor，然后用上面提到的缩放函数来处理。滑动可以在onTouchEvent（MotionEvent event）中自己处理ACTION_DOWN、ACTION_MOVE、ACTION_UP事件流，也可以直接使用android提供的手势探测器GestureDetector来处理，拿到滑动的距离deltaX，在原来view的layout位置的基础上计算滑动后应该处于的位置，然后调用layout(left, top, right, top + getHeight())来使view滑动，最后调用invalidate()来发起重绘。

这里踩到一个坑： ScaleGestureDetector和GestureDetector都要在onTouchEvent（MotionEvent event）函数的最前面通过截获event来进行手势处理。如果是一个缩放事件，ScaleGestureDetector已经处理了缩放手势，那么ACTION_DOWN、ACTION_MOVE、ACTION_UP以及其他事件流就不应该再继续在onTouchEvent（）后面的ACTION_DOWN、ACTION_MOVE、ACTION_UP等分支中处理了，按照android文档说明，我使用scaleGestureDetector.onTouchEvent(event)的返回值来判断这个event是不是已近被处理过的缩放事件，如果是就直接return不再走后面的流程。结果证明我很傻很天真，时间轴在被我双指缩放时同时也出现了意外的位移，说明scaleGestureDetector.onTouchEvent(event)的返回值是无效的。 google之后发现，很多开发者都遇到了同样的问题，说这应该是android sdk的一个bug，scaleGestureDetector.onTouchEvent(event)永远只会返回false。所以，在这里要先通过scaleGestureDetector.onTouchEvent(event)调用缩放手势探测器，然后用scaleGestureDetector.isInProgress()来判断本次事件是否被作为缩放手势处理了，代码如下：


  public boolean onTouchEvent(MotionEvent event) {
      scaleGestureDetector.onTouchEvent(event);
      if (scaleGestureDetector.isInProgress()) {
          return true;
      }

      switch (event.getAction() & MotionEvent.ACTION_MASK) {
          case MotionEvent.ACTION_DOWN:
              ...
              break;

          case MotionEvent.ACTION_MOVE:
              ...
              break;

          case MotionEvent.ACTION_UP:
             	...
              break;
      }

      return true;
      }

录像片段选择器

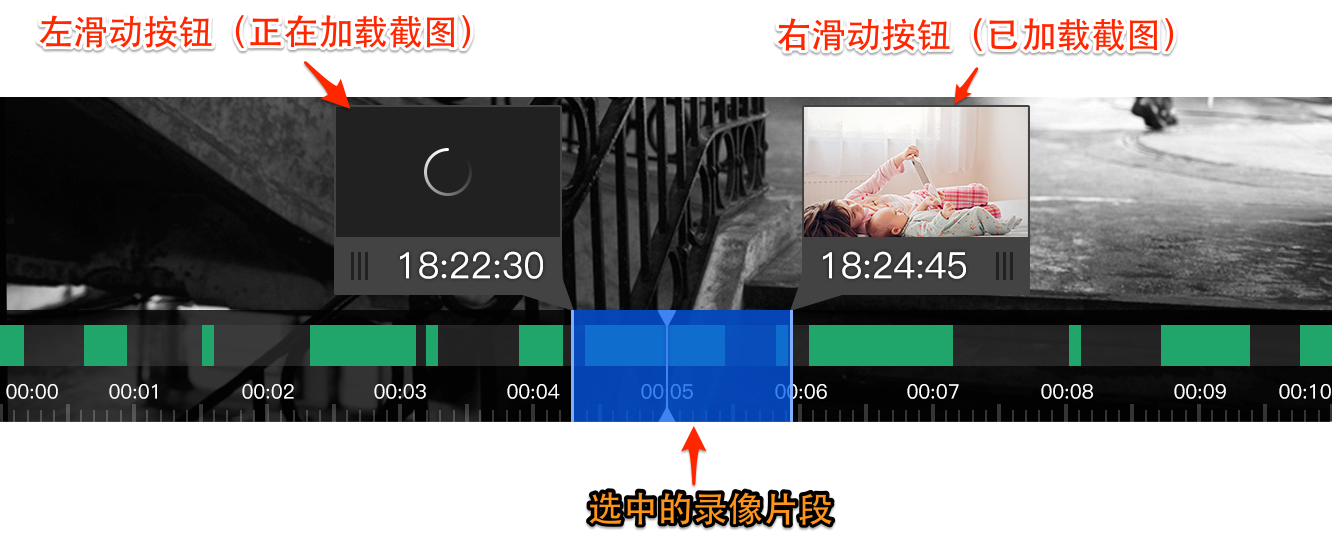

通过两个滑动按钮来选择录像片段，两个滑动按钮之间的部分表示被选中的片段，两个滑动按钮上要显示对应的录像截图、时间文字提示，在滑动时、静止时根据获取成功与否显示不同的占位图。由于录像片段选择器上的时间信息是依附于时间轴控件的，所以当时间轴被滑动、缩放时，录像片段选择器也要同步更新。

很明显，这个控件简化一下就是有两个thumb的seekbar，所以就取github上找了一下两个按钮的seekbar控件，结果找到了anothem/android-range-seek-bar项目，它提供与android的seekbar视觉效果类似的双按钮seekbar控件。我的改造工作主要就是重写onMeasure()、onLayout()、onDraw()、onTouchEvent()方法，最麻烦的就是onDraw（）中绘制时对绝对坐标的计算。其计算方法与时间轴类似，甚至还简单许多，这里就不再重复写了。

这里的一个坑：由于这个自定义view中需要用到android的ImageView（给Glide使用），所以这个自定义view就不能继承于view，而是继承于ViewGroup，这样就可以在初始化阶段向其中添加其他view了。然而调试的时候发现，onDraw（）方法怎么都不会被调用。原来，ViewGroup默认只是用来布局，一般没有什么需要绘制的东西，所以系统默认就不调用它的onDraw（）回调。如果要让ViewGroup的onDraw（）方法被回调，有两种方法：

【方法1】让系统知道这个ViewGroup有可绘制的东西，比如在xml中定义这个ViewGroup的时候为它指定background属性。【方法2】在代码中调用setWillNotDraw(false)强制要求调用onDraw()方法。
