聊斋镇楼
莱阳有个叫宋玉叔的先生，当部曹官的时候，租赁了一套宅院，很是荒凉。有一天夜里，两个丫鬟侍奉着宋先生的母亲睡在正屋，听到院里有扑扑的声音，就像裁缝向衣服上喷水一样。宋母催促丫鬟起来，叫他们把窗纸捅破个小孔偷偷地往外看看……那么，他们看到了什么呢？欲知后事如何，请听下回分解。
我们来先分析一下一个 xml 是如何显示到 Activity 上的。
下面的源码分析基于 android-33
Activity 的创建
当我们调用了 startActivity 后，只见老爹突然发出了绿光，使出不知道哪种魔法，ActivityThread 的 handleLaunchActivity 就被调用了：
android.app.ActivityThread#handleLaunchActivity
/**
* Extended implementation of activity launch. Used when server requests a launch or relaunch.
*/
@Override
public Activity handleLaunchActivity(ActivityClientRecord r,
PendingTransactionActions pendingActions, Intent customIntent) {
...
// ① 这里是启动了渲染线程
HardwareRenderer.preload();
...
// ② 获取 WMS 对象
WindowManagerGlobal.initialize();
// ③ 继续启动 activity
final Activity a = performLaunchActivity(r, customIntent);
return a;
}
这个方法里面我们需要关注的暂时只有上面3个地方。
第一个地方，启动了渲染线程，也就是 systrace 图中的 RenderThread。所以这里其实有一个可能优化的点，那就是渲染线程是在 activity 创建的时候做的，那么将它提前到 application 创建的时候是否能有收益呢？
第二个地方，WindowManagerGlobal 这个东西只是一个提供了与 Context 无关的和 WMS 通信的类，没啥别的作用。Activity 是一个 Context，每个 Activity 都有自己的 WindowManager 实例，但是他们都中转给 WindowManagerGlobal ，让它来操作，其实就是一些全局函数而已。
我们继续跟踪第三个地方调用的函数：
android.app.ActivityThread#performLaunchActivity
/** Core implementation of activity launch. */
private Activity performLaunchActivity(ActivityClientRecord r, Intent customIntent) {
...
try {
// ① 创建出来了 activity 对象
java.lang.ClassLoader cl = appContext.getClassLoader();
activity = mInstrumentation.newActivity(
cl, component.getClassName(), r.intent);
...
} catch (Exception e) {
...
}
try {
if (activity != null) {
...
// ② 执行 activity 的 attach 方法
activity.attach(appContext, this, getInstrumentation(), r.token,
r.ident, app, r.intent, r.activityInfo, title, r.parent,
r.embeddedID, r.lastNonConfigurationInstances, config,
r.referrer, r.voiceInteractor, window, r.activityConfigCallback,
r.assistToken, r.shareableActivityToken);
...
// ③ 执行 activity 的 onCreate 方法
if (r.isPersistable()) {
mInstrumentation.callActivityOnCreate(activity, r.state, r.persistentState);
} else {
mInstrumentation.callActivityOnCreate(activity, r.state);
}
...
}
...
} catch (SuperNotCalledException e) {
...
}
return activity;
}
这个方法同样的还是只有3个地方我们需要关注。
第一个地方，可以看到 activity 是由 mInstrumentation 创建的，里面就是使用 classLoader 加载这个 activity 的类名，然后使用 newInstance 创建一个对象出来。

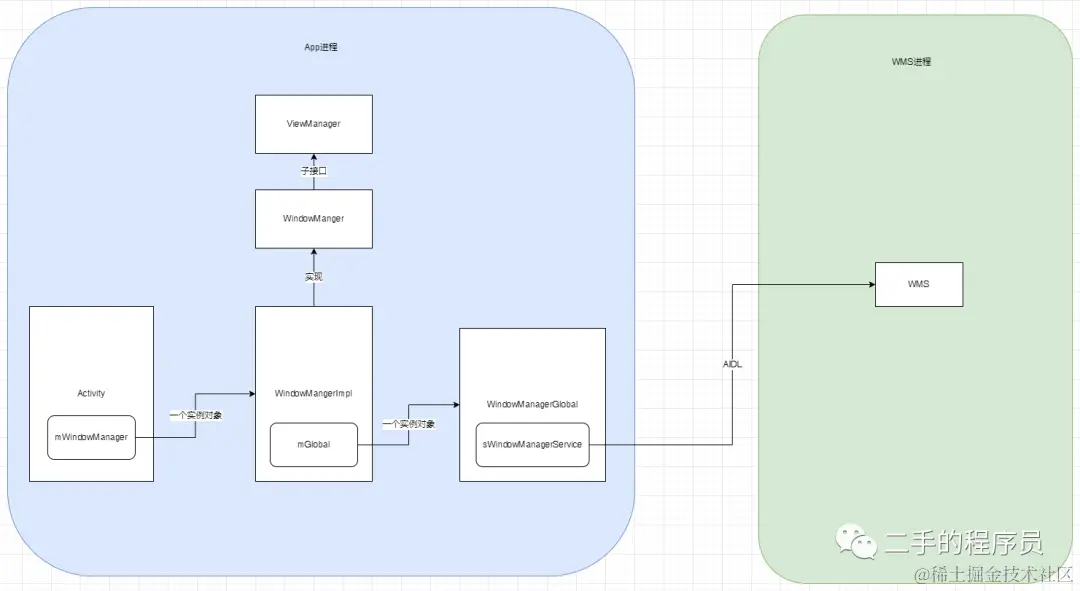

第二个地方，activity 的 attach 方法里面做了不少事情，其中就有设置 WindowManager，但是这个 WindowManager 不是 WindowManagerService。下面这个图来说明一下关系：
可以看到，activity 里面设置的 WindowManager 就只是一个普通类，它实现了一些接口：addView/removeView 等等。那么既然它是一个普通类，是如何将 View 添加到 Window 上的呢？上面我们说过，WindowManager 将操作都委托给了 WindowManagerGlobal，而 WindowManagerGlobal 有个成员变量可以跟 WMS 通信，这样就可以解释了。
第三个地方，activity 执行 onCreate 方法，这里就轮到我们的回合了。在继续分析之前，顺便说一个事，就是有一个很常见的面试题：为啥 Looper 里面有个死循环，但是不会卡死？
其实这个问题的核心逻辑应该在于，死循环会导致其外部的代码无法执行，但是它里面的代码会不断的运行，而我们创建一个 app 后，Application 和 Activity 等都是模板类，我们在模板类中写的代码都会在循环里面被调用。下面具体分析：
上面我们说过老爹使用了魔法，就执行到了 handleLaunchActivity ，我们稍微时光倒流一下，看看是谁调用了这个方法：
android.app.ActivityThread.H#handleMessage
class H extends Handler {
...
public void handleMessage(Message msg) {
...
switch (msg.what) {
...
case EXECUTE_TRANSACTION:
final ClientTransaction transaction = (ClientTransaction) msg.obj;
mTransactionExecutor.execute(transaction);
...
break;
...
}
}
}
不知道从哪个版本开始，activity 对应的生命周期的消息都封装成了 EXECUTE_TRANSACTION 这个消息，然后细节由对应的子类来处理，比如 launch 的：
public class LaunchActivityItem extends ClientTransactionItem {
...
@Override
public void execute(ClientTransactionHandler client, IBinder token,
PendingTransactionActions pendingActions) {
Trace.traceBegin(TRACE_TAG_ACTIVITY_MANAGER, "activityStart");
ActivityClientRecord r = new ActivityClientRecord(token, mIntent, mIdent, mInfo,
mOverrideConfig, mCompatInfo, mReferrer, mVoiceInteractor, mState, mPersistentState,
mPendingResults, mPendingNewIntents, mActivityOptions, mIsForward, mProfilerInfo,
client, mAssistToken, mShareableActivityToken, mLaunchedFromBubble,
mTaskFragmentToken);
client.handleLaunchActivity(r, pendingActions, null /* customIntent */);
Trace.traceEnd(TRACE_TAG_ACTIVITY_MANAGER);
}
...
}
这里不重要，重要的是 handleLaunchActivity 是在一个 message 里面。我们知道，MessageQueue 将 message 分发给 handler 去处理，handler 就会执行对应 message.what 的逻辑。所以，我们在 activity 里面写的代码，都在这个 messag 执行时的调用堆栈里面。MainLooper 对应的 handler 执行消息的时候，就会执行到我们的代码，所以死循环不会引起卡顿，相反，正是有了这个死循环，我们的代码才能有不断的得到执行的机会。
我刚接触java的时候，写一个命令行程序，不断读取字符然后显示回屏幕，里面也是有一个 while true，在死循环里面处理各种逻辑，和这个是同样的道理。
话扯远了，我们回来继续看 activity 的 onCreate 方法：
class MainActivity : AppCompatActivity() {
private lateinit var binding: ActivityMainBinding
override fun onCreate(savedInstanceState: Bundle?) {
super.onCreate(savedInstanceState)
// 使用了 ViewBinding
binding = ActivityMainBinding.inflate(layoutInflater)
// ① 加载 activity 的布局
setContentView(binding.root)
}
}
我们自定义的 Activity，都会加载一个 xml，这个 xml 最终会添加到该 activity 对应的 window 上。
加载 xml 到 Activity 上
我们追踪一下 setContentView 的逻辑：
androidx.appcompat.app.AppCompatActivity#setContentView(android.view.View)
@Override
public void setContentView(View view) {
initViewTreeOwners();
getDelegate().setContentView(view);
}
initViewTreeOwners 做了一些初始化的工作，暂时不关心。
getDelegate().setContentView(view); 从这行代码可以看出，AppCompatActivity 将很多事都委托给了别人，就是 AppCompatDelegateImpl。看下它做了啥：
androidx.appcompat.app.AppCompatDelegateImpl#setContentView(android.view.View)
@Override
public void setContentView(View v) {
ensureSubDecor();
ViewGroup contentParent = mSubDecor.findViewById(android.R.id.content);
contentParent.removeAllViews();
contentParent.addView(v);
...
}
逻辑还是蛮清楚的，创建一个 SubDecor，然后找到里面 id 为 content 的控件，将从 xml 创建出来的 View 添加到 content 里面去。
我们看看这个 SubDecor是啥，创建 SubDecor 的逻辑也不多：

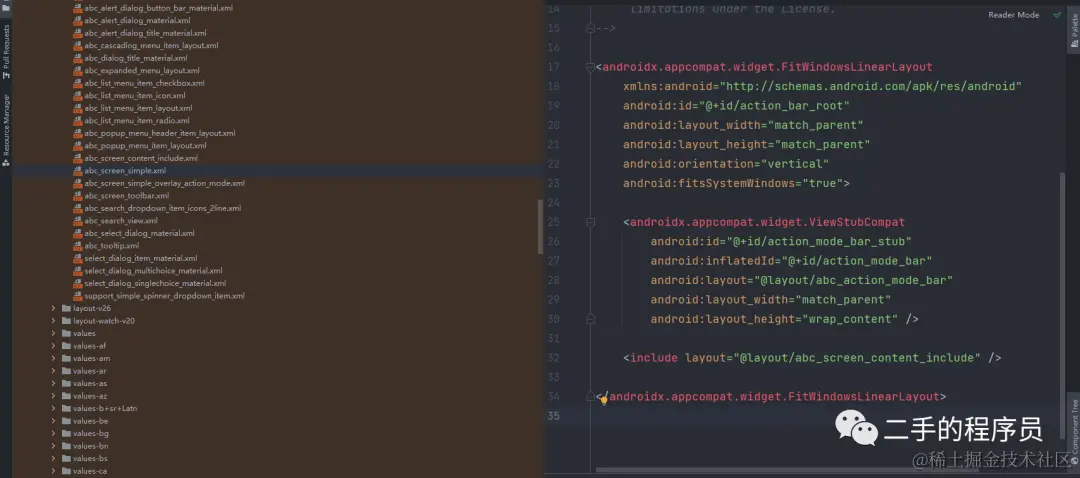

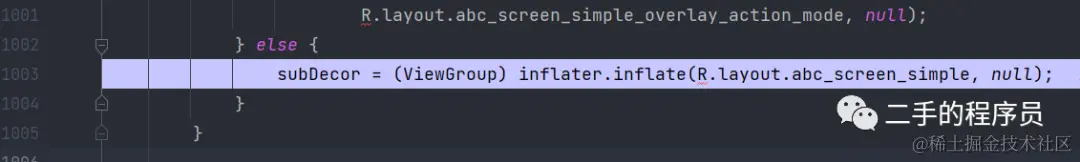

首先它会根据设置的 theme 来加载不同的 layout，比如这里调试的发现它使用的是 R.layout.abc_screen_simple，搜索一下，发现它的内容如下：
include 里面就是一个 androidx.appcompat.widget.ContentFrameLayout 没有其他布局。

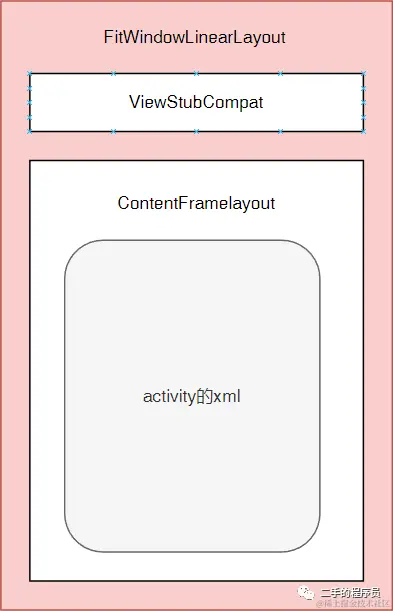

SubDecor 的整个布局如下：
将View添加到Window上
window 的 DecorView 的创建流程类似 subDecor 这里就不再展开了！！
上面的分析，我们知道了我们写的 xml 被装饰了一下，无缘无故的就多了2个层级，往后看还有TM的惊喜。
上面有个地方没有说得就是在创建 SubDecor 的时候，顺便做了一件事，就是调用了 Window 的 setContentView 方法：
androidx.appcompat.app.AppCompatDelegateImpl#createSubDecor
private ViewGroup createSubDecor() {
...
mWindow.setContentView(subDecor);
...
}
window的唯一一个实现类就是 PhoneWindow，看看里面的逻辑：
com.android.internal.policy.PhoneWindow#setContentView(int)
@Override
public void setContentView(View view, ViewGroup.LayoutParams params) {
...
if (hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
view.setLayoutParams(params);
final Scene newScene = new Scene(mContentParent, view);
transitionTo(newScene);
} else {
mContentParent.addView(view, params);
}
mContentParent.requestApplyInsets();
final Callback cb = getCallback();
if (cb != null && !isDestroyed()) {
cb.onContentChanged();
}
mContentParentExplicitlySet = true;
}
这里我们发现，subDecor 被添加到了 mContentParent 里面，mContentParent 是啥呢？它是DecorView里面的 id 叫 Content 的一个FrameLayout 控件。但是 subDecor 里面不也有一个 id 叫 Content 的控件吗？
这里解释一下，subDecor-content 在xml中的ID是 action_bar_activity_content，经过一番操作后，它的 id 会被代码替换成 R.id.content，而 decorView-content 控件的 id 被设置为了 NO_ID。由于 mContentParent 已经保存了 decorView-content 控件的引用，所以设置成 NO_ID 也没关系。

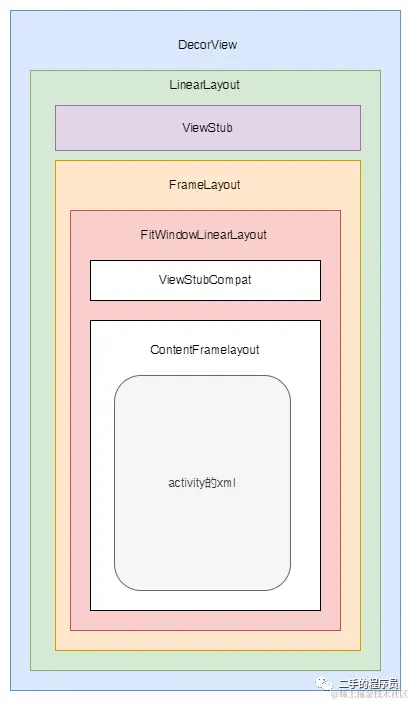

所以，最终整个界面的布局如下：
惊了！！！啥都没干，不算 xml ，布局就已经有5层了，所以使用 AppCompatActivity 要注意层次啊。
回到正题，有了 DecorView，那是在什么时候添加到 Window 上的呢？时机是在 activity 执行 onResume 之后，我们看看调用流程：
android.app.ActivityThread#handleResumeActivity
@Override
public void handleResumeActivity(ActivityClientRecord r, boolean finalStateRequest,
boolean isForward, String reason) {
...
// ① 这里调用了 activity 的 onResume 方法
if (!performResumeActivity(r, finalStateRequest, reason)) {
return;
}
...
if (r.window == null && !a.mFinished && willBeVisible) {
r.window = r.activity.getWindow();
View decor = r.window.getDecorView();
decor.setVisibility(View.INVISIBLE);
ViewManager wm = a.getWindowManager();
WindowManager.LayoutParams l = r.window.getAttributes();
...
if (a.mVisibleFromClient) {
if (!a.mWindowAdded) {
a.mWindowAdded = true;
// ② 这里将 decorView 添加到了 windowManager 上
wm.addView(decor, l);
} else {
..
}
}
...
} else if (!willBeVisible) {
...
}
...
}
这里标注了两个地方，发现 View 添加到 Window 的时机是在 onResume 执行完之后，也就是说，View 的测量等流程都是在 onResume 之后才正式开始进行的。
上面分析了 WindowManager 一系列相关的类，这里就不重复了，所以我们直接看 WindowManagerGlobal 的逻辑：
android.view.WindowManagerGlobal#addView
public void addView(View view, ViewGroup.LayoutParams params,
Display display, Window parentWindow, int userId) {
...
ViewRootImpl root;
View panelParentView = null;
synchronized (mLock) {
...
// ① 创建了一个 ViewRootImpl 对象。
if (windowlessSession == null) {
root = new ViewRootImpl(view.getContext(), display);
} else {
root = new ViewRootImpl(view.getContext(), display,
windowlessSession);
}
view.setLayoutParams(wparams);
// ② 添加 View 到集合
mViews.add(view);
mRoots.add(root);
mParams.add(wparams);
// do this last because it fires off messages to start doing things
try {
// ③ 将 DecorView 与 ViewRootImpl 关联起来
root.setView(view, wparams, panelParentView, userId);
} catch (RuntimeException e) {
...
}
}
}
标记了3个地方法，1和3 简单，后面我们继续分析。
第2个地方还是很有意思的，就是我在看新版 LeakCanary 源码的时候，发现支持了像 dialog，toast 等的泄露。其原理就是 hook 了这个 mViews 集合，然后给里面的View都添加一个 addOnAttachStateChangeListener 监听，在 onViewDetachedFromWindow 里面去检测这个对象是不是泄露了。
ViewRootImpl
android.view.ViewRootImpl#setView(android.view.View, android.view.WindowManager.LayoutParams, android.view.View, int)
public void setView(View view, WindowManager.LayoutParams attrs, View panelParentView,
int userId) {
...
mView = view;
...
requestLayout();
...
}
这个方法里面的逻辑很长，但是我们此时只关系两处，第一个就是保存了 DecorView，RootViewImpl 只会有一个 child。第二处就是请求View树开始布局，这里就到了我们熟悉的地方了。
android.view.ViewRootImpl#requestLayout
@Override
public void requestLayout() {
if (!mHandlingLayoutInLayoutRequest) {
// ① 这里检查的线程
checkThread();
mLayoutRequested = true;
// ② 准备开始遍历 View 树
scheduleTraversals();
}
}
这里做了一个过滤，是针对 View 树已经在 layout 的过程中，发现 child 又设置了 layout 标识，这个时候就过滤掉这次 layout，等到本次layout完成/下一帧的时候再重新 layout。

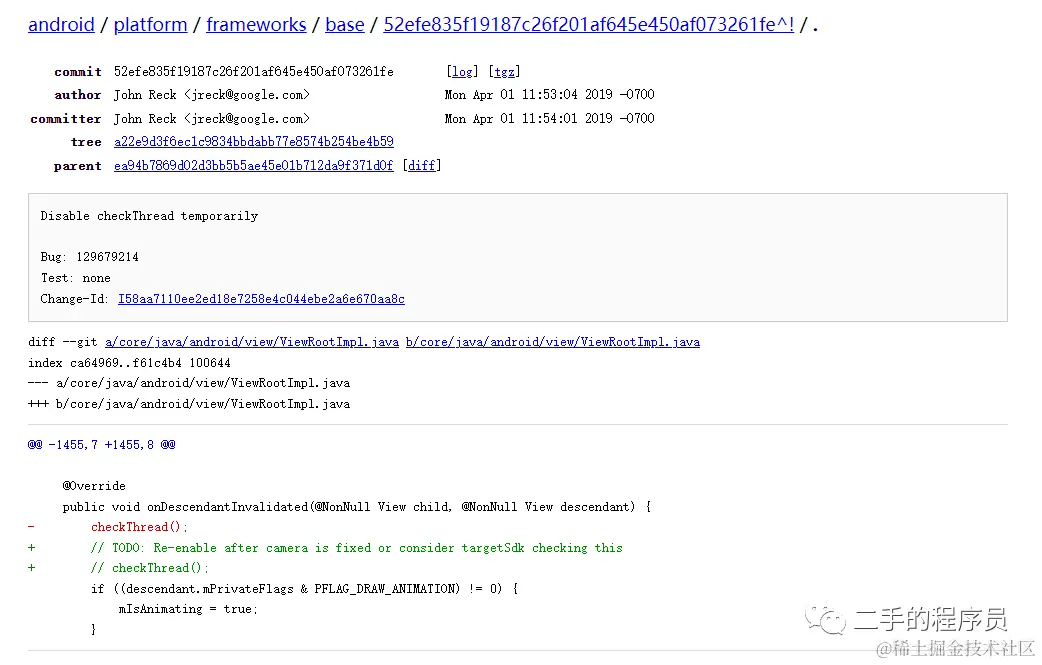

第1处是检查线程，也就是不让非创建该 ViewRootImpl 对象的线程来更新View树，一般情况下，创建 ViewRootImpl 的是主线程，也就是我们常说的不能在子线程更新UI。但是如果我们在子线程创建了 ViewRootImpl 对象呢？那么就能在那个子线程去更新UI。
异步更新UI其实会引发很多疑难杂症，但是需要其他储备知识，我们后面再说。
android.view.ViewRootImpl#scheduleTraversals
void scheduleTraversals() {
// 过滤
if (!mTraversalScheduled) {
mTraversalScheduled = true;
// ① 往消息队列里面发送一个同步屏障
mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
// ② 向 CALLBACK_TRAVERSAL 队列里面添加一个 runnable
mChoreographer.postCallback(
Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
...
}
}
过滤是因为，mTraversalRunnable 没有执行到之前，没必要重复执行一次。
第1处标记，发送了一个同步屏障，这个屏障会阻塞所有非同步消息，消息队列，只能处理异步消息。异步消息从哪里来呢？后面会说到
第2处是将 mTraversalRunnable 放到一个队列里面，然后等待执行。什么时候执行呢？由mChoreographer决定，mChoreographer会统一流程。
Choreographer
Choreographer 顾名思义，编舞者。那么舞者是谁呢？又是如何编这支舞呢？下面我们一一道来。

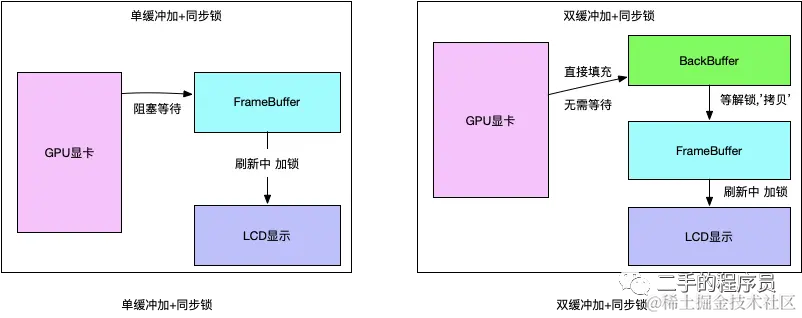

在继续之前，我们需要两个预备知识，Vsync + TripleBuffer。 TripleBuffer 是双缓冲的增强版。他们一起是用来解决画面撕裂问题的同时保证显示效率。Vsync的作用像一个锁一样，看下图：
看一下 Choreographer 的工作流程：
android.view.Choreographer#Choreographer
private Choreographer(Looper looper, int vsyncSource) {
mLooper = looper;
// handler
mHandler = new FrameHandler(looper);
// 初始化 FrameDisplayEventReceiver ，与 SurfaceFlinger 建立通信用于接收和请求 Vsync
mDisplayEventReceiver = USE_VSYNC
? new FrameDisplayEventReceiver(looper, vsyncSource)
: null;
...
// 创建了5个队列
// CALLBACK_ANIMATION - CALLBACK_INSETS_ANIMATION - CALLBACK_TRAVERSAL - CALLBACK_COMMIT - unknown
mCallbackQueues = new CallbackQueue[CALLBACK_LAST + 1];
for (int i = 0; i <= CALLBACK_LAST; i++) {
mCallbackQueues[i] = new CallbackQueue();
}
...
}
构造函数里面主要是做了一些初始化工作，其中我们需要先关注 FrameDisplayEventReceiver 这个类。这个类可以收到 VSYNVC 信号：
android.view.Choreographer.FrameDisplayEventReceiver
private final class FrameDisplayEventReceiver extends DisplayEventReceiver
implements Runnable {
...
@Override
public void onVsync(long timestampNanos, long physicalDisplayId, int frame,
VsyncEventData vsyncEventData) {
try {
...
// ① 发送了一个异步消息，将 this 传进去
Message msg = Message.obtain(mHandler, this);
msg.setAsynchronous(true);
mHandler.sendMessageAtTime(msg, timestampNanos / TimeUtils.NANOS_PER_MS);
} finally {
...
}
}
@Override
public void run() {
...
// 调用 doFrame 方法
doFrame(mTimestampNanos, mFrame, mLastVsyncEventData);
}
}
在 onVsync 回调里面，也就是收到 VSYNC 信号后，使用 handler （主线程的）发送了一个异步消息。当这个消息被执行的时候，会调用到 run 方法里面，也就是会调用 doFrame。
之前我们说过，ViewRootImpl 在 scheduleTraversals 的时候，往 Choreographer 的队列里面发送了一个 runnable，我们看下逻辑：
android.view.Choreographer#postCallbackDelayedInternal
private void postCallbackDelayedInternal(int callbackType,
Object action, Object token, long delayMillis) {
...
synchronized (mLock) {
...
if (dueTime <= now) {
// 超时了，直接调用 doFrame
scheduleFrameLocked(now);
} else {
// 发送一个异步消息
Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_CALLBACK, action);
msg.arg1 = callbackType;
msg.setAsynchronous(true);
mHandler.sendMessageAtTime(msg, dueTime);
}
}
}
这个方法除了 post 一个 runnable 到对应的队列，还会检查该 runnable 的执行事件是否已经超时，如果是，则直接调用 scheduleFrameLocked 准备触发下一帧，没有就发送一个异步消息。
其实 scheduleFrameLocked 也是发送了一个异步消息：
android.view.Choreographer#scheduleFrameLocked
private void scheduleFrameLocked(long now) {
if (!mFrameScheduled) {
mFrameScheduled = true;
if (USE_VSYNC) {
...
if (isRunningOnLooperThreadLocked()) {
...
} else {
Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_VSYNC);
msg.setAsynchronous(true);
mHandler.sendMessageAtFrontOfQueue(msg);
}
} else {
...
}
}
}
所以最终，这两个分支，都会走到 FrameHandler 的 handleMessage 方法里面。
android.view.Choreographer.FrameHandler
private final class FrameHandler extends Handler {
...
@Override
public void handleMessage(Message msg) {
switch (msg.what) {
case MSG_DO_FRAME:
doFrame(System.nanoTime(), 0, new DisplayEventReceiver.VsyncEventData());
break;
case MSG_DO_SCHEDULE_VSYNC:
doScheduleVsync();
break;
case MSG_DO_SCHEDULE_CALLBACK:
doScheduleCallback(msg.arg1);
break;
}
}
}
可以看到，如果超时了，那么走到 MSG_DO_FRAME 里面，如果没有超时，走到 doScheduleCallback 里面，但是神奇的是，doScheduleCallback 最终也会走到 doFrame：
android.view.Choreographer#doScheduleCallback
void doScheduleCallback(int callbackType) {
synchronized (mLock) {
if (!mFrameScheduled) {
final long now = SystemClock.uptimeMillis();
if (mCallbackQueues[callbackType].hasDueCallbacksLocked(now)) {
scheduleFrameLocked(now);
}
}
}
}
所以，上面我们分析了那么多，Choreographer 的 postCallbackXXX 方法，所有分支最终都会走到 scheduleFrameLocked，然后执行 doFrame，唯一的区别就是执行的时机不同而已。
ViewRootImpl 在 scheduleTraversals 的时候，不仅往 Choreographer 的队列里面发送了一个 runnable，还往 MainLooper 的队列里面发送了一个同步屏障。这个同步屏障就非常的巧妙，因为根据上面的分析我们知道，发送了同步屏障后，接着就该发送一个异步消息了，而这个异步消息就是 doFrame,这样就保证了 doFrame 优先执行，在 doFrame 执行的过程中，同步屏障也会被移除，避免导致其他消息得不到执行。
上面说到过，异步更新会有很多奇葩的问题，其原因就是，scheduleTraversals 方法不是同步的，而且 mTraversalBarrier 变量只保存了一个同步屏障的结果，如果有多线程同时调用 scheduleTraversals 方法，那么就可能会导致发送了两个同步屏障，最后只移除一个的事情发生，这个时候有些同步消息得不到执行，就会发生ANR。
那么 doFrame 里面都是啥呢？其实就是执行那5个队列里面的 runnable。
void doFrame(long frameTimeNanos, int frame,
DisplayEventReceiver.VsyncEventData vsyncEventData) {
...
try {
...
doCallbacks(Choreographer.CALLBACK_INPUT, frameData, frameIntervalNanos);
mFrameInfo.markAnimationsStart();
doCallbacks(Choreographer.CALLBACK_ANIMATION, frameData, frameIntervalNanos);
doCallbacks(Choreographer.CALLBACK_INSETS_ANIMATION, frameData,
frameIntervalNanos);
mFrameInfo.markPerformTraversalsStart();
doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameData, frameIntervalNanos);
doCallbacks(Choreographer.CALLBACK_COMMIT, frameData, frameIntervalNanos);
} finally {
...
}
...
}
Choreographer.CALLBACK_INPUT 就是事件队列，事件的处理就在这个里面执行。
Choreographer.CALLBACK_ANIMATION 就是动画队列，比如 fling 等动画就在里面执行。
Choreographer.CALLBACK_TRAVERSAL 就是执行View树的构建与限制。ViewRootImpl 在 scheduleTraversals 的时候 post 的 runnable 就储存在了这里，在这里被执行。
runnable 里面的逻辑超长，就不贴代码了，只用知道它里面会调用 DecorView 的 measure + layout + draw。
但是有两个需要注意的地方：
android.view.ViewRootImpl#performTraversals
private void performTraversals() {
...
if (mFirst) {
...
// ① 这里调用了 View 和 listener 的 onWindowAttached 方法
host.dispatchAttachedToWindow(mAttachInfo, 0);
mAttachInfo.mTreeObserver.dispatchOnWindowAttachedChange(true);
...
}
...
// ②
getRunQueue().executeActions(mAttachInfo.mHandler);
...
}
第2处方法的作用，就是执行在 View 还没有 attach 到 Window 上的时候，使用 View post 的一些逻辑。这里并不是直接执行了那些 runnable ，而是又重新 post 了一下。
所以为啥使用 View 的 post 方法，能获取到 View 的控件大小，其实就是 post 的逻辑是在第一次 performTraversals 之后执行的。
到这里，整体的流程差不多讲完了，我们也可以回答最开始回答的问题了，舞者就是5个队列，让他们在 vsync 信号来的时候统一的执行。后面再说说 View 的测量布局绘制等方法。
Measure + Layout + Draw
控件的测量，我们主要关注的方法是 onMeasure 方法，对于自定义 View 来说，只需要根据业务逻辑来测量大小，然后再参考父控件传递过来的值修正一下即可，大概模板如下：
override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec)
val w = calW()
val h = calH()
val fixW = resolveSize(w, widthMeasureSpec)
val fixH = resolveSize(h, heightMeasureSpec)
setMeasuredDimension(fixW, fixH)
}
为啥需要修正一下呢？是因为我们计算出来的值可能与父控件传递给我们的值不一样。举个例子，父控件传递过来的 widthMeasureSpec 说明了留给 child 的最多只有 100px 了，你计算出来的 w 是 110px，这个时候，应该以 widthMeasureSpec 的优先级更高。
因为 widthMeasureSpec 是根据 xml 的宽高信息算出来的，肯定要以 xml 里面的优先级为高，不然谁用你这个叼毛控件。
对于自定义 ViewGroup 来说，有需要的话，测量 child 直接使用 measureChildWithMargins ，很多ViewGroup 都是使用的它。但是似乎很少有需求要直接继承 ViewGroup 的，都是继承至现有的，比如 LinearLayout 等，然后做一些事情。一般我们关注的是 onLayout 方法，在这个方法里面甚至可以忽略 child 的测量值，强制给 child layout 你想要的范围。举个例子：
class TestView @JvmOverloads constructor(
context: Context,
attrs: AttributeSet? = null,
defStyleAttr: Int = 0
) : View(context, attrs, defStyleAttr) {
override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec)
setMeasuredDimension(100, 100)
}
}
这个控件永远强制自己的宽高是 100 * 100，不关心父布局传递过来的参考值。该控件在 LinearLayout 上是展示正常的，但是在 ConstraintLayout 下就会出问题。原因是 ConstraintLayout 在 layout 的时候会强制改变该控件显示的大小，ConstraintLayout 给 child 设置的 right - left 是铺满的，而不是 100px。
View 的绘制，这里就需要参考 aige 的自定义控件其实很简单系列了，里面有非常多的 api 介绍与炫酷的技巧。不过，说到绘制，之前遇到过两个问题。
第一个是关于 api 的性能的，google 也有相关的文档介绍：
呈现性能：RenderThread 有些画布操作虽然记录开销很低，但会在 RenderThread 上触发开销非常大的计算。Systrace 通常会通过提醒来指出这类操作。
Canvas.saveLayer()
避免 Canvas.saveLayer() – 它可能会触发以开销非常大且未缓存的屏幕外方式呈现每帧。虽然 Android 6.0 中的性能得到了提升（进行了优化以避免 GPU 上的呈现目标切换），但仍然最好尽可能避免使用这个开销非常大的 API，或者至少确保传递 Canvas.CLIP_TO_LAYER_SAVE_FLAG（或调用不带标志的变体）。
为大型路径添加动画效果
对传递至视图的硬件加速画布调用 Canvas.drawPath() 时，Android 会首先在 CPU 上绘制这些路径，然后将它们上传到 GPU。如果路径较大，请避免逐帧修改，以便高效地对其进行缓存和绘制。drawPoints()、drawLines() 和 drawRect/Circle/Oval/RoundRect() 的效率更高 – 即使您最终使用了更多绘制调用，也最好使用它们。
Canvas.clipPath
clipPath(Path) 会触发开销非常大的裁剪行为，因此通常应避免使用它。如果可能，请选择使用绘制形状，而不是裁剪为非矩形。它的效果更好，并支持抗锯齿功能。
这里顺便说一下 canvas 的 saveLayer 与 setLayerType 这两个方法的意义。
saveLayer 是开启一个离屏缓冲，是针对View的这一次绘制操作，所以就是每次绘制都会开启一个离屏缓冲，开销非常大。Google 建议使用 LAYER_TYPE_HARDWARE 来代替 saveLayer 的使用，但是有些时候使用 LAYER_TYPE_HARDWARE 搞不定，就需要想想别的办法了。
setLayerType 是针对的这个 View 开启离屏缓冲，整个View的生命周期内只有一次。LAYER_TYPE_HARDWARE 是开启一个使用硬件加速的离屏缓冲，同样的 LAYER_TYPE_SOFTWARE 也开启一个使用软件绘制（关闭硬件加速）的离屏缓冲，等于针对该View关闭了硬件加速。其实它比直接关闭硬件加速还要差劲，毕竟是额外开了一个缓冲区。直接关闭硬件加速，还能省一个缓冲区。一般都是设置 Hardware Layer 对 alpha\translation \ scale \ rotation \ 这几个属性动画性能有帮助，没有遇到其他需要设置的地方。
第二个是关于硬件加速的，我们知道调用 View 的 invalidate 方法，最终会触发到 ViewRootImpl 的 invalidate 方法。但是有一次翻看源码的时候，发现逻辑变了：
android.view.ViewGroup#invalidateChild
/**
* Don't call or override this method. It is used for the implementation of
* the view hierarchy.
*
* @deprecated Use {@link #onDescendantInvalidated(View, View)} instead to observe updates to
* draw state in descendants.
*/
@Deprecated
@Override
public final void invalidateChild(View child, final Rect dirty) {
final AttachInfo attachInfo = mAttachInfo;
if (attachInfo != null && attachInfo.mHardwareAccelerated) {
// HW accelerated fast path
// ① 硬件加速走这个分支
onDescendantInvalidated(child, child);
return;
}
ViewParent parent = this;
if (attachInfo != null) {
...
do {
...
// ② 非硬件加速走这个分支
parent = parent.invalidateChildInParent(location, dirty);
if (view != null) {
...
}
} while (parent != null);
}
}
不知道在什么时候，硬件加速与非硬件加速出现了区别。
第2处是我们熟悉的逻辑，一直会走到 ViewRootImpl 的 invalidateChildInParent 里面去。
第1处的逻辑是新加的，发现它一直会走到 ViewRootImpl 的 onDescendantInvalidated 里面去。
android.view.ViewRootImpl#onDescendantInvalidated
@Override
public void onDescendantInvalidated(@NonNull View child, @NonNull View descendant) {
// TODO: Re-enable after camera is fixed or consider targetSdk checking this
// checkThread();
if ((descendant.mPrivateFlags & PFLAG_DRAW_ANIMATION) != 0) {
mIsAnimating = true;
}
invalidate();
}
这个方法里面有一个重要的注释就是它将 checkThread 检查给干掉了，这会导致什么呢？就是你在子线程里面去 invalidate 一个控件，它不会触发线程检查异常（但是可能会有别的问题，比如上面说到的ANR问题）。
看看对应的 commit 说了啥，为啥要将这个检查给干掉：
临时禁掉，牛逼！！！都已经4年了，还没回退。
最后
完
