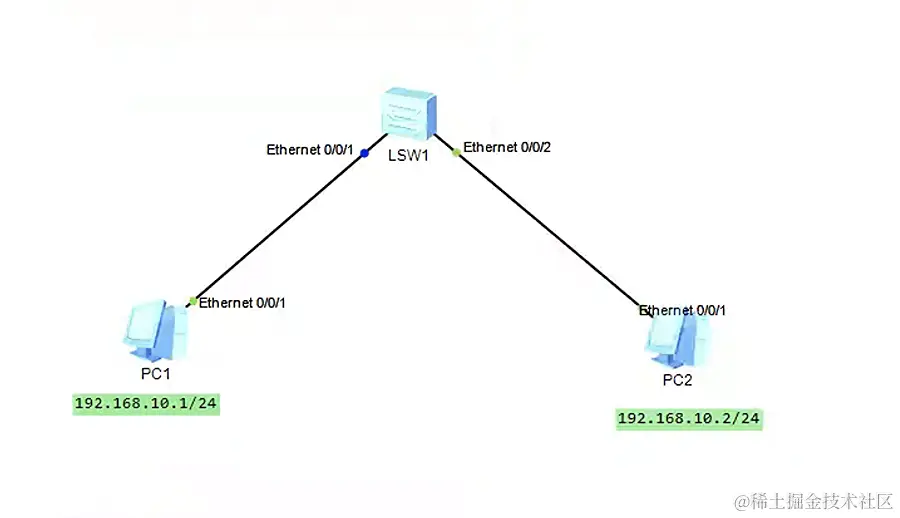

如图网络拓扑：PC1与PC2连接LSW1，PC1与PC2之间是如何进行通信的？
配置PC1 IP:192.168.10.1/24
配置PC2 IP：192.168.10.2/24
LSW1不做任何配置

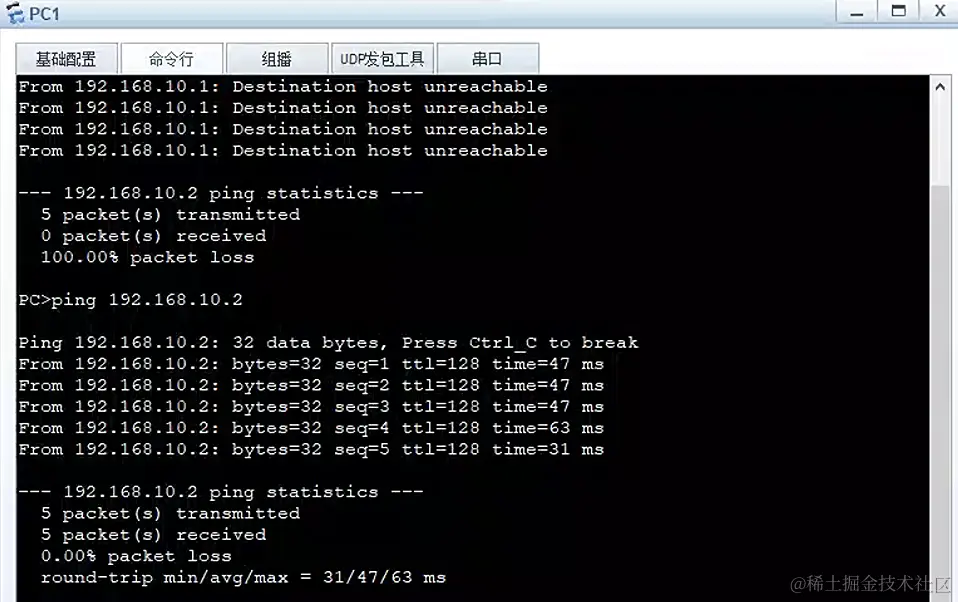

当PC1 ping PC2，如图：

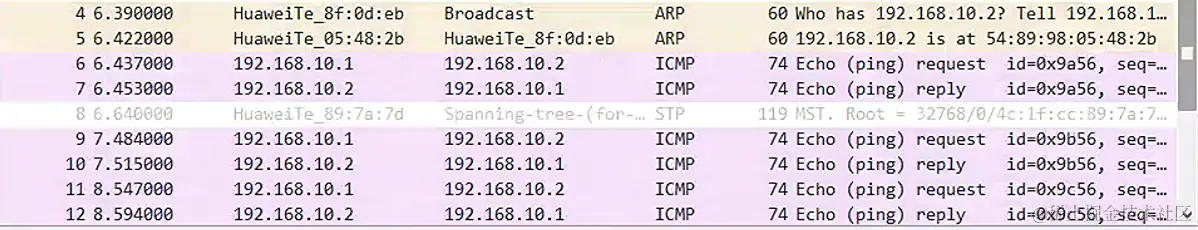

是通的，具体看看之间发生了什么事情，通过抓包工具，如图：
发现先广播发送了ARP包，然后才是ICMP包
ARP协议：地址解析协议（Address Resolution Protocol）根据IP地址获取MAC地址的协议

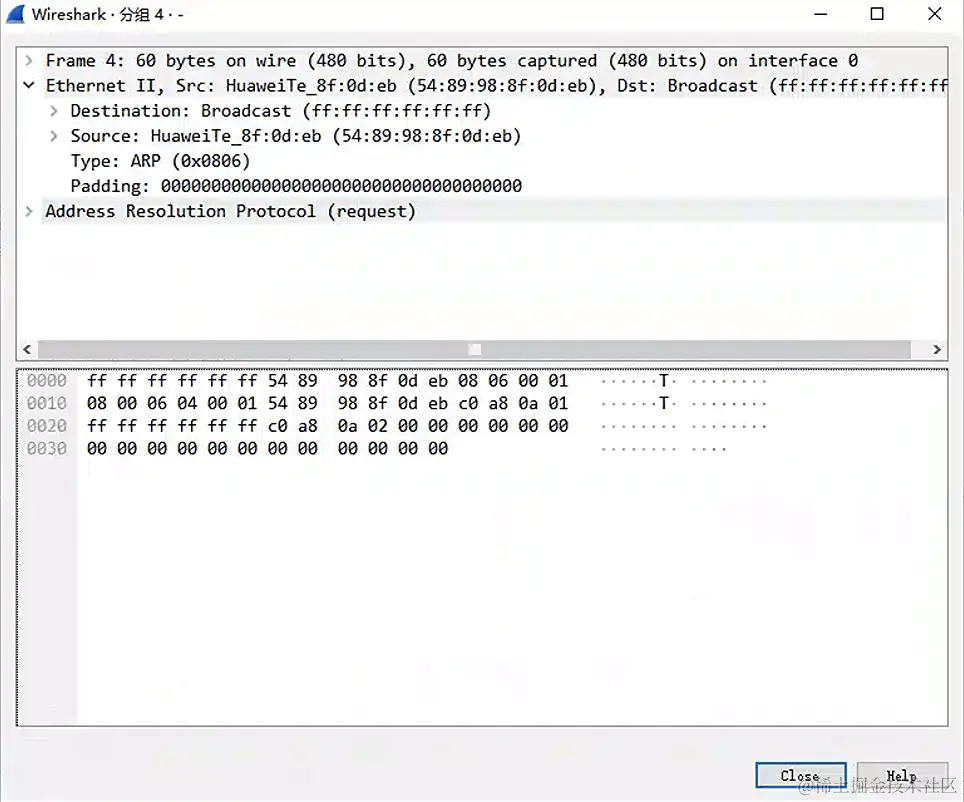

我们展开ARP包，如图：
二层头解析
source:MAC地址为54:89:98:8f:0d:eb,是PC1的E1口的MAC地址
destination:ff:ff:ff:ff:ff:ff,是一个二层广播MAC地址

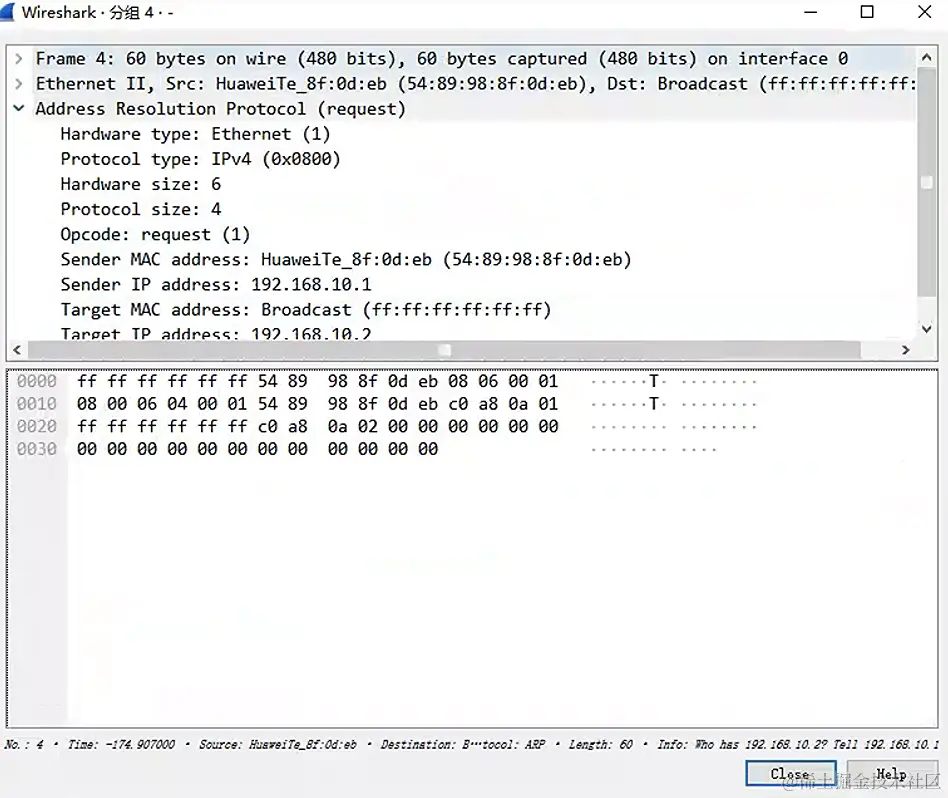

再展开ARP头，如图：
sender MAC address：MAC地址为54:89:98:8f:0d:eb,是PC1的E1口的MAC地址
sender IP address：IP地址为192.168.10.1
Target MAC address：ff:ff:ff:ff:ff:ff,是一个二层广播MAC地址
Target IP address：IP地址为192.168.10.2
小结：ARP请求包的二层头的source为请求接口的MAC地址，destination是二层广播MAC地址，再里面的ARP头也有一个MAC地址为请求接口的MAC地址，也有一个目的MAC地址target为ff:ff:ff:ff:ff:ff，同时比二头层多了源IP地址和目的IP地址

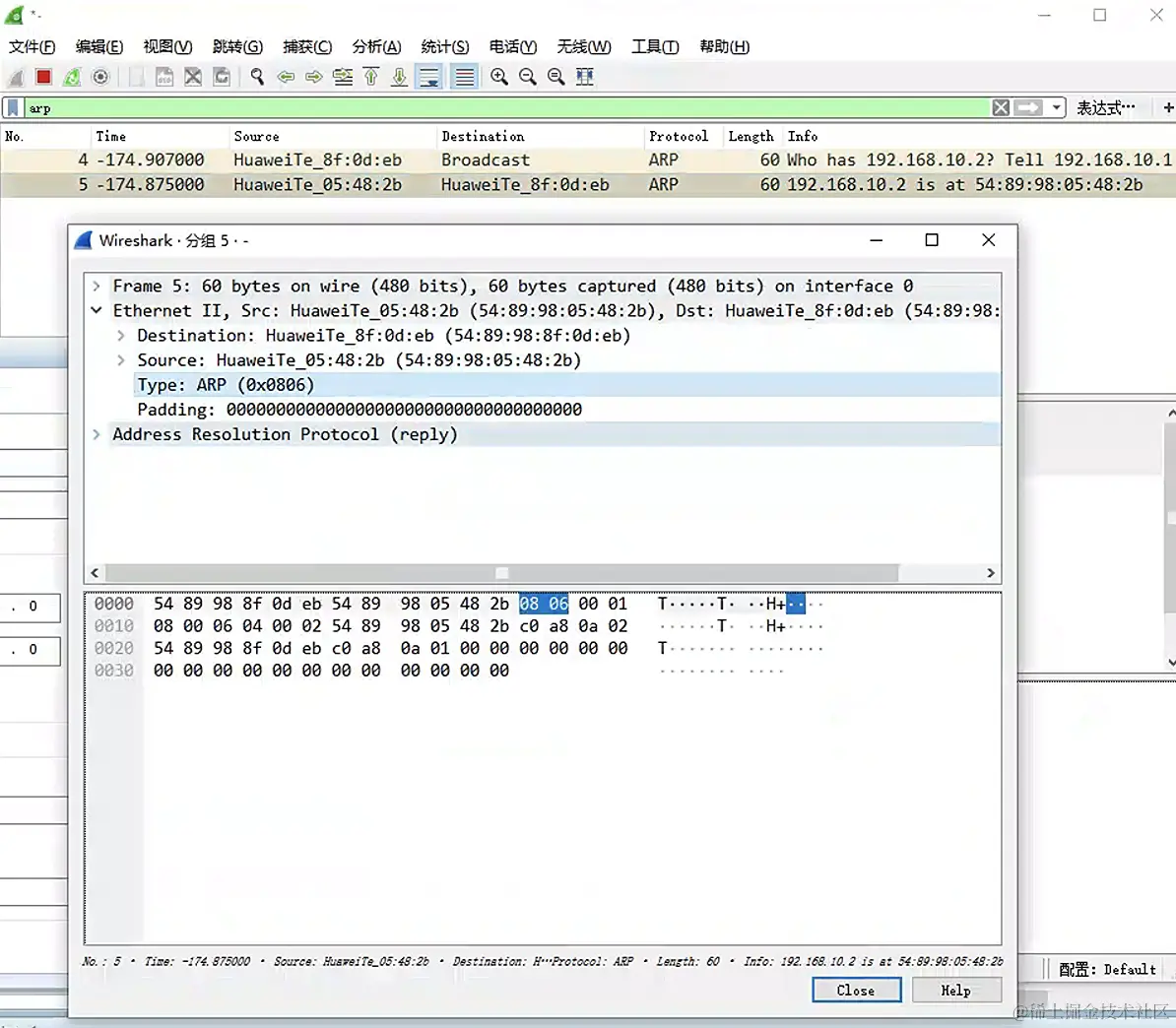

再来看PC2响应的包，如图：
PC2响应的ARP包二层头
source：MAC地址为54:89:98:05:48:2b,是PC2的E1口的MAC地址 destination:54:89:98:8f:0d:eb,是PC1的E1口的MAC地址

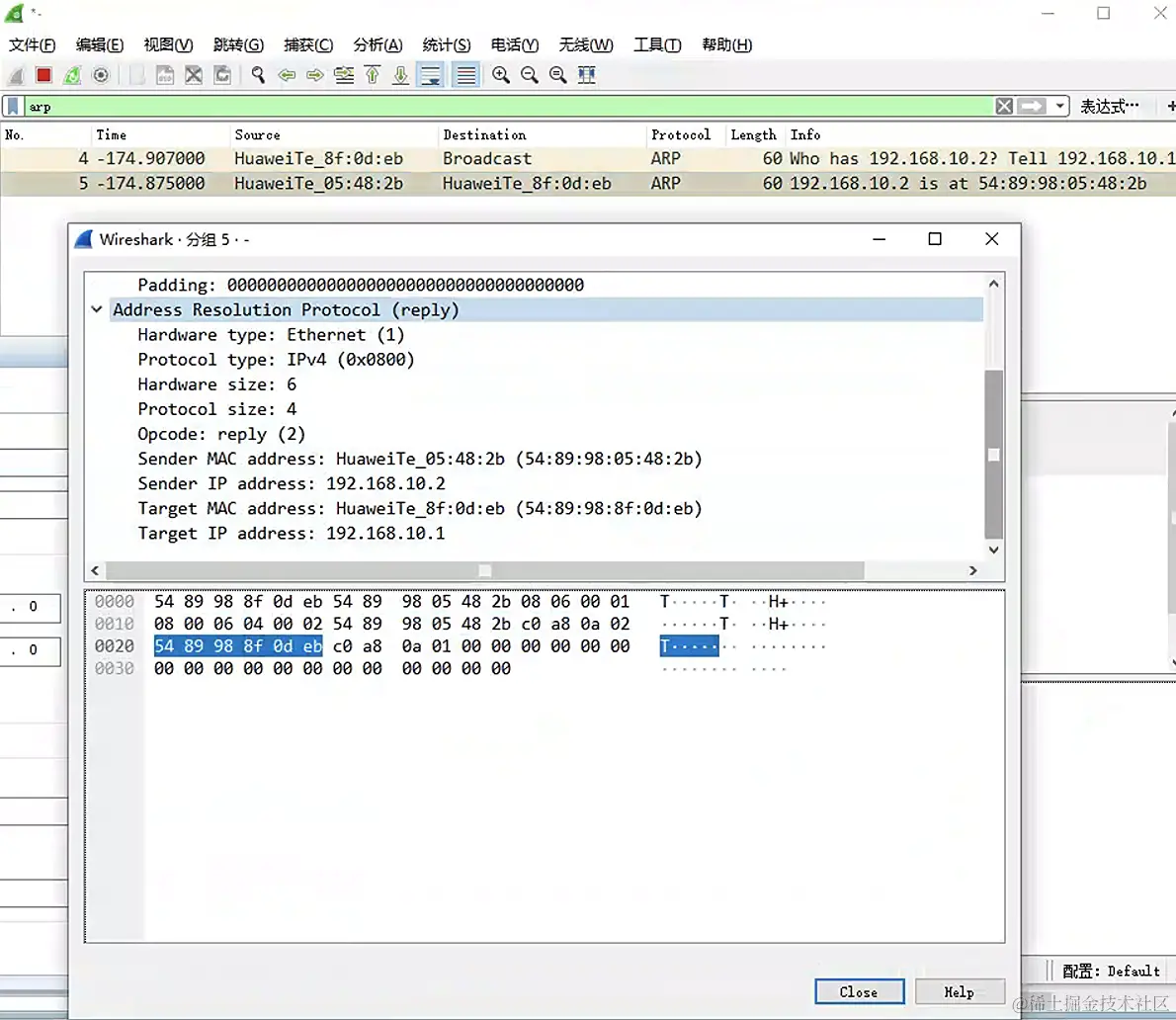

PC2响应的ARP头
sender MAC address：MAC地址为54:89:98:05:48:2b,是PC2的E1口的MAC地址
sender IP address：IP地址为192.168.10.2,是PC2的IP地址
Target MAC address：54:89:98:8f:0d:eb,是PC1的E1口的MAC地址
Target IP address：IP地址为192.168.10.1,是PC1的IP地址
小结：目的地址收到后，发送一个单播的回复包。

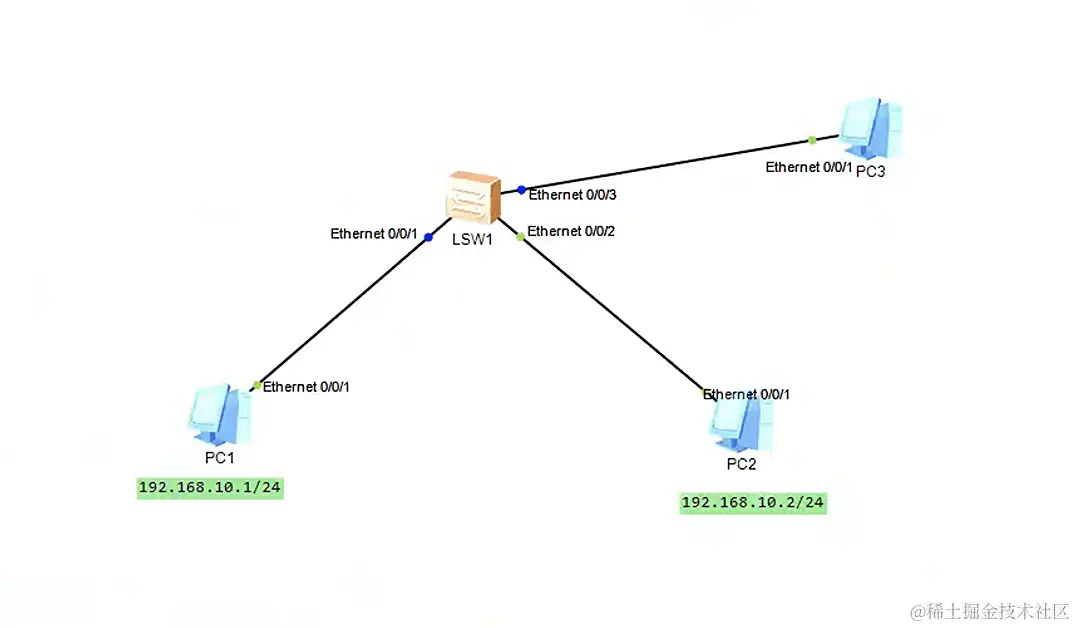

疑问，因为交换机发送的是广播包，如果此时再添加一台PC3连接到交换机上，还是PC1 ping PC2会发生什么？如图：

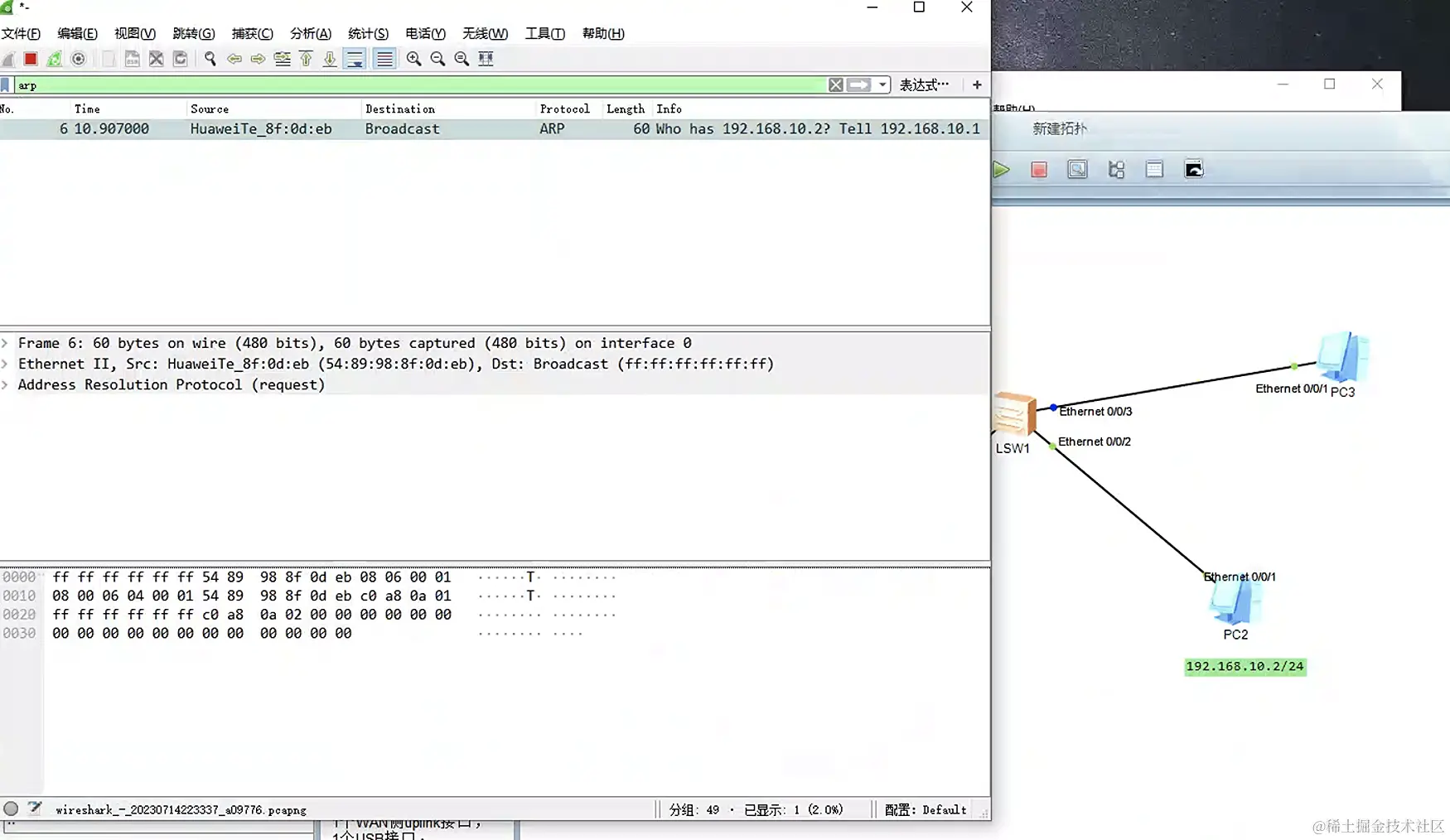

此时我抓包交换机的E0/0/3口，如图：
交换机会发送出一个广播包，但是并没有收到来自PC3的回复
总结：整体流程就是PC1 ping PC2的时候，会在二层头的source填上发送接口的MAC地址，会在destination填上广播MAC地址，发送一个二层广播包，然后目的地址收到后，发送一个单播包，如果不是目的IP地址，则PC不会回复单播包。同时交换机记录在MAC表中，两个PC也会分别维护自身的ARP表，之后再ping就不需要再发送ARP广播直到ARP表失效
