初识Android自定义View

一、什么是 View

View 是一种界面层的控件的一种抽象，它代表了一个控件，是 Android 中所有控件的基类。

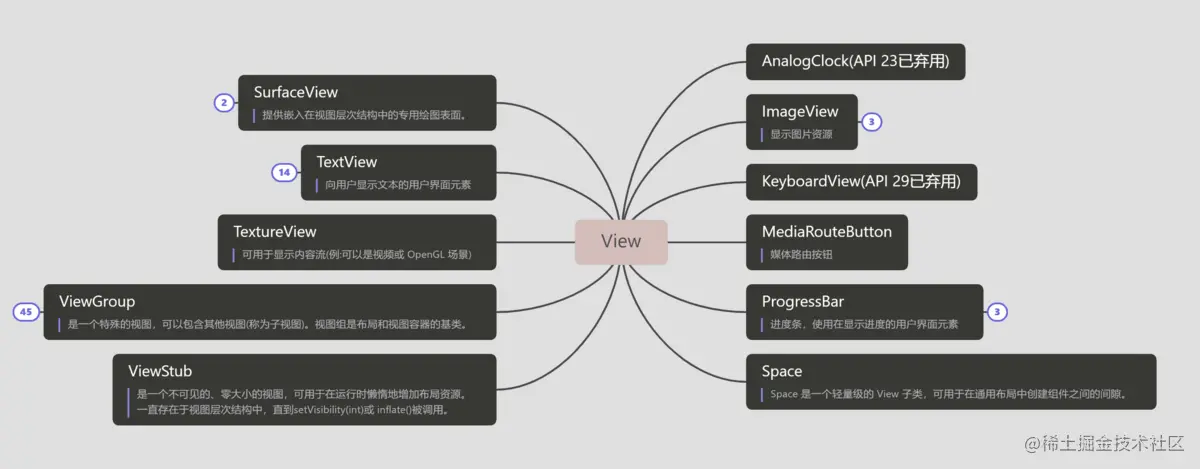

如图所示：

从上图看，有很多布局类等为什么没有在上图看到，在这里要说明一下这里仅是 android.widget 包的，还有其他视图的虽然也继承 View 但是他们不属于 android.widget 包例如下面两个组件： RecyclerView 继承 ViewGroup ，但是属于 androidx.recyclerview.widget 包的。 ConstraintLayout 继承 ViewGroup，但是属于 androidx.constraintlayout.widget 包的。

还有很多其他包、或自定义控件，这里我们就不做过多描述了。

二、View 的种类

Android 中的视图类可分为3种：布局 (Layout) 类、视图容器 (View Container) 类和视图类(例如TextView) ，这3种类都是 android.view.View 的子类。ViewGroup 是一个容器类，该类也是 View 的重要子类，所有的布局类和视图容器类都是 ViewGroup 的子类，而视图类直接继承自 View 类。\

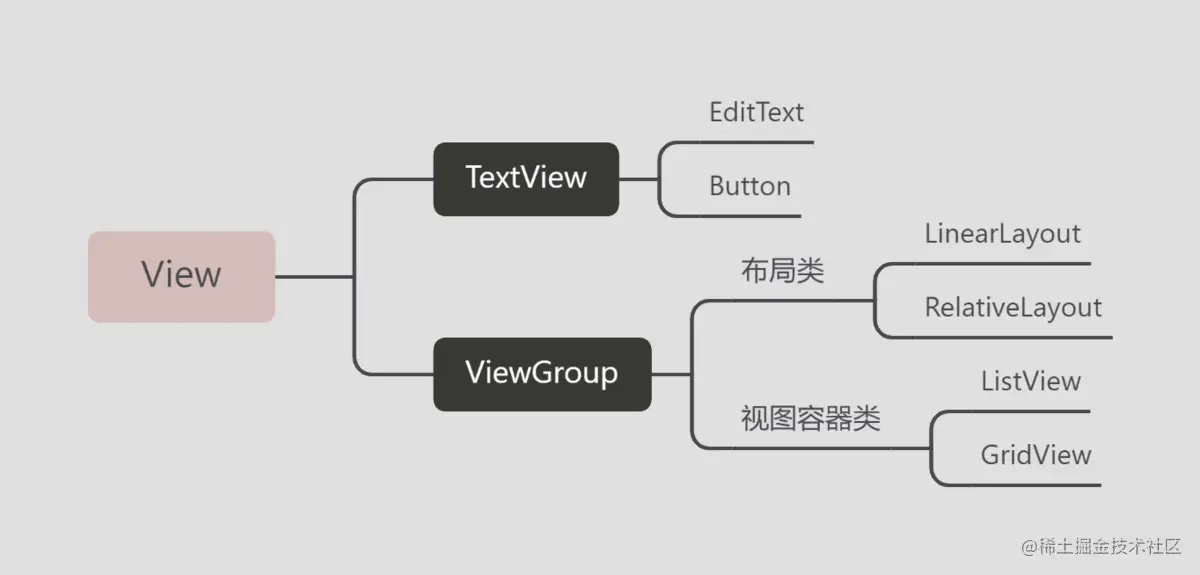

下图描述了 View、ViewGroup、视图容器类及视图类的继承关系：

从上图所示的继承关系我们可以看出：

Button、TextView、EditText 都是视图类，TextView 是 Button 和 EditText 的父类，TextView 直接继承自 View 类。
GridView 和 ListView 是 ViewGroup 的子类，但并不是直接子类，GridView、ListView 继承自 AbsListView继承自 AdapterView 继承自 ViewGroup，从而形成了视图容器类的层次结构。

布局视图虽然也属于容器视图，但由于布局视图具有排版功能，所以将这类视图置为布局类。

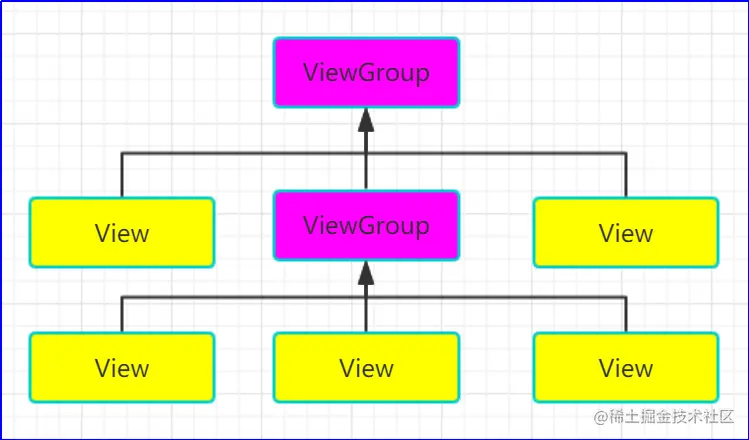

  对于一个 Android 应用的图形用户界面来说，ViewGroup 作为容器来装其他组件，
  而 ViewGroup 里除了可以包含普通 View 组件之外，还可以再次包含 ViewGroup 组件。

现在我们大致了解了 View 和 View 的子类 ViewGroup，接下来咱们探索自定义 View ，如何自定义 View

三、自定义 View

先来看一下 View 的额构造方法：

    // 如果View在Java代码中是new出来的，就会调用第一个构造函数
    public View(Context context) {
        throw new RuntimeException("Stub!");
    }

    // 如果View是在.xml里面声明的就会调用第二个构造函数
    public View(Context context, @Nullable AttributeSet attrs) {
        throw new RuntimeException("Stub!");
    }

    public View(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
        throw new RuntimeException("Stub!");
    }

    public View(Context context, @Nullable AttributeSet attrs, int defStyleAttr, int defStyleRes) {
        throw new RuntimeException("Stub!");
    }

AttributeSet 与自定义属性：系统自带的 View 可以在xml中配置属性，对于已经写好的自定义的 View 同样可以在 xml 中配置属性，为了使自定义 View 的属性可以在 xml 中配置，需要一下四个步骤：

通过 <declare-styleable> 为自定义 View 添加属性
在 xml 中为相应的属性生命属性值
在运行时获取属性值
将获取的属性值应用到 View

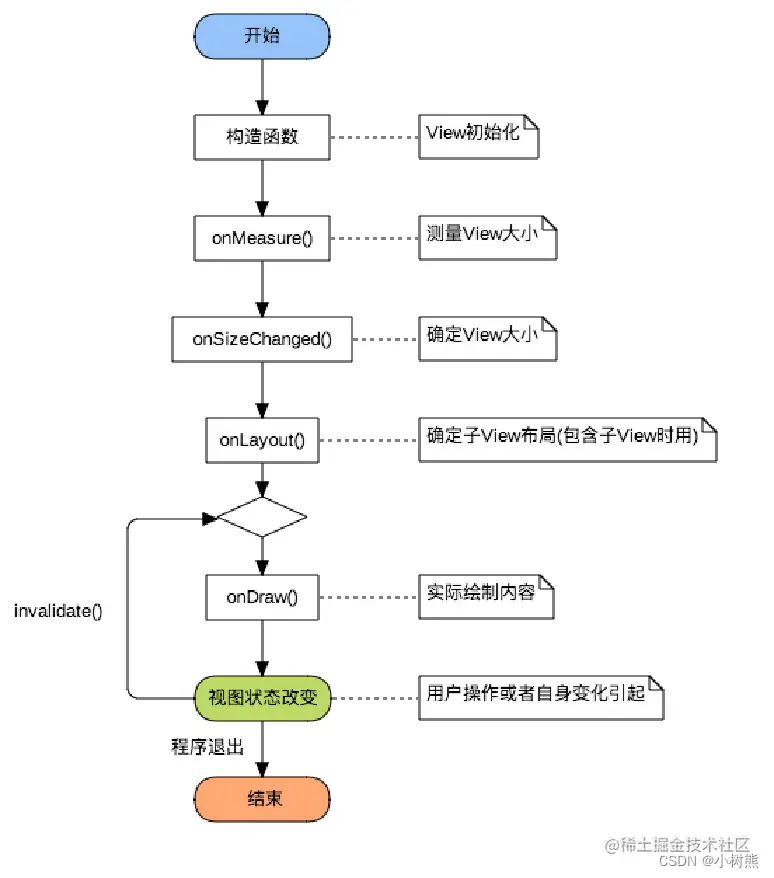

View 的绘制流程图

自定义 View

自定义 View 的最基本的方法是：

onMeasure()：测量，决定 View 的大小。
onLayout()：布局，决定 View 在 ViewGroup 中的位置。
onDraw()：绘制，决定绘制这个 View。

onMeasure() 方法

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        ...
    }

首先看一下 onMeasure() 函数的两个参数，widthMeasureSpec 和 heightMeasureSpec 。这两个 int 型的数据包含了测量模式和尺寸。

// 获取测量模式
int modeWidth = MeasureSpec.getMode(widthMeasureSpec);
int modeHeight = MeasureSpec.getMode(heightMeasureSpec);
// 获取尺寸
int sizeWidth = MeasureSpec.getSize(widthMeasureSpec);
int sizeHeight = MeasureSpec.getSize(heightMeasureSpec);

什么是测量模式呢？测量模式有三种，分别是 UNSPECIFIED / EXCATLY/ AT_MOST 。

测量模式	表示意思
UNSPECIFIED	父容器没有对当前 View 有任何限制，当前 View 可以任意取尺寸
EXACTLY	当前的尺寸就是当前 View 应该取的尺寸
AT_MOST	当前尺寸是当前 View 能取的最大尺寸

现在我们重写一个 onMeasure() 函数，实现一个自定义的正方形 View 。

// 继承View
public class SquareView extends View {

    // 1.只有 Context 的构造函数
    public SquareView(Context context) {
        super(context);
    }

    // 2.含有 Context 和 AttributeSet 的构造函数
    public SquareView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
    }

    // 3.重写onMesure方法
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        int width = getMySize(100, widthMeasureSpec);
        int height = getMySize(100, heightMeasureSpec);
        if (width < height) {
            height = width;
        }else {
            width = height;
        }
        setMeasuredDimension(width, height);
    }

    // 根据测量模式
    private int getMySize(int defaultSize, int measureSpec) {
        int mSize = defaultSize;
        int mode = MeasureSpec.getMode(measureSpec);
        int size = MeasureSpec.getSize(measureSpec);
        switch (mode) {
            // 父容器没有对当前 View 有任何限制，当前 View 可以任意取尺寸
            case MeasureSpec.UNSPECIFIED:
                mSize = defaultSize;
                break;
            // View 能取得的最大尺寸
            case MeasureSpec.AT_MOST:
                mSize = size;
                break;
            // 当前的尺寸就是当前 View 应该取的尺寸
            case MeasureSpec.EXACTLY:
                mSize = size;
                break;
        }
        return mSize;
    }
}

对应 xml 布局：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_margin="15sp"
        android:text="自定义View_SquareView"
        android:textSize="30sp" />

    <com.example.appb.SquareView
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:layout_margin="20dp"
        android:background="@color/purple_200" />

    <com.example.appb.SquareView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_margin="20dp"
        android:background="@color/teal_200" />

</LinearLayout>

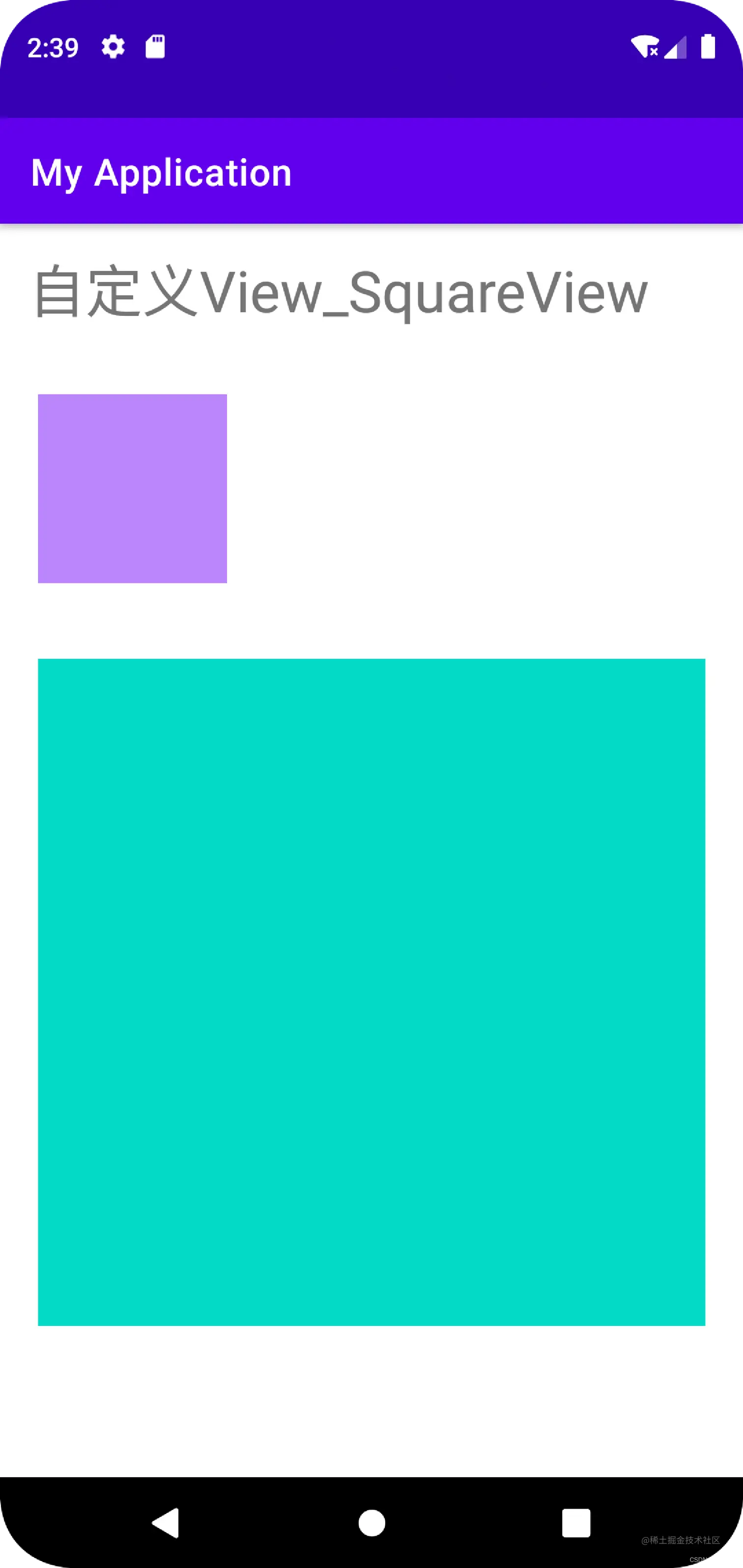

运行效果：

Tips：在自定义 View 的时候，需要两个构造函数。否则在编译的时候会报异常：Binary XML file line Error inflating class. 原因是：Android 在根据 xml 文件夹创建 View 对象的时候会调用 View 的双参构造方法，即public SquareView(Context，AttributeSetattrs) {}，所以如果没有写全的话就会报错。

onDraw() 方法

在 onMeasure() 方法中实现了自定义尺寸大小，在 onDraw 方法中实现了自定义的绘制 View 。接下来做一个自定义的圆形 View 。

    @Override
    protected void onDraw(Canvas canvas) {
        // 调用父类的 onDraw 函数，因为 View 这个类实现了一些基本的绘制功能，比如绘制背景颜色和背景图片
        super.onDraw(canvas);
        // 半径
        int r = getMeasuredWidth() / 2;
        // 以圆心的横坐标为当前 View 的左起始位置 + 半径
        int centerX = getLeft() + r;
        // 以圆心的横坐标为当前 View 的顶部起始位置 + 半径
        int centerY = getTop() + r;
        Paint paint = new Paint();
        paint.setColor(Color.YELLOW);
        canvas.drawCircle(centerX, centerY, r, paint);
    }

对应 xml 布局：

     <com.example.appb.CycloView
        android:layout_width="100dp"
        android:layout_height="wrap_content"/>

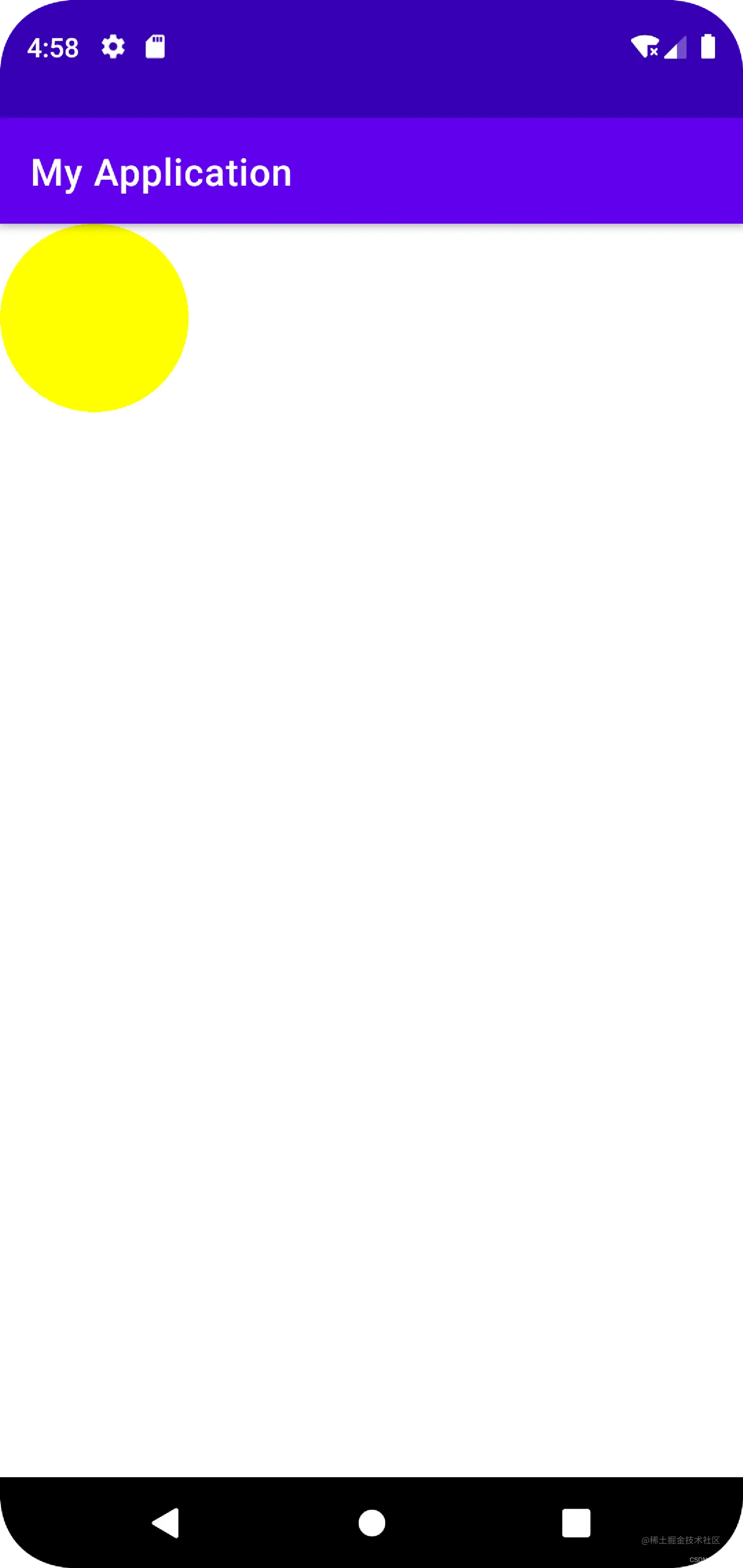

运行效果：

四、总结

这里我们自定义 View 属性就先不说了。通过上边我们认识了自定义 View ，还有 View 对应的构造方法，还了解了一下 ViewGroup 。我们实现了 View 测量，还有简单的 View 绘制，其实呢还可以自定义 View 的触摸事件呢~
总之，自定义 View 花式多样，更多自定义 View 还得慢慢去学！
